Come riparare una striscia LED tremolante?

La striscia LED tremolante è un fastidio che deve essere risolto. Le ragioni dello sfarfallio della luce sono varie e di diverso livello. Alcuni sfarfallii sono visibili e distraggono l'occhio, altri sono visibili solo attraverso l'obiettivo della telecamera. In questo articolo parleremo dei diversi tipi di sfarfallio.

Quali sono i diversi tipi di sfarfallio e quali sono le cause?

Il rapido ciclo di accensione e spegnimento di una sorgente luminosa si chiama sfarfallio. Lo sfarfallio intenzionale in un locale o a un concerto fa parte dell'esperienza visiva, ma a casa l'effetto stroboscopico involontario è fastidioso.

In realtà esistono due tipi di sfarfallio: visibile e invisibile. Se la frequenza di sfarfallio è inferiore a 100 Hz, provoca lo sfarfallio visibile (cioè la luce si accende e si spegne fino a 100 volte al secondo). Lo sfarfallio invisibile si verifica a frequenze superiori a 100 Hz. In genere è visibile, ad esempio, attraverso l'obiettivo di una macchina fotografica. Le persone reagiscono in modo diverso a questo sfarfallio "invisibile", ma può causare una serie di effetti negativi, tra cui mal di testa, emicrania, vertigini e affaticamento degli occhi. Per gli epilettici, il flash può provocare una crisi epilettica.

Lo sfarfallio può essere causato da

1. connessioni scadenti,
2. parti incompatibili,
3. fonte di tensione sovraccarica o difettosa,
4. trasformatore led-ribbon, che serve a creare un controllo wireless in modalità di accoppiamento,
5. o una striscia LED difettosa.

Ora ci occuperemo di questi aspetti separatamente:

1. Connessioni scadenti

Lo sfarfallio che si verifica dopo l'inserimento della spina è visibile all'occhio se i collegamenti sono scadenti. La causa principale dello sfarfallio è rappresentata da collegamenti inadeguati o allentati. Possono interferire e far sì che l'elettricità si colleghi in modo casuale. Le connessioni scadenti si verificano solitamente con connessioni non saldate. Un buon collegamento saldato riduce il rischio di un cattivo collegamento. Inoltre, i collegamenti al trasformatore, ad esempio con terminali a vite, possono allentarsi.

Per scoprire se c'è un problema di saldatura sul lato a bassa corrente, puoi premere il connettore non saldato con il dito. Se il giunto è la causa dello sfarfallio, la striscia LED sfarfallerà, lo sfarfallio cambierà o la luce si spegnerà. Se questo accade con un giunto saldato, il modo per risolvere il problema è riscaldare il giunto rotto, cioè risaldarlo.

2. Parti incompatibili

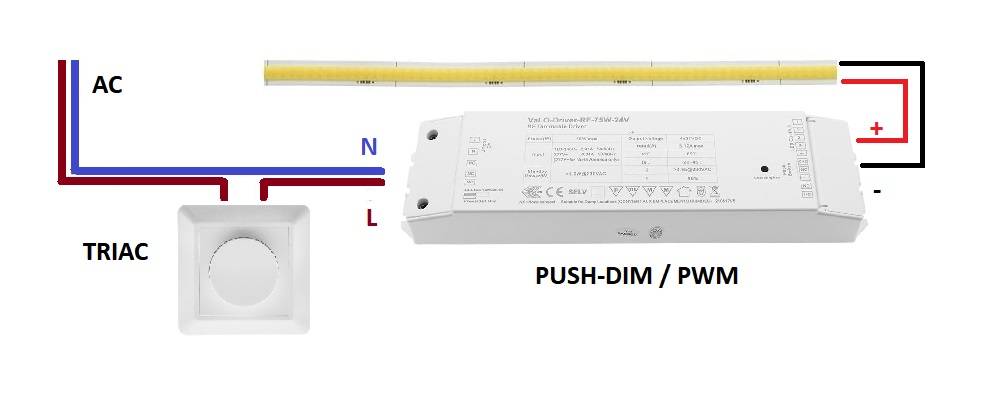

Di solito lo sfarfallio della striscia LED si verifica quando la striscia LED viene dimmerata. In questo caso, assicurati che la striscia LED e il driver siano compatibili con il dimming. Se hai un controller wireless, assicurati che il controller e i protocolli di dimmerazione siano compatibili. Ad esempio, un controller di dimmerazione DALI e una dimmerazione 0-10V non sono compatibili. Nell'immagine qui sotto, un trasformatore push-dim e PWM è collegato a un dimmer TRIAC. Il dimmer non funzionerà sicuramente con questa combinazione.

3. Alimentazione sovraccarica o difettosa

Una delle cause più comuni dello sfarfallio delle strisce LED è il sovraccarico del driver LED (alimentatore, trasformatore). I trasformatori LED di alta qualità sono solitamente dotati di una protezione da sovraccarico. Il trasformatore LED si accende e si spegne in caso di sovraccarico. Le strisce LED si accendono e si spengono alternativamente, dando l'impressione di sfarfallare. Le strisce Led possono sfarfallare anche a causa di un trasformatore Led difettoso o non correttamente alimentato. Per evitare problemi di sovraccarico, l'alimentazione DC (VDC) deve essere scelta lasciando un margine di circa il 15% per il carico massimo. Abbiamo scritto di più sulla scelta di un trasformatore per LED nel nostro articolo: Trasformatore per strisce LED: scegli l'alimentazione giusta.

4. Trasformatore in modalità di accoppiamento per il controllo wireless

Se un trasformatore con protocollo Zigbee utilizzato per il controllo intelligente sfarfalla non appena viene collegato all'alimentazione, ciò è dovuto all'attivazione della modalità di accoppiamento. I trasformatori Zigbee entrano in modalità di accoppiamento, dove possono essere facilmente collegati a un controller wireless o accoppiati a un bridge/hub. La modalità di accoppiamento dura tre minuti, dopodiché le luci rimarranno accese in modo fisso se non riescono a trovare un accoppiamento. Abbiamo scritto di più sull'accoppiamento nel nostro articolo Zigbee lighting control takeover part 5, per esempio.

5. La striscia LED lampeggiante è difettosa

La striscia LED lampeggiante potrebbe essere difettosa. Le strisce LED vengono testate in fabbrica, ma è possibile che vengano maneggiate in modo errato quando si disimballa o si installa la striscia. Se la striscia led viene piegata o piegata troppo, ad esempio in corrispondenza del chip led, potrebbero verificarsi dei problemi, sia immediatamente che dopo un certo periodo di tempo, quando la striscia si riscalda e si raffredda più volte. Lo stesso può accadere nei punti di connessione delle strisce led, dove la striscia led viene collegata alla striscia successiva tramite saldatura.

Il chip LED e il suo supporto sono in genere la causa del problema. Il chip LED è il componente che produce la luce e un filo dorato collega il chip LED al supporto del LED. Quando il chip LED e il supporto non sono collegati correttamente, l'elettricità può a volte fluire e a volte no, causando lo sfarfallio del LED. Se noti che una certa parte della striscia LED lampeggia, premi questa parte del LED con il dito. Il lampeggiamento potrebbe cambiare o scomparire. In questo modo avrai individuato la parte difettosa.

Rispetto alle SMD, le COB non hanno fili d'oro e il problema della rottura è minore. Se vuoi saperne di più sulla differenza tra strisce led SMD e COB leggi il nostro articolo del blog Qual è la differenza tra strisce led SMD e COB.

Sfarfallio invisibile nella striscia LED

Forse vedi delle linee nelle immagini della fotocamera del tuo smartphone e noti uno sfarfallio negli oggetti in movimento? Si tratta di un fenomeno chiamato sfarfallio invisibile.

Nastro led AC 230V

Poiché la corrente alternata (AC) è utilizzata per trasportare la maggior parte dell'elettricità del mondo, le luci elettriche sfarfallano. La corrente alternata, come suggerisce il nome, è un tipo di corrente elettrica che cambia direzione da 50 a 60 volte al secondo, a seconda della zona del mondo in cui vivi. In genere è rappresentata da un'onda sinusoidale. La corrente continua (DC), invece, è continua e scorre in una sola direzione.

Qualsiasi cosa collegata alla corrente alternata perde momentaneamente energia quando la corrente cambia direzione. Quindi tutte le luci sono effettivamente tremolanti, perché l'elettricità scorre sempre avanti e indietro. Il tipo di sfarfallio che una persona trova fastidioso dipende dalle sue caratteristiche personali.

Dimmer PWM

L'oscuramento del segnale PWM produce uno sfarfallio invisibile o talvolta addirittura visibile.

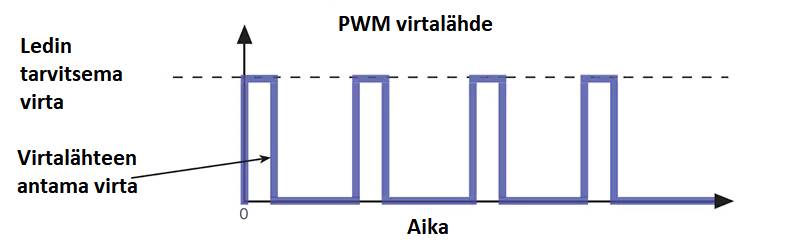

Il PWM è l'alternanza intenzionale delle modalità di accensione e spegnimento di un alimentatore DC. Il PWM viene utilizzato per simulare diverse luminosità regolando il tempo tra le modalità di accensione e spegnimento. Se un LED è allo 0% di luminosità per metà del tempo (spento) e al 100% per metà del tempo, crea l'impressione di una luminosità del 50% (acceso).

Poiché lo sfarfallio è invisibile, in genere non causa problemi. Tuttavia, questi sfarfallii impercettibili sono un disastro quando si registra un video. Il fatto che la registrazione FPS (fotogrammi al secondo) della videocamera non sia sincronizzata con la frequenza di alimentazione fa sì che lo sfarfallio diventi più evidente e visibile nel video. Si tratta del cosiddetto "effetto stroboscopico".

Per ottenere l'effetto desiderato, quasi tutti i regolatori "cambiacolori" (CCT o RGB) e i dimmer per strisce LED utilizzano la dimmerazione PWM. Purtroppo, molti dimmer PWM utilizzano una frequenza troppo bassa. Per eliminare gli effetti dello sfarfallio PWM su un driver LED, la frequenza dovrebbe essere superiore a 600 Hz o più. Tuttavia, la maggior parte dei dimmer PWM non ha una specifica di frequenza PWM, il che significa che spesso funzionano a una frequenza di poche centinaia di hertz.

Per maggiori informazioni sull'oscuramento delle strisce LED, consulta l'articolo del nostro blog Come oscurare le strisce LED.



Come fermare lo sfarfallio delle strisce LED?

Non preoccuparti, una volta individuato il problema, si può fare qualcosa. Di seguito ti illustriamo i diversi modi per risolvere lo sfarfallio delle strisce LED.

Come risolvere il problema dello sfarfallio di una striscia LED VISIBILE?

1. Innanzitutto, assicurati che tutti i collegamenti, compresi i cavi, i connettori e i trasformatori LED, siano sicuri. Collegamenti inadeguati possono produrre una resistenza eccessiva, surriscaldarsi e persino provocare un incendio. Di conseguenza, le strisce LED sfarfalleranno.
2. In secondo luogo, devi sostituire le parti incompatibili, come i driver LED e i dimmer. I dimmer e i comandi dei LED sono parti probabilmente incompatibili. Per identificare eventuali guasti, è importante avere un accesso abbastanza facile ai comandi per controllarli. Per questo motivo, la posizione delle botole di servizio, ecc. in cui sono collocati i trasformatori, deve essere studiata in modo da potervi accedere.
3. Utilizza un alimentatore con una potenza superiore a quella richiesta dal LED, oppure sostituisci un alimentatore LED difettoso. Tieni presente che se la potenza del trasformatore led è insufficiente, non è possibile collegare la stessa striscia led a più trasformatori led. I trasformatori led hanno tempi di avvio diversi, quindi il trasformatore che si avvia per primo e che ha una potenza insufficiente attiverà una protezione da sovraccarico, si spegnerà e poi si riavvierà. Poi ogni controller continua ad avviarsi e ad arrestarsi... Il ciclo non-stop è completo.
4. Una striscia Led danneggiata deve essere sostituita, sia completamente che per la parte danneggiata. La striscia Led deve essere sostituita se è piegata o attorcigliata in modo tale da disturbare l'alimentazione.

Come risolvere lo sfarfallio di una striscia LED INVISIBILE?

Il cosiddetto sfarfallio invisibile può apparire come un leggero ronzio o crepitio nella luce o nei reattori. Lo sfarfallio può anche apparire attraverso l'obiettivo della fotocamera. Le persone sono individuali e ci sono differenze nel modo in cui lo sfarfallio viene percepito. Ecco alcuni consigli su come tenere sotto controllo questi sfarfallii invisibili.

1. Se possibile, utilizza trasformatori LED di alta qualità e strisce LED a bassa tensione (12V o 24V), selezionate con una riserva di carico sufficientemente elevata. I trasformatori LED contribuiscono al funzionamento delle strisce LED senza sfarfallio convertendo la corrente alternata ad alta tensione in una bassa tensione costante.
2. Il PWM è una tecnica che consente di accendere e spegnere un LED molto rapidamente a una corrente nominale. L'occhio umano può percepire il ciclo come uno sfarfallio se non è abbastanza veloce. Il duty cycle, ovvero la quantità di tempo in cui il LED è acceso rispetto al tempo totale di un ciclo completo, determina il livello di luminosità del LED. Abbiamo scritto di più sulla dimmerazione PWM nel nostro articolo.
3. Usa dimmer di alta qualità con una frequenza di aggiornamento elevata, vicina a 1 kHz, con il trasformatore.
