Il nastro led senza punti è il tipo di nastro che i clienti desiderano da tempo. Continua a leggere per scoprire come si differenzia dal nastro LED tradizionale.
Che cos'è il nastro LED senza punti, o COB?
COB è l'acronimo di Chip on Board, che significa che il chip LED è confezionato direttamente su un circuito stampato (PCB). Chip on Board" per le strisce luminose flessibili. I LED COB sono essenzialmente un approccio ridotto al design dei LED.
Un LED SMD (Surface Mount Device) standard ha un supporto per il chip LED (bead) con il chip LED vero e proprio all'interno ed è poi ricoperto da un rivestimento di fosforo.
La struttura a nastro COB-LED rimuove ogni eccesso, lasciando il circuito LED, il fosforo giallo e la giunzione.

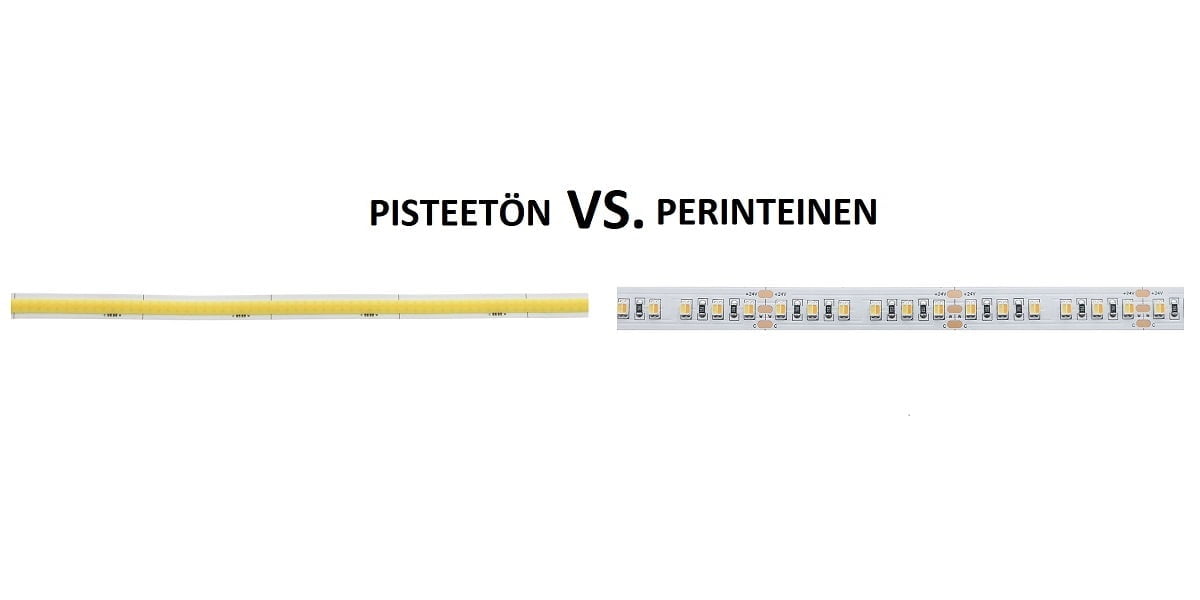

Illuminazione a strisce LED COB VS SMD?
- La striscia led COB ha un angolo di apertura di 180 gradi, mentre la striscia led SMD ha un angolo di apertura di 110 gradi.
- Le strisce led COB hanno una maggiore flessibilità rispetto alle strisce led SMD.
- La striscia led COB ha una luce fissa e inutile.
- Il circuito COB è attaccato direttamente al fondo, la striscia led COB non ha un filo d'oro, mentre la striscia led SMD ha un filo d'oro.
Come viene realizzato il nastro LED COB?
- "Stampa di circuiti stampati
- Stampante per chip su PCB
- Stampa di resistenze su PCB
- "Reflow", in cui i componenti vengono combinati a 65 gradi
- Versare la massa fluorescente sul nastro
- Nastro a led COB per forno
- Test e confezionamento di strisce luminose a LED.
Vantaggi e svantaggi delle strisce LED COB
Ora che sai qualcosa sulla tecnica, analizziamo i pro e i contro di entrambe.
Vantaggi delle strisce LED COB:
Nastro LED senza punti, nastro LED COB.
Uno dei più grandi desideri delle strisce LED tradizionali è l'assenza di punti sulla striscia LED. L'illuminazione a strisce LED senza punti è possibile con la tecnologia COB, in quanto i punti di luce si trovano fino a 840 metri sotto la massa piatta, quindi non sono visibili. La luce è più morbida e tranquilla quando sembra una fonte di luce fissa piuttosto che un punto di illuminazione.
Le strisce LED SMD (cri 90) contengono un numero inferiore di diodi LED più grandi. Tradizionalmente, il numero di punti luce LED nelle cosiddette strisce LED "marquee" è compreso tra 30 e 60 per metro, in modo da poter vedere ogni punto luce molto chiaramente. Esistono strisce LED SMD con 240 LED per metro (LedStore EQUAL), ma con questo tipo di strisce devi provvedere a un ottimo raffreddamento, perché i diodi SMD producono molto calore. Quindi con le strisce LED SMD puoi sempre vedere i punti.
Con 840 LED per metro di nastro COB, è difficile vedere i singoli punti LED. È possibile vedere un singolo LED solo se si oscura la striscia a circa l'1-5% e ci si mette vicino. Questo fa sì che la striscia LED COB sia ideale per le applicazioni in cui:
- La striscia LED non può essere nascosta alla vista (la superficie dell'apparecchio).
- La superficie illuminata si trova a meno di 60 cm dalla striscia LED (scaffali).
- Le superfici riflettenti, come la pietra o il vetro, sono ovunque (striscia led senza punti).
- Le installazioni in cui si desidera un eccellente effetto neon (versioni RGB).
Più flessibilità
Le strisce LED COB sono molto più flessibili delle altre strisce LED tradizionali grazie alle dimensioni ridotte e alla distribuzione uniforme dei diodi. I diodi sono così piccoli e vicini tra loro che nessun punto della striscia è allineato, ad esempio in un angolo. Questa uniformità permette di posizionare facilmente la striscia senza progettare rispetto ai LED SMD, dove il circuito stesso colpisce l'angolo esatto in cui dovrebbe piegarsi. La striscia led COB è quindi più flessibile in termini di comodità di installazione e facilità di montaggio in ogni curva e angolo, e non c'è bisogno di preoccuparsi di rompere il circuito led in un angolo di 90 gradi.
Più stabile, meno problemi
Le strisce LED COB sono costituite da un lungo chip LED attaccato direttamente al PCB, senza fili d'oro nell'installazione. Molti dei problemi delle strisce LED SMD tradizionali sono dovuti al filo d'oro all'interno delle "perle" LED. Poiché il filo d'oro è sottile, si rompe facilmente, ad esempio a causa del calore eccessivo.
Il design del circuito della striscia led COB utilizza tre circuiti, prima in parallelo, come gruppo, poi ogni gruppo e poi in serie per formare una distanza di taglio di 2,5m-10cm. Anche se i due circuiti led non funzionano bene, la luce continuerà a passare. E poiché in una striscia led COB ci sono fino a 840 LED per metro, anche se 1-2 circuiti non si accendono, non si vede l'area scura e a occhio si tratta comunque di una striscia led tratteggiata.
Nella tradizionale striscia luminosa a led SMD, un circuito led difettoso spegne l'intero campo di taglio e quel campo di taglio di 5 o 10 cm è completamente buio.
Ampio angolo di apertura
Una striscia luminosa SMD tradizionale ha un angolo di emissione di 110 gradi, mentre una striscia luminosa COB ha un angolo di emissione di 180 gradi. Naturalmente, in entrambi i casi, il risultato finale è influenzato dal profilo di montaggio.
I punti deboli di COB led:
Difficile mantenere la consistenza del colore
Poiché non esistono macchine per il caricamento dei nastri COB-LED sul mercato, tutti i produttori di nastri COB-LED prelevano solo campioni per garantire l'uniformità del colore. È quindi difficile garantire che il 100% delle strisce LED COB rientri nella tolleranza cromatica di 3 fasi. Questo ci porta al controllo di qualità e alla sua importanza. È difficile ottenere una striscia LED di alta qualità senza punti.
Emissione luminosa inferiore
L'efficienza delle strisce LED COB è attualmente di circa 120 Lumen/Watt.
Se hai bisogno di un'emissione luminosa più elevata, è meglio optare per le strisce led SMD, che raggiungono fino a 200 Lumen/Watt. Quelle più comuni, ovviamente, si attestano sui 100-150 Lumen.
Potenza massima inferiore
La potenza massima di una striscia LED COB è consigliata a soli 15 W/m. Perché il numero di chip per metro è troppo alto se la potenza supera i 15 W/m. Il problema è il controllo del calore del chip. Inoltre, la durata della striscia LED COB si riduce in condizioni di calore eccessivo.
Striscia luminosa a led senza punti - Caratteristiche dei led COB
A questo punto, i pro e i contro delle strisce luminose COB dovrebbero essere evidenti, quindi vediamo di approfondire questo tipo di strisce. Se hai familiarità con le strisce LED, molti di questi aspetti sono già noti, ma le strisce LED COB presentano alcune differenze rispetto alla forma tradizionale.
Taglia e incolla
La striscia LED COB può essere tagliata come qualsiasi altra striscia LED. Basta tagliare lungo i segni di taglio segnati sulla striscia a intervalli di 25, 42 e 50 mm. In questo modo puoi tagliare la striscia nella misura più adatta o aggiungere delle fessure alla borsa del tuo progetto. Le strisce tagliate possono essere riutilizzate e sono unite in modo duraturo tramite saldatura. Esistono anche dei connettori rapidi sul mercato, ma spesso non sono un'opzione per le dimensioni (non possono essere inseriti nel profilo) o per la durata.
Dimmerabile
La striscia LED senza punti è dimmerabile come le strisce LED SMD standard.
Puoi utilizzare un alimentatore Triac, PWM, 0-10V con le strisce COB-LED.
Le strisce LED RGB, CCT e RGB+CCT necessitano di un'elettronica di controllo e le tecnologie più diffuse sono ZIgbee e DALI2.
Opzioni di colore
Luce bianca: sono disponibili 3000K, 4000K e altre temperature di colore personalizzate.
Luce colorata: è disponibile l'RGB, che di solito è accompagnato da una luce bianca.
Luce bianca regolabile: CCT in cui la luce bianca è liberamente regolabile tra 2500 e 6500K.
SOMMARIO FAQ:
Che cos'è una striscia luminosa COB-LED?
Il nastro LED COB o nastro LED COB è un nastro LED con chip LED attaccati direttamente a un PCB (Flexible Print Circuit Board). Si tratta di una striscia luminosa a LED continua e inutile. Quindi la striscia LED COB è una striscia LED inutile.
Come funzionano le strisce COB-LED?
Il chip LED è montato direttamente sul PCB e ricoperto da uno strato di materiale fluorescente che funge da diffusore sulla superficie del chip. Grazie alle dimensioni ridotte del chip, la densità di chip delle strisce LED COB è elevata e può superare gli 800 chip per metro.
Le strisce COB-LED si riscaldano?
Una striscia LED COB da 7,2W di potenza normale non è molto calda, con una temperatura di circa 40 gradi Celsius.
Quanto dura il nastro cob led?
Circa 50.000 ore.
Le strisce COB-LED sono più luminose?
No. Le strisce LED COB non sono generalmente luminose come le strisce LED SMD. Le strisce LED COB con CRI98 hanno un'efficacia luminosa di circa 100 Lumen/W, mentre le strisce LED SMD possono avere un'efficacia luminosa fino a 150 Lumen/W. MA tutto dipende dal prodotto finale. Le strisce LED SMD di LedStore non sfruttano la massima potenza, ma si concentrano sulla longevità e sull'elevata resa cromatica, sempre superiore a cri 90.
Le strisce LED COB possono essere tagliate?
Sì, puoi tagliare la striscia LED COB in corrispondenza del segno di taglio.
Le strisce COB-LED sono più efficienti?
No, le strisce LED COB non hanno la stessa efficacia luminosa delle strisce LED SMD.
Le strisce LED COB CRI98 hanno di solito un'efficienza luminosa di 100 LM/W, mentre le strisce LED SMD possono avere un'efficienza luminosa fino a 150 LM/W.
Altri articoli sulla luce a led relativi all'argomento:
Scelta dei trasformatori - all'articolo
Articolo più breve sulla scelta della striscia led -articolo
Articolo più lungo sull'illuminazione a strisce LED: articolo
COB led Articolo di Wikipedia (in inglese)
Esperto di illuminazione a led
LedStore è un esperto di illuminazione a LED dal 2010. Abbiamo una nostra progettazione, quindi i nostri prodotti sono tecnicamente all'avanguardia.
Ci concentriamo su apparecchi a temperatura controllata e ad alta resa cromatica. Produciamo circa. 500 progetti di illuminazione per i siti dei nostri clienti.
Offriamo un servizio di strisce led su misura, ovvero strisce led a profilo personalizzato per tutti. Installate anche .
Ricorda che siamo sempre a disposizione per supportarti durante il percorso, via e-mail(myynti@ledstore.fi) e al telefono (045 251 4510). Come sempre, sentiti libero di condividere le foto dei tuoi progetti sui social media su #ledstorefi IG e ledstorefinland FB. Ci piace vedere le cose più belle che vengono fatte con i nostri LED e ci aiuta a fornire ispirazione a coloro che non sono sicuri della potenza e dell'efficacia dei LED. Sapevi che abbiamo già più di 3.500 immagini delle nostre installazioni LED nella nostra Galleria!
Galleria di luci a led:
Galleria dei prodotti: immagini dei prodotti in diverse posizioni di installazione
Luce indiretta: luce indiretta in diversi spazi
Specifico per ogni stanza: luce in stanze diverse
Referenze: case complete che sono state fotografate
1. Mitä eroa on pisteettömällä ja perinteisellä LED-nauhalla?
La striscia LED senza punti è progettata in modo che nessun singolo LED sia visibile attraverso la superficie, ma la luce è distribuita uniformemente lungo tutta la lunghezza della striscia. In una striscia LED tradizionale, invece, i punti LED spiccano come sorgenti luminose evidenti. La striscia a punti è particolarmente adatta per le applicazioni in cui si desidera una striscia di luce uniforme senza punti.
2. Mitkä ovat pisteettömän LED-nauhan tärkeimmät edut?
La striscia LED senza punti fornisce una luce uniforme, morbida e non abbagliante. È più gradevole alla vista e adatta alle applicazioni in cui la striscia LED non è visibile o è molto vicina alla superficie della parete o del soffitto. Inoltre, la striscia senza punti elimina l'effetto "punto luce" di molte strisce LED tradizionali sulla superficie illuminata.
3. Missä tilanteissa perinteinen LED-nauha on edelleen hyvä valinta?
La striscia LED tradizionale funziona bene nell'illuminazione indiretta, dove la striscia non è direttamente visibile. Ad esempio, se installate sul bordo interno di un soffitto o dietro a delle modanature, la separazione degli spot luminosi non è un problema. Inoltre, le strisce LED tradizionali possono avere una gamma più ampia di potenze e caratteristiche speciali come i colori RGB.
4. Vaikuttaako pisteetön LED-nauha valon laatuun tai energiatehokkuuteen?
Spesso le strisce LED senza punti sono realizzate con una disposizione molto densa dei componenti LED, che produce una superficie luminosa uniforme. Possono essere un po' più costose da acquistare, ma la loro qualità luminosa è molto buona. L'efficienza energetica varia a seconda del modello e del wattaggio, ma in generale la tecnologia LED raggiunge un'elevata efficienza in tutti i modelli di strisce.
5. Mihin seikkoihin kannattaa kiinnittää huomiota pisteetöntä LED-nauhaa asentaessa?
Assicurati che la potenza, l'emissione luminosa (lm/m) e la temperatura di colore della striscia corrispondano ai requisiti dell'applicazione. Utilizza un profilo che garantisca un raffreddamento sufficiente per evitare un aumento eccessivo della temperatura dei componenti LED. Assicurati un'installazione ordinata e la capacità dell'alimentatore richiesto. Anche il tipo di dimmer giusto è importante se vuoi regolare la luminosità della luce.
