L'illuminazione a temperatura controllata o CCT è molto popolare. Quasi tutte le case che progettiamo sono dotate di illuminazione personalizzabile e c'è un po' di confusione quando si tratta di calcolare la potenza. In questo articolo ti spiegheremo qual è la potenza effettiva degli spot e dei pannelli LED CCT quando vengono misurati.
Perché misurare la potenza effettiva degli apparecchi LED CCT?
Spesso la potenza di un apparecchio viene indicata con una sola temperatura di colore (ad esempio "9W"), ma gli apparecchi CCT hanno un circuito LED caldo e uno freddo. Se entrambi i circuiti LED sono accesi contemporaneamente senza un trasformatore CCT, la potenza assorbita può essere fino al doppio. Il trasformatore CCT divide la potenza dei circuiti LED caldi e freddi in modo che rimanga costante.
Se utilizzato in modo improprio, uno spot CCT da 9W è di fatto un apparecchio da 18W , nel qual caso sia i LED caldi che quelli freddi sarebbero accesi a piena potenza contemporaneamente.
Questo non è solo un rischio teorico: l'elettronica dell'apparecchio può essere danneggiata da una corrente eccessiva se il controller non è stato progettato per questo uso. Per questo motivo, gli spot e i pannelli CCT indicano di default la potenza di ingresso corretta.
Faretti LED CCT - Risultati effettivi delle misurazioni
Di seguito è riportata una tabella dei quattro spot CCT consigliati. Ognuno di essi è misurato a tre diverse temperature di colore.
NOTA! Gli spot R023, R033 e SQ033 sono stati misurati con un diffusore opalino. Il diffusore può essere rimosso, aumentando così l'emissione luminosa totale del +10-15% e restringendo il fascio e facendo arrivare la luce più lontano (Lux 1m di distanza). Tutti questi apparecchi sono caratterizzati da una sorgente luminosa a incasso.
Il modello 023 ha una lente di vetro smerigliato che non può essere rimossa. Il modello 023 ha la sorgente luminosa sulla superficie.
Tutte le misurazioni sono effettuate con un controller CCT Zigbee.
Prodotto
Temperatura di colore
Potenza (W)
Potenza luminosa (lm)
CRI
R9
Lux 1m
Efficienza (lm/W)
023
Bianco caldo
9.3
577
97
99
750
62
Bianco neutro
9.3
688
95
96
891
74
Bianco freddo
9.3
799
92
92
1032
85
R023
Bianco caldo
9.1
481
98
99
196
53
Bianco neutro
9.1
563
95
96
229
62
Bianco freddo
9.1
645
92
92
262
71
R033
Bianco caldo
9.4
683
90
90
266
73
Bianco neutro
9.4
744
91
91
289
80
Bianco freddo
9.4
804
91
92
311
86
SQ033
Bianco caldo
9.1
558
90
90
207
61
Bianco neutro
9.1
639
91
92
236
70
Bianco freddo
9.1
719
91
94
265
78
Cosa possiamo imparare dai risultati degli spot LED?
Tutti i punti rimangono a 9,1-9,4 W, il che significa che il controller è progettato per un circuito alla volta.
La luce fredda produce fino al 40% di luce in più rispetto alla luce calda perché ha un'efficienza maggiore.
Tutti gli spot raggiungono un CRI superiore a 90: una scelta eccellente per l'uso in interni e per la precisione del colore.

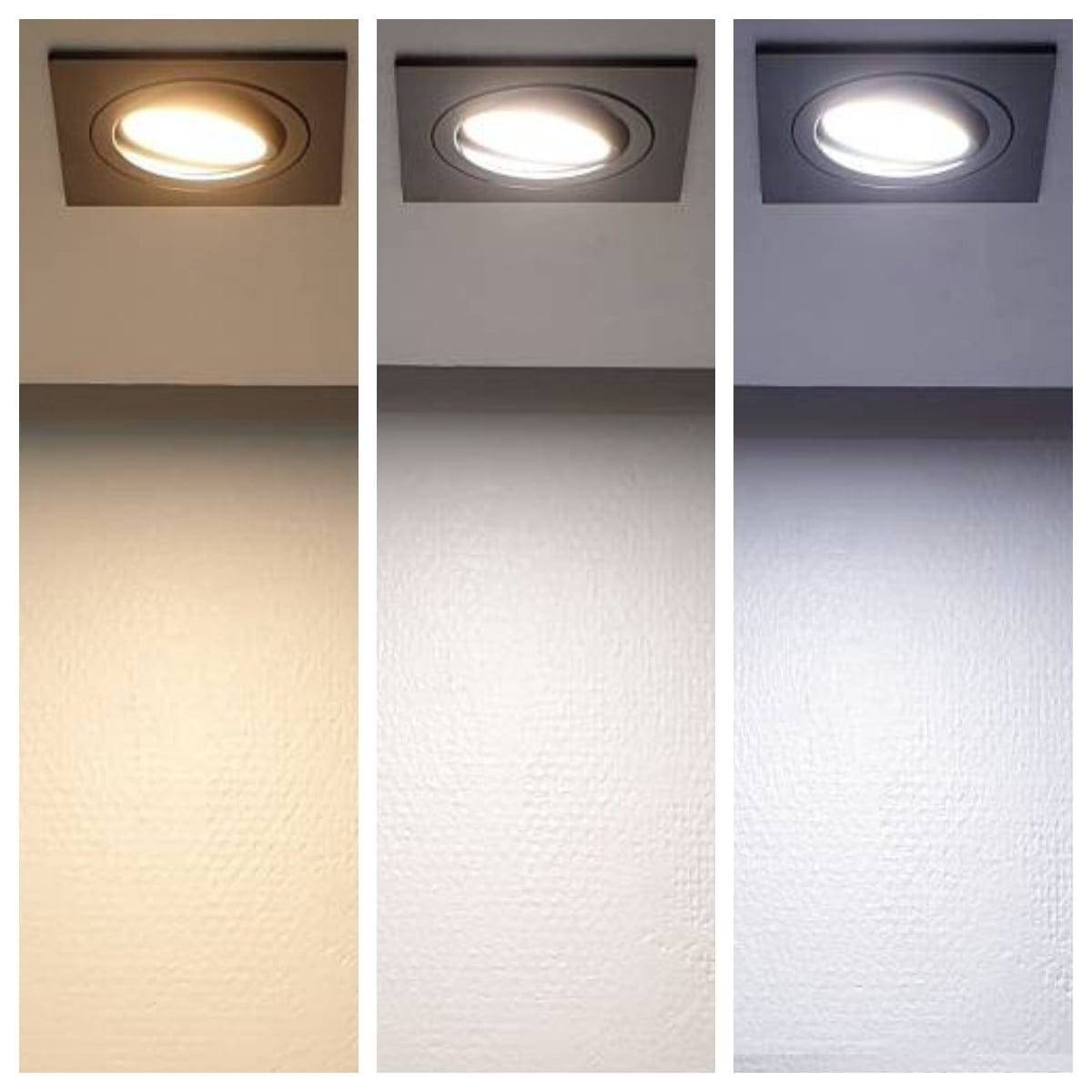

Da sinistra a destra, i faretti sono a 2700 Kelvin, bianco caldo, 4000K bianco neutro, 6000K luce diurna. NOTA! Gli effetti cromatici della luce sono accentuati nella fotografia e quando sono affiancati.
Pannelli LED CCT - Risultati effettivi delle misurazioni
Di seguito sono riportati i risultati delle misurazioni di tutti i pannelli testati. Sono incluse diverse dimensioni (ø120 → 300x300 mm)
Tutte le misurazioni sono effettuate con un controller CCT Zigbee.
Prodotto
Temperatura di colore
Potenza (W)
Potenza luminosa (lm)
CCT (K)
CRI
R9
Lux 1m
Efficienza (lm/W)
Angolo del riflettore (°)
Soffitto ø120
Bianco caldo
6.5
477
3235
98
99
155
74
124
Bianco neutro
6.5
486
4236
98
94
158
75
124
Bianco freddo
6.5
495
5236
99
92
161
76
124
Soffitto ø160
Bianco caldo
9.6
796
2658
97
99
243
83
129
Bianco neutro
9.6
871
4624
97
95
266
91
129
Bianco freddo
9.6
945
6589
97
90
289
99
129
Soffitto ø200
Bianco caldo
15.2
1282
2896
98
99
403
85
127
Bianco neutro
15.4
1368
4192
98
99
430
90
127
Bianco freddo
15.6
1453
5488
98
98
456
95
127
Pannello 300x300
Bianco caldo
15.6
1355
2736
97
987
379
87
131
Bianco neutro
15.6
1488
4617
97
98
405
96
131
Bianco freddo
15.6
1621
6498
97
98
431
104
131
Pannelli: cosa ci dicono i dati?
Nei pannelli CCT, il consumo energetico è chiaramente una funzione del singolo circuito LED, non della loro somma.
Il rapporto di efficienza è leggermente migliore di quello degli spot.
Il CRI rimane superiore a 97 in quasi tutti i valori, rendendole ideali per l'illuminazione delle attività.

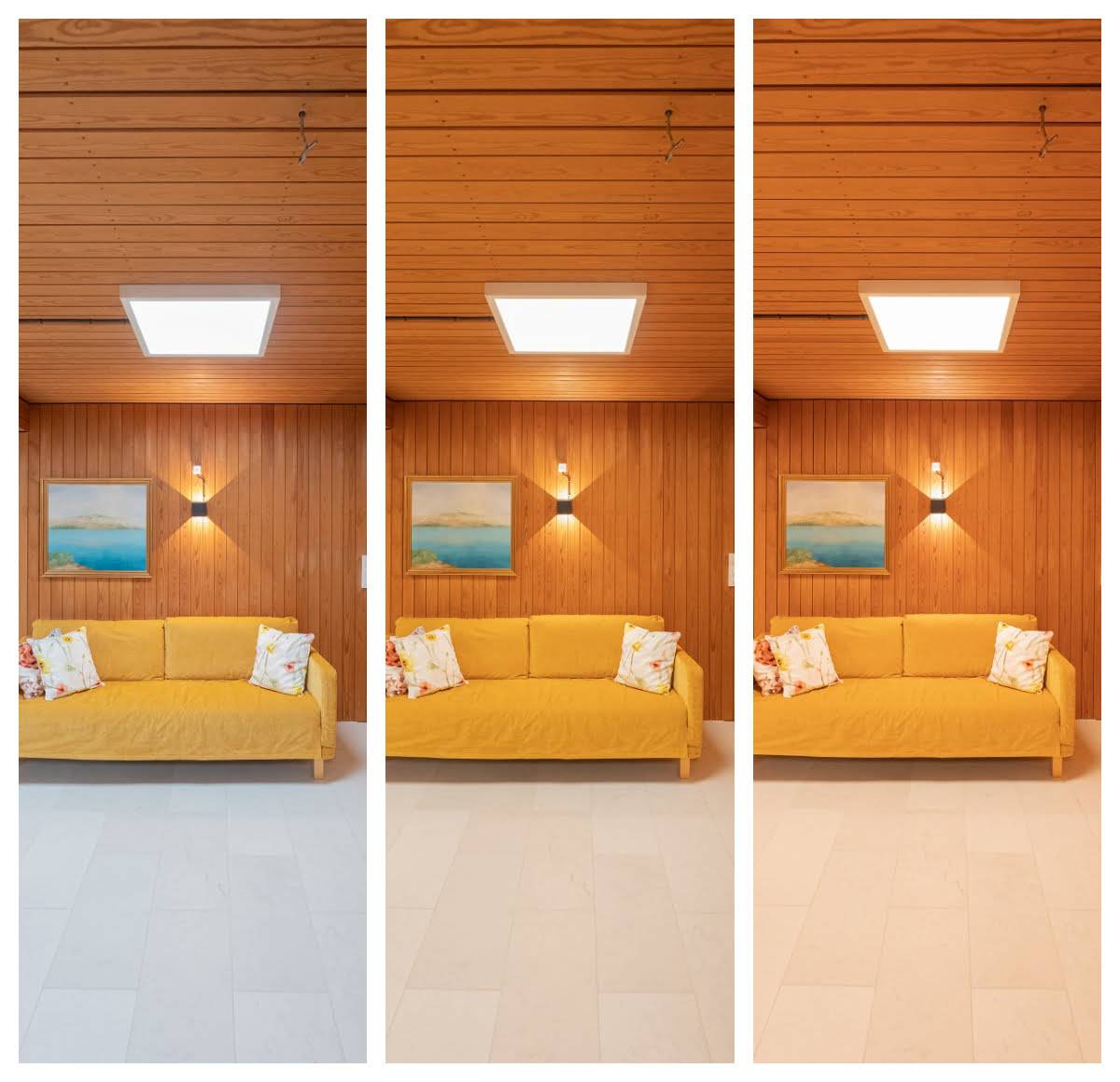

In una stanza rivestita in legno, le tonalità del legno e del pavimento cambiano drasticamente a seconda della tonalità di luce bianca che viene regolata dai pannelli.

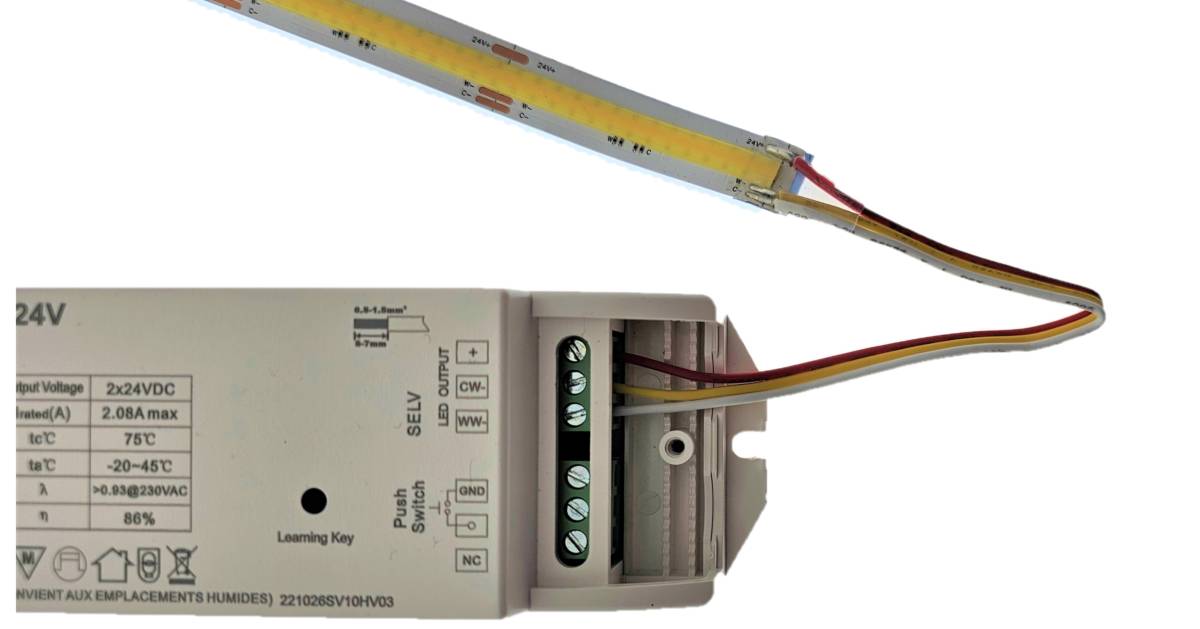

Anche se il controllore lo consente per un breve periodo, un carico continuo di 2x porterà al surriscaldamento e al guasto dei componenti. Quindi non collegare mai caldo e freddo allo stesso terminale, ma il controllo deve essere effettuato con trasformatori e reattori progettati per il controllo CCT. L'immagine mostra una striscia LED CCT con lo stesso cablaggio degli spot CCT o dei pannelli CCT.
Se vuoi standardizzare il colore una sola volta e non vuoi utilizzare i comandi, puoi installare un interruttore a scorrimento per selezionare la tonalità.

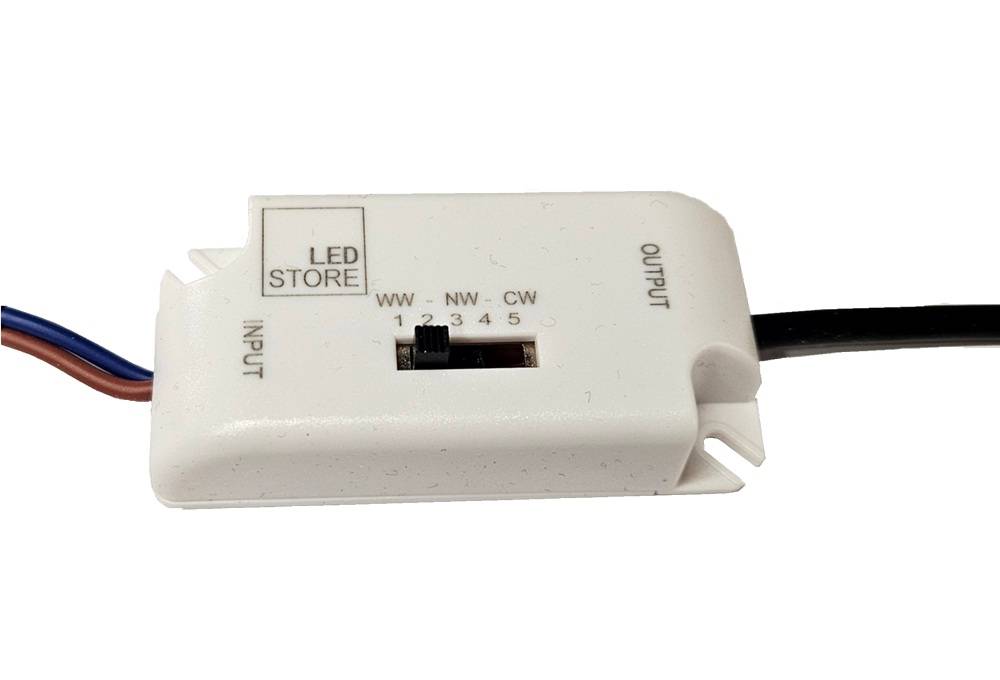

Interruttore a scorrimento CCT per impostare la temperatura di colore durante l'installazione.
Domande frequenti (FAQ)
Perché un apparecchio CCT non è due volte più potente, anche se ha due circuiti LED?
Poiché il controller divide la potenza dei circuiti, questo evita il sovraccarico.
La luce fredda è sempre più efficiente di quella calda?
Sì, in genere la luce fredda (5000-6500K) produce più luce a parità di potenza (5-15%).
Posso combinare luce fredda e calda in un neutro?
Direttamente all'ET! Solo con un controller dedicato che limiti la corrente al circuito LED. In caso contrario, il circuito dei LED si romperà per sovraccarico.
Come hai misurato i valori?
Tutti i valori sono stati misurati a una distanza di 1 m con un fotometro calibrato.
Quale apparecchio è adatto per un'illuminazione precisa dei compiti?
Seleziona CRI >95 e un valore lux elevato, ad esempio un pannello 300x300 o uno spot 023.
Cosa succede se sovraccarico un apparecchio CCT?
Surriscaldamento e rottura
Riassunto
Gli apparecchi CCT offrono regolabilità e resa cromatica accurata.
I lumen sono influenzati dall'angolo di apertura dell'obiettivo, anche se i lumen sono gli stessi.
Un'illuminazione ben progettata rappresenta sempre la soluzione migliore per la casa, l'ufficio e gli spazi pubblici.
Il servizio clienti di LedStore ti aiuterà sempre a rispondere alle domande e alle sfide tecniche più difficili!
