La norma EN 12464-1 è il principale standard europeo per l'illuminazione degli ambienti di lavoro interni. In questa guida combinata esaminiamo i principi della quantità diluce (lux e lumen), dell'UGR, della resa cromatica e dell'illuminazione incentrata sull'uomo. Inoltre, troverai raccomandazioni specifiche per gli ambienti domestici e lavorativi, linee guida per la selezione dei tipi di apparecchi di illuminazione (angoli di apertura, pannelli, luce indiretta) e consigli pratici per la misurazione e il dimensionamento.
Cosa significa "quantità di luce"? (Lumens e lux, breve riassunto)
- Lumen (lm) = luce totale prodotta da una sorgente luminosa.
- Lux (lx) = luce incidente su una superficie; 1 lx = 1 lm/m².
| Termine | Definizione | Utilizza |
|---|---|---|
| Lumen | Intensità luminosa totale dell'apparecchio | Confronto tra lampade/apparecchi |
| Lux | Illuminazione che colpisce la superficie | Livello di spazio/spazio di lavoro desiderato |
EN 12464-1 - cosa prescrive lo standard?
- Ambito di applicazione: luoghi di lavoro interni e attività visive (uffici, istituti scolastici, industria, sanità, negozi).
- Gruppi di requisiti: intensità luminosa (lux), uniformità, abbagliamento (UGR), resa cromatica (CRI/Ra), oltre ai minimi per l'illuminazione a parete, a soffitto e a cilindro.
- Limiti UGR: uffici ≤ 19, artigianato preciso/CAD ≤ 16. A casa, punta a ≤ 16-19 in lettura e lavoro.
- Pensiero umano-centrico: nello spirito dello standard, la raccolta della luce diurna e l'illuminazione regolabile (oscuramento, CCT) sono favoriti.
Illuminazione strettamente incentrata sull'uomo

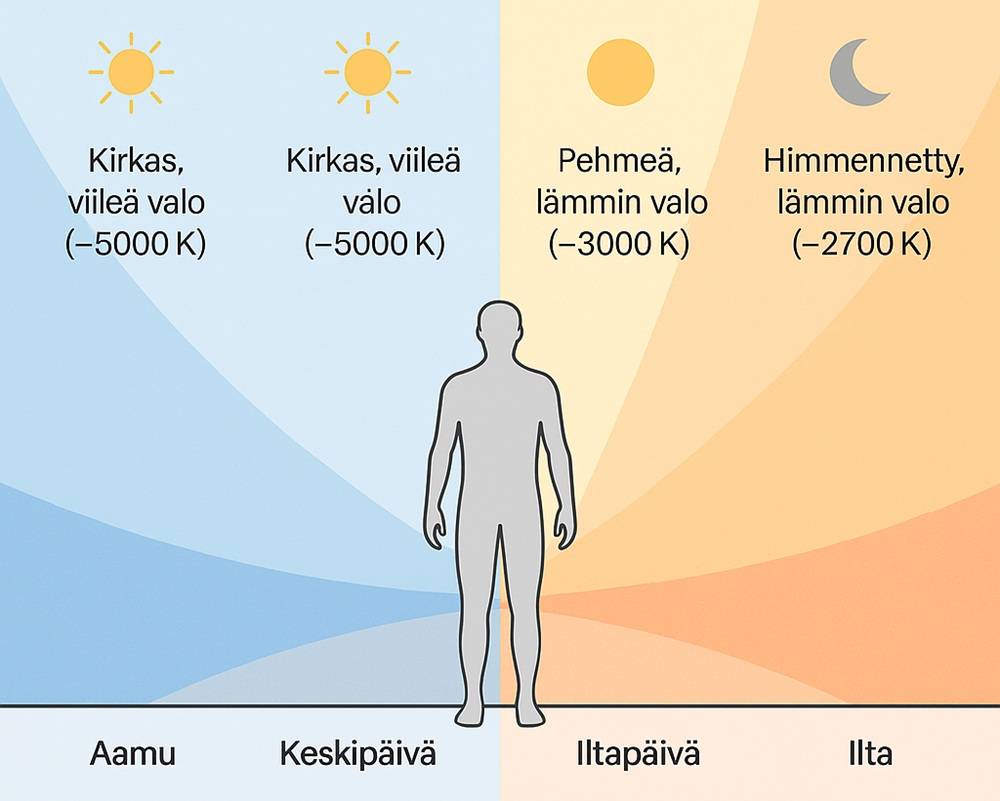

L'illuminazione dinamica supporta il ritmo circadiano: più luminosa e fresca al mattino, più fioca e calda la sera. La regolabilità (oscuramento, CCT 2700-5000 K) + il controllo della luce diurna migliorano il benessere e le prestazioni lavorative.
Effetti biologici e psicologici della luce
La luce non solo influenza la nostra capacità visiva, ma ha anche un profondo effetto sui nostri ritmi biologici e sul nostro benessere psicologico. La norma EN 12464-1 sottolinea che l'illuminazione non deve solo favorire il comfort visivo e la sicurezza dell'utente, ma anche il benessere e la produttività. L 'intensità, lo spettro e la distribuzione della luce possono influenzare, tra le altre cose, la vigilanza, la concentrazione e l'umore.
Una luce brillante e bluastra al mattino può aiutare a stimolare la vigilanza e a sostenere i ritmi circadiani, mentre una luce calda e fioca alla sera prepara il corpo al riposo. Gli studi dimostrano che un tipo di illuminazione sbagliata può causare affaticamento degli occhi, mal di testa e persino disturbi del sonno. Una progettazione standardizzata tiene conto di questi effetti e garantisce che l'illuminazione favorisca sia la vista che il benessere generale.
Il ruolo della luce diurna e dell'illuminazione regolabile
La norma EN 12464-1 raccomanda di utilizzare la luce diurna come fonte primaria di illuminazione, laddove possibile. La luce diurna offre un ampio spettro, un'elevata resa cromatica e un'intensità variabile che favorisce i ritmi circadiani naturali e l'umore. Ampie superfici vetrate, pareti di vetro e superfici che riflettono la luce aiutano a massimizzare l'uso della luce diurna negli ambienti interni.
Quando la luce del giorno non è sufficiente, l'illuminazione artificiale regolabile è fondamentale. Gli apparecchi di illuminazione dimmerabili e CCT (Correlated Color Temperature) ti permettono di adattare l'illuminazione all'ora del giorno e all'attività svolta. Ad esempio, gli uffici possono beneficiare di una luce più luminosa e fredda al mattino e di una più calda e morbida al pomeriggio e alla sera. Un'illuminazione così dinamica favorisce le prestazioni lavorative, il benessere e il comfort, in linea con gli obiettivi dello standard.
Che cos'è l'UGR? - L'abbagliamento e la sua importanza nell'illuminazione
L'UGR (Unified Glare Rating) è uno standard internazionale che misura l'abbagliamento causato dalla luce artificiale negli ambienti interni. Fornisce una misura numerica di come viene percepita l'illuminazione fastidiosa da un determinato punto di osservazione. Più basso è l'UGR, minore è l'abbagliamento e migliore è il comfort luminoso.
Perché l'UGR è importante?
Un UGR troppo alto può causare affaticamento degli occhi, problemi di concentrazione e persino aumentare il rischio di incidenti. Una buona progettazione illuminotecnica mira a ridurre al minimo l'abbagliamento, rendendo il lavoro e la permanenza confortevoli e sicuri.
Come viene calcolato l'UGR?
L'UGR è una misura oggettiva basata su una formula complessa.
UGR = 8 × log₁₀ ( Σ ( L² × ω / p² ) / 0,25 )
dove:
L = luminanza dell'apparecchio (cd/m²)
ω = angolo fisso dell'apparecchio dal punto di vista (in steradianti)
p = parametro di posizione di Guth (guardando l'apparecchio)
Σ = somma di tutti gli apparecchi visibili
Nota: la formula si basa sulla definizione della CIE (Commission Internationale de l'Éclairage) e può essere utilizzata nella progettazione illuminotecnica per calcolare l'UGR.
La formula UGR tiene conto di:
- Luminanza (luminosità) dell'apparecchio d'illuminazione nella direzione di osservazione
- Livello di illuminazione dello sfondo
- Dimensioni dell'apparecchio in relazione al punto di osservazione
- Angolo di visione e distanza
È importante capire che l 'UGR non è solo una caratteristica di un apparecchio di illuminazione. Lo stesso apparecchio può avere un UGR diverso a seconda della stanza, dell'altezza di montaggio e dell'illuminazione complessiva.
Valore UGR dichiarato dell'apparecchio di illuminazione
Tuttavia, l'industria dell'illuminazione ha standardizzato i valori e quando un valore UGR è indicato sulla confezione di vendita di un apparecchio di illuminazione, non è "universale" in tutte le situazioni, ma è solitamente calcolato o misurato in condizioni standardizzate per consentire il confronto tra prodotti diversi.
La modalità standard utilizzata si basa sulle raccomandazioni della CIE (Commission Internationale de l'Éclairage) ed è descritta in standard quali EN 12464-1 e CIE 117-1995. Le ipotesi tipiche sono:
- Dimensioni della camera 10,8 m x 21,6 m x 2,7 m
- Altezza del piano di lavoro 0,85 m
- Direzione di visione: 1,5 m, 15 gradi verso il basso
- Posizionamento degli apparecchi di illuminazione: secondo lo standard, a distanza regolare
- Illuminazione di fondo presa in considerazione nel calcolo
- Coefficienti di riflessione dei materiali:
- Tetto 70%
- Pareti 50%
- Pavimento 20%
UGR in pratica
L'UGR è influenzato dai seguenti fattori:
- Ottica dell'apparecchio (diffusore, lente, nido d'ape)
- Altezza di installazione e direzione di visione
- Colore e riflettività delle superfici della stanza
- Illuminazione totale (altra retroilluminazione)
Tutti questi aspetti sono individuali e quindi l'illuminazione deve sempre essere progettata per lo spazio e lo scopo, non solo per le specifiche di un singolo apparecchio.

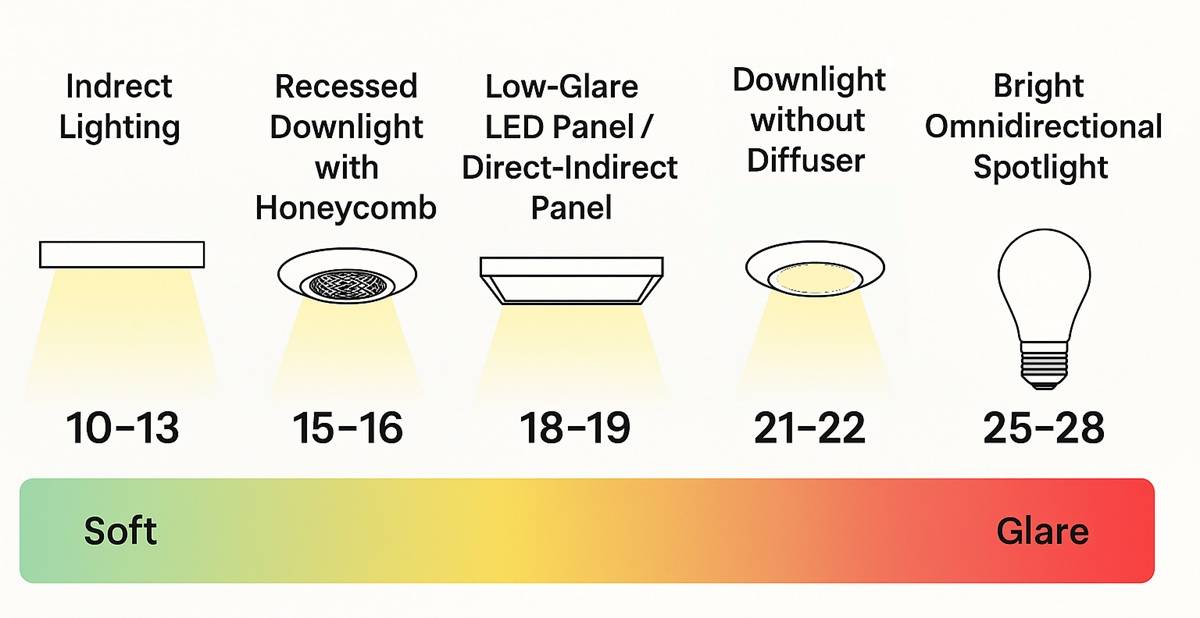

Esempi di valori UGR per diverse lampade
Ecco 5 esempi concreti di diversi livelli di UGR (da basso ad alto), con illuminazione indiretta e un faretto luminoso omnidirezionale agli estremi.
| Valore UGR | Tipo di illuminazione | Esempio | Descrizione dell'effetto |
|---|---|---|---|
| UGR 10-13 | Illuminazione indiretta | La striscia LED sul soffitto riflette la luce attraverso le pareti e il soffitto | Luce molto morbida e priva di abbagliamento, ottimale per le aree lounge e di relax, per ridurre al minimo l'affaticamento degli occhi. |
| UGR 15-16 | Faretto da incasso profondo + griglia a nido d'ape | Faretto da incasso con diffusore a 90-110° e cella a nido d'ape nera | Adatto per il lavoro a distanza ravvicinata e per l'ufficio a casa; l'abbagliamento è ben controllato, ma sufficientemente leggero. |
| UGR 18-19 | Pannello LED a basso abbagliamento | Ottica opale o microprismatica, cuneo da 80-100° | Una soluzione universale per uffici e scuole; un'illuminazione generale confortevole per il lavoro su schermi. |
| UGR 21-22 | Faretto senza diffusore | Cuneo stretto 30-45° senza schermo antiabbagliamento | Può essere utilizzato per l'illuminazione del bersaglio, ma la luce distrae già un po' dalla linea di vista. |
| UGR 25-28 | Lampada spot omnidirezionale luminosa | Lampada LED spot o alogena nuda con installazione bassa | Altamente abbagliante; adatto solo per un uso speciale (evidenziazione, effetto), non per uno spazio abitativo o lavorativo permanente. |
Più basso è l'UGR, più piacevole è l'illuminazione per un soggiorno prolungato. I valori UGR superiori a 22 dovrebbero essere limitati a un uso momentaneo o a un'illuminazione d'accento.
Per le persone sensibili alla luce, l'illuminazione dovrebbe sempre essere progettata con luce indiretta, con l'aggiunta di punti in cui la sorgente luminosa è incassata.
UGR e angoli di apertura per i tipi di apparecchi d'illuminazione nello spazio di 2,6-3,0 m
Pannelli LED
Un tipico pannello LED è un cosiddetto pannello a basso abbagliamento (UGR<19) anche se l'apparecchio ha una cosiddetta microprima<16): i pannelli LED sono ottimi per uffici e uffici domestici. Gli apparecchi a pannelli LED hanno un ampio angolo di apertura di 80-110°.

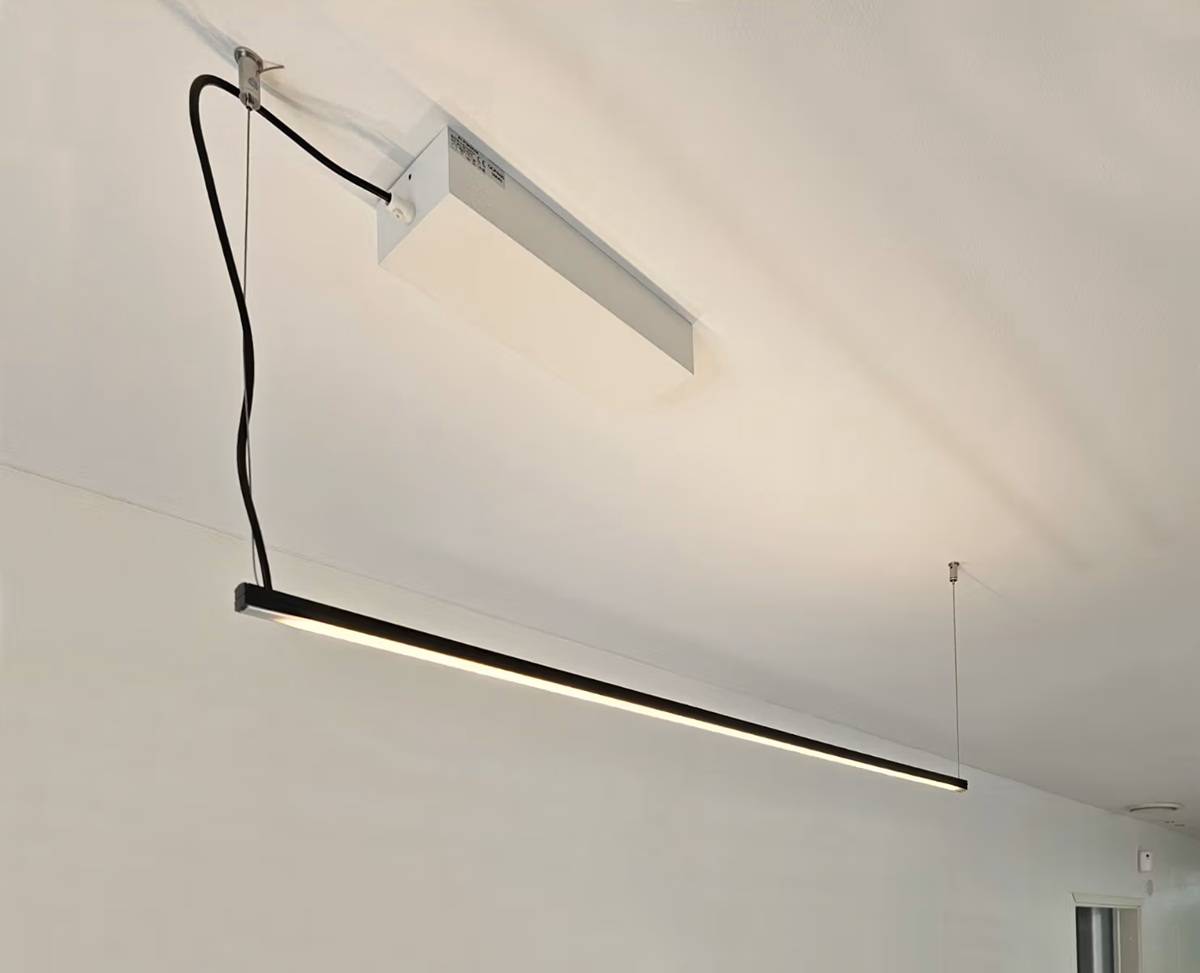

Luci a sospensione
L'apparecchio diretto + indiretto (ad esempio 70/30%) è un apparecchio a sospensione in cui la luce può essere accesa e spenta separatamente. La luce verso l'alto aumenta la luminosità delle superfici del soffitto → minore percezione di UGR e migliore spazialità. La luce verso il basso fornisce una luce di lavoro precisa dove è necessario. L'angolo di apertura consigliato per questi apparecchi è di +110° per la luce di gruppo e di 30-60° per la luce di lavoro.

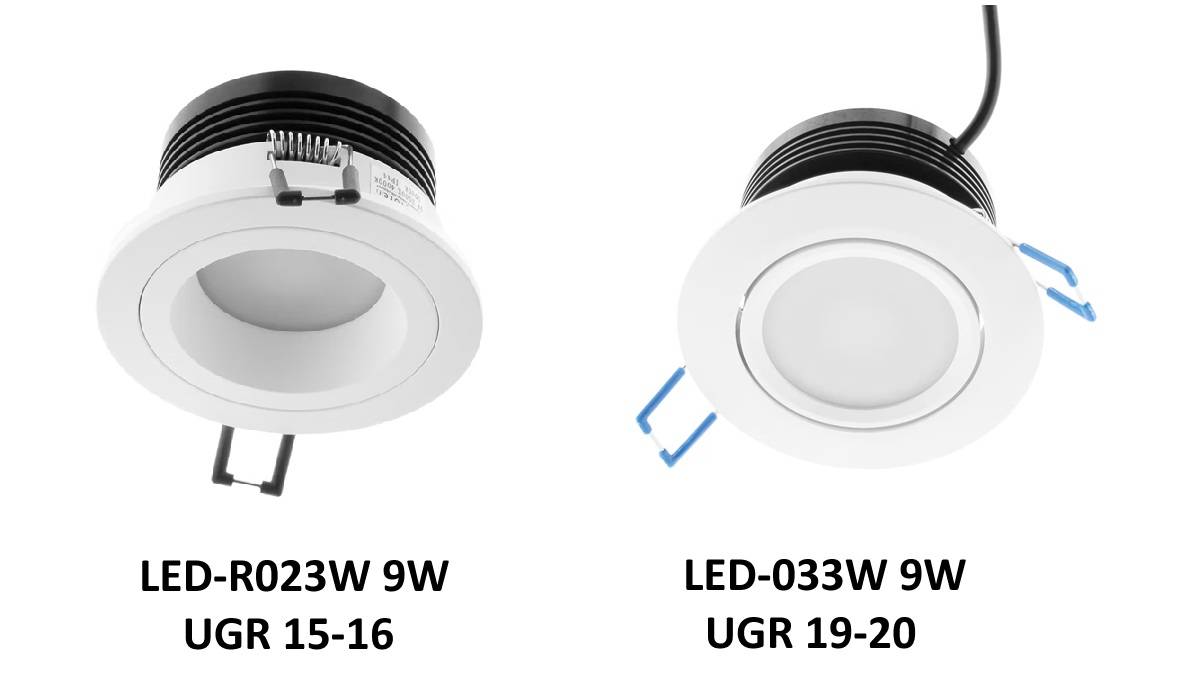

Faretti da incasso
Esistono diverse soluzioni per gli spot tradizionali: fonte di luce incorporata, diffusore, luce sulla superficie, faretto appuntito. C'è un posto per ogni cosa ed ecco le migliori per ridurre l'abbagliamento:
- Fascio ampio 90-110° + diffusore: una piacevole illuminazione generale per soggiorni, camere da letto, corridoi.
- Cuneo stretto 30-60° + rientranza della sorgente luminosa: puntamento preciso del punto di lavoro/display o della superficie di lavoro; evita la linea di vista diretta (UGR).
Illuminazione a strisce LED
- Una linea di luce diretta sul soffitto, sulla superficie o a incasso (diffusore opale, 100-120°) fornisce una luce ambientale uniforme.

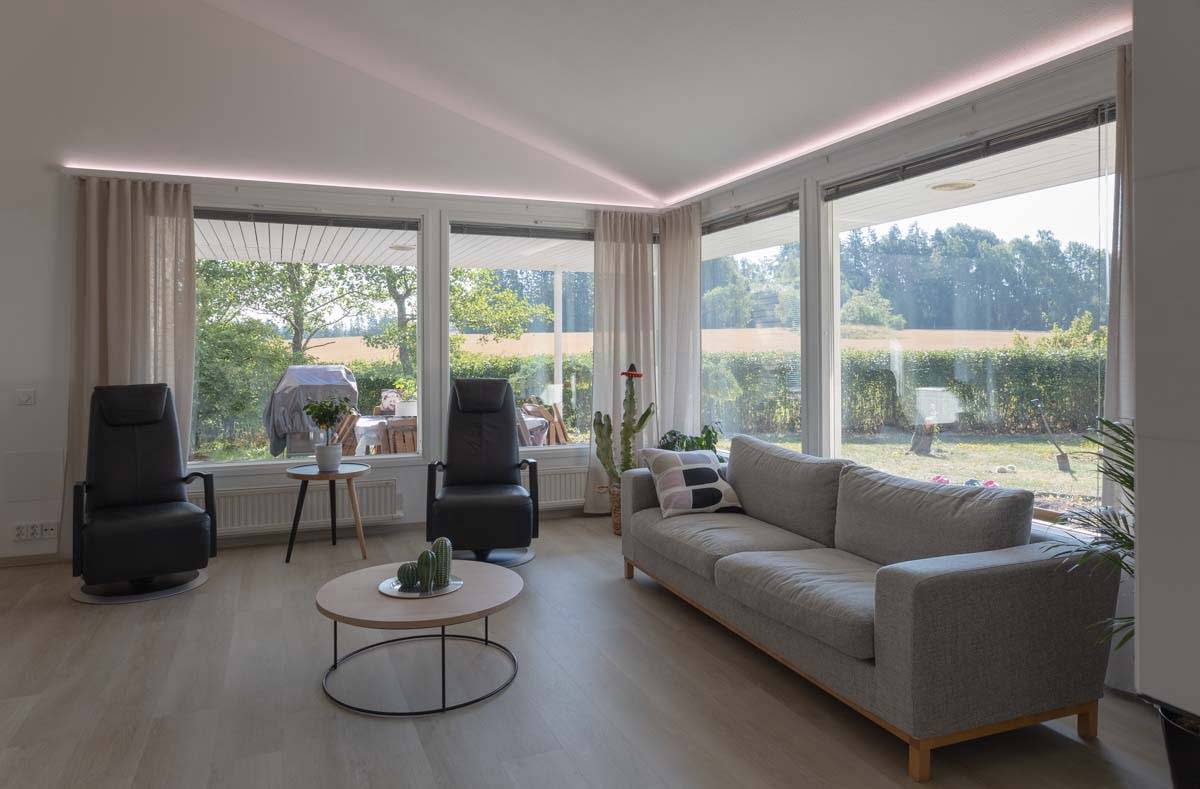

- Una barra di luce indiretta (luce verso il soffitto o le pareti) ammorbidisce i contrasti e riduce l'abbagliamento percepito: ideale per soggiorni, camere da letto e aree di ricevimento. La cosiddetta luce complementare.
L'illuminazione indiretta in pratica
L'illuminazione indiretta (luce riflessa dal soffitto o dalle pareti) bilancia la luminanza e migliora il comfort visivo. Combina l'illuminazione generale indiretta e i faretti come un tutt'uno. Dimmerare verso sera e regolare la CCT: 2700-3000 K per il relax, 3500-4000 K per l'uso quotidiano, 4000-6000 K per il lavoro di precisione.
Uso domestico - raccomandazioni specifiche per l'azienda agricola (nello spirito della norma EN 12464-1)
| Spazio | Raccomandazione-lux | Obiettivo-UGR | Apparecchio consigliato | Keila / attenzione |
|---|---|---|---|---|
| Soggiorno | 200-300 | ≤ 16-19 | Pannello LED, linea luminosa o spot + luce indiretta | 90-110° per la luce generale, 30-60° per le destinazioni |
| Camera da letto | 100-200 | ≤ 19 | Luce indiretta + piccoli downlight | Fascio ampio; luce di lettura 30-60° |
| Cucina in generale | 300-400 | ≤ 19 | Pannelli/linee luminose nel soffitto | 90-110°; buon CRI (≥90) |
| Piano di lavoro della cucina | 500-750 | ≤ 19 | Faretti mirati / strisce LED per piani di lavoro | 30-60° di fronte al bordo d'attacco |
| Bagno | 200-500 | ≤ 19 | Pannello + specchio luminoso | Piatto e senza riflessi (zone IP!) |
| Ufficio a casa | 500 | ≤ 19 (preferibilmente ≤ 16) | Pannello a basso abbagliamento / diretto+diretto | 80-100°; evitare l'angolo di visione diretto |
Ricorda che il numero di lux non è uguale al numero di lumen! Il numero di lux diminuisce all'aumentare della distanza. È influenzato dall'angolo di apertura e dall'altezza di montaggio.
Puoi leggere ulteriori informazioni sull'angolo di incidenza della luce nel nostro articolo L'effetto dell'angolo di incidenza della luce sull'illuminazione
Ambienti di lavoro - raccomandazioni specifiche per il sito secondo la norma EN 12464-1
| Spazio | Minimo di luce | Limite UGR | CRI | Soluzione di illuminazione |
|---|---|---|---|---|
| Ufficio aperto, videoterminali | 500 | ≤ 19 | ≥ 80 | Pannelli a basso abbagliamento, a lettura diretta; controllo della luce diurna e delle presenze |
| Sala riunioni | 300 | ≤ 19 | ≥ 80 | Pannelli + superficie luminosa della parete (uniformità) |
| Lavori di precisione/CAD | 750-1000 | ≤ 16 | ≥ 90 | Cuneo stretto per postazioni di lavoro + sfondo indiretto |
| Classe della struttura | 300-500 | ≤ 19 | ≥ 80 | Pannelli, buona illuminazione delle pareti e delle superfici dei pannelli |
| Sala per trattamenti sanitari | 500 | ≤ 19 | ≥ 90 | Illuminazione generale senza abbagliamento + CRI elevato |
| Negozio | 750-1000 | ≤ 22 | ≥ 90 | Riflettori per i punti luce + illuminazione generale uniforme |
Come misurare e dimensionare nella pratica
Misurazione dei lux
Misura da diversi punti della superficie di lavoro; calcola la media. Controlla i riflessi e le ombre. Le app del telefono sono indicative, ma un metro calibrato è il più affidabile.
Neve veloce → misurazione del volume
Lumen richiesti ≈ superficie × lumen target. Dividi la quantità di lumen risultante tra gli apparecchi e utilizza un angolo/UGR a cuneo per garantire che la luce colpisca il punto giusto senza abbagliare.
Errori comuni e come evitarli
- UGR dimentica: una luce intensa e puntiforme nel campo visivo è stancante. Usa pannelli a basso abbagliamento, oscuranti e indiretti.
- Ricorda: i watt non indicano i lux; misura in base ai lux desiderati.
- Mancanza di uniformità: aumenta l'illuminazione delle superfici delle pareti e del soffitto; spesso è meglio l'illuminazione diretta.
- Bassa resa cromatica: per la cucina/salute CRI ≥ 90.
Ottieni le luci giuste con l'aiuto di un esperto
Hai bisogno di un pannello UGR<19, di una soluzione diretta-opposta, di una striscia LED indiretta o di downlight con cunei da 30-60°/90-110°? Ledstore.fi offre un'ampia gamma di pannelli LED, soluzioni con CCT regolabile, comandi DALI, Zigbee e luci indirette per la casa e l'ufficio. Ti aiutiamo con il dimensionamento e la progettazione illuminotecnica.
Domande frequenti (FAQ)
- Qual è il valore UGR dell'ufficio?
- Raccomandato per EN 12464-1 ≤ 19; per lavori di precisione ≤ 16. Per uso domestico ≤ 16-19.
- Come può essere utile l'illuminazione indiretta?
- Diffonde la luce attraverso le superfici di soffitti e pareti, bilanciando la luminanza e riducendo l'abbagliamento → riduce l'UGR percepito.
- Qual è l'angolo della casa del bowling (2,6-3,0 m)?
- In condizioni di luce generale, 90-110° con diffusore; in caso di obiettivi, 30-60° diretti lontano dal campo visivo diretto.
- Di quanta luce ho bisogno?
- Moltiplica i m² di spazio per i lx previsti (ad esempio, soggiorno 20 m² × 250 lx ≈ 5000 lm totali). Dividi la quantità di lumen tra gli apparecchi e verifica l'UGR.
Per maggiori informazioni sui concetti di Lux e Lumen. EN 12464-1 è disponibile presso SFS e i distributori del settore.
