Come funziona il controllo wireless dell'illuminazione a LED?

Il controllo wireless, nella sua forma più semplice, consiste nel creare un collegamento in radiofrequenza (RF) tra un ricevitore collegato a un apparecchio di illuminazione e un controller. Stabilire un collegamento wireless è semplice e funziona in modo affidabile. Il funzionamento più affidabile si ha quando il ricevitore e il controller collegato all'apparecchio si trovano nella stessa stanza, a meno di 30 metri di distanza l'uno dall'altro, e il segnale non è ostacolato, ad esempio, da muri di pietra. Le interruzioni di corrente non interferiscono con i controller e non ci sono costi di installazione per un nuovo cablaggio elettrico. Il costo del controllo wireless è pari a quello degli interruttori a parete cablati. In questo articolo illustreremo i componenti di un controller wireless e come collegarli, dal punto di vista del consumatore medio e in termini generali.

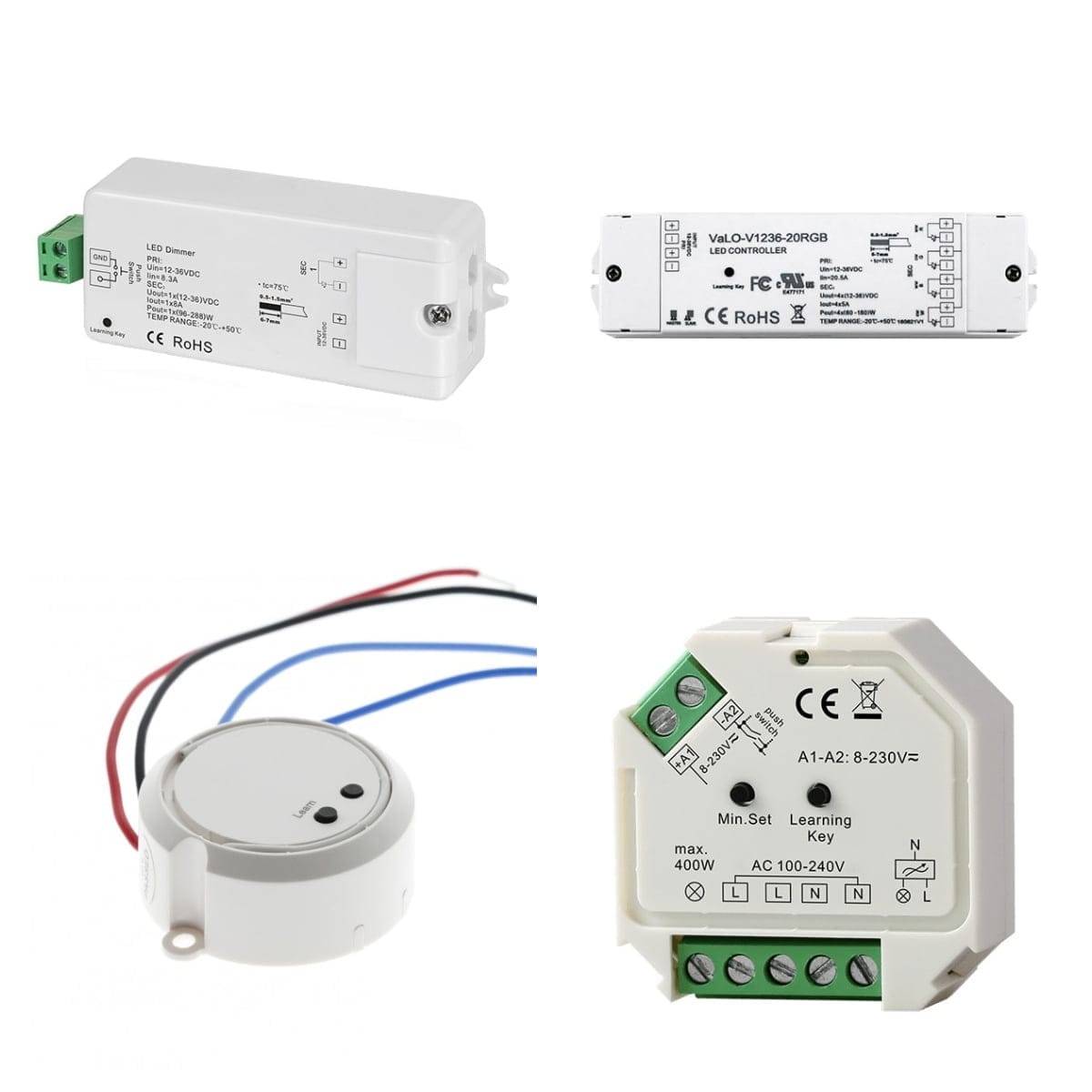

Controllo dell'illuminazione senza fili (RF): che tipo di ricevitori sono necessari?

Per l'illuminazione a LED, i ricevitori vengono scelti in base al tipo di LED. Ce n'è uno per l'illuminazione a strisce e uno per l'illuminazione a spot e a pannelli. Le caratteristiche dei ricevitori si differenziano per il fatto che il ricevitore per le strisce LED viene installato tra la striscia e il trasformatore (sul lato secondario). La capacità di dimmerazione del trasformatore è quindi irrilevante. Nel caso di apparecchi di illuminazione a spot e a pannello, il ricevitore viene montato tra il trasformatore e la rete elettrica (lato primario) e l'apparecchio deve avere un trasformatore dimmerabile a triac.

I ricevitori collegati alla rete elettrica, cioè al lato primario, richiedono qualifiche elettriche adeguate. I collegamenti sul lato a bassa corrente (12-36V) possono essere effettuati dal consumatore se ha sufficiente dimestichezza con l'argomento.

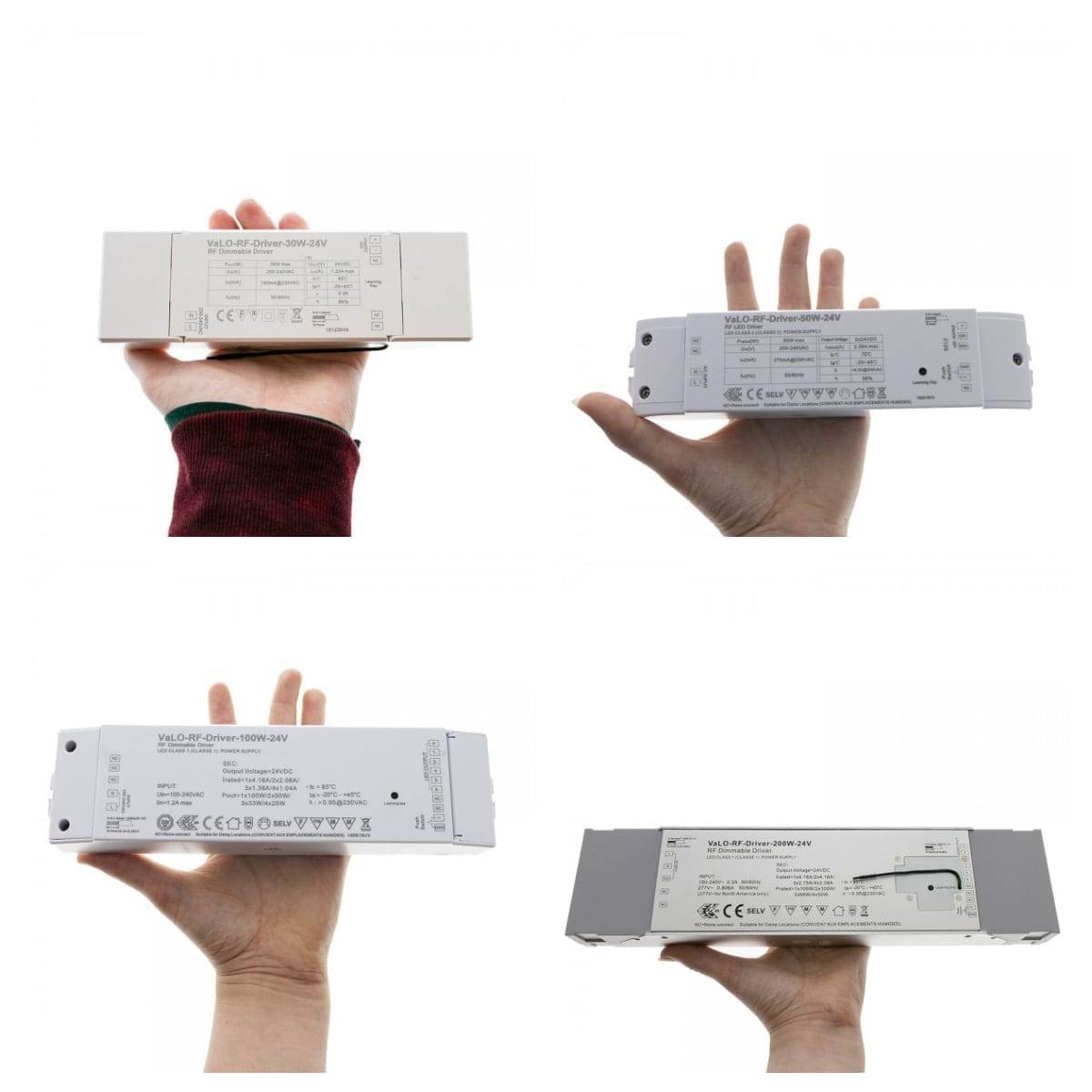

Soprattutto per le strisce LED a 24V, sono disponibili trasformatori con funzionalità RF. Con questi trasformatori RF non è necessario un ricevitore separato per la striscia LED. Per il controllo wireless, è necessario solo un pulsante di controllo. Sono un'opzione conveniente quando le strisce LED sono controllate, cioè accese, spente e dimmerate in gruppi dimensionati per trasformatore. In altre parole, la striscia o le strisce LED dietro un singolo trasformatore vengono accese, spente e dimmerate contemporaneamente.

Per le installazioni spot e a pannello più esigenti, è disponibile anche un trasformatore dimmerabile RF e regolabile in mA. I dip-switch sul trasformatore consentono di regolare la quantità di corrente (A) in base agli apparecchi di illuminazione. Sono particolarmente utili per gli spot e i pannelli a temperatura controllata che devono essere controllati in modalità wireless. I trasformatori non sono dotati di spina. L'installazione viene solitamente eseguita da un elettricista professionista. Su richiesta, possiamo installare una spina al massimo. Su richiesta, il trasformatore può essere collegato con un cavo a spina di 5 m, in modo che l'utente possa anche collegare il trasformatore alla rete elettrica.

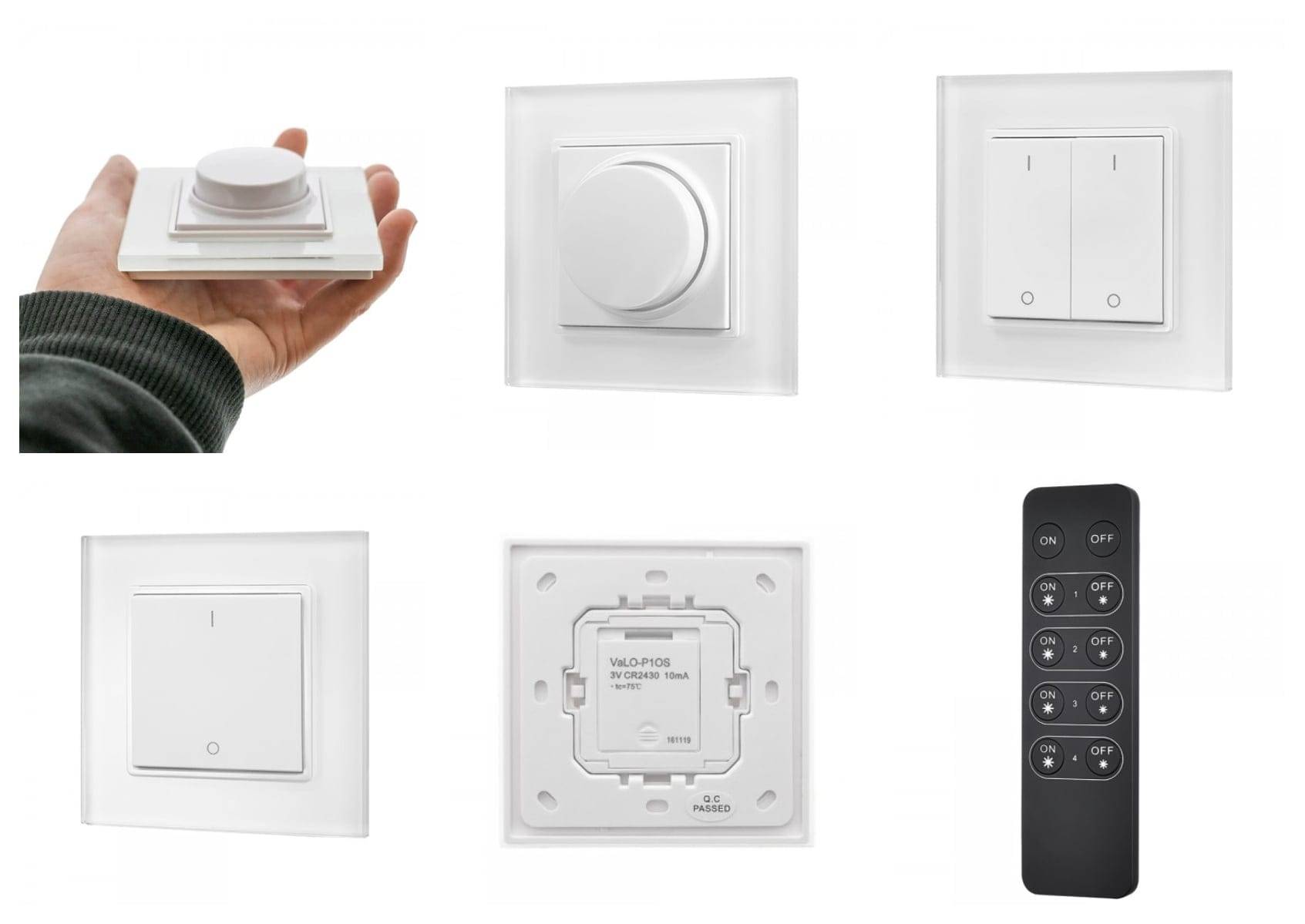

Controllo wireless - opzioni dei pulsanti

Sia i pulsanti a parete che i comandi che assomigliano a un telecomando tradizionale possono essere utilizzati come controller. Possono essere utilizzati per spegnere e accendere le luci e per regolare la luminosità. I pulsanti funzionano con tutti i ricevitori, sia primari che secondari. Il pulsante rotante a parete è il più diffuso per l'utilizzo con un gruppo. Accendendo e spegnendo le luci, ruotano in senso orario per illuminare le luci e in senso antiorario per attenuarle.

I pulsanti a una e due parti illuminano le luci quando si tiene premuto il pulsante ( I ) e le attenuano quando si tiene premuto l'altro pulsante ( O ). Dietro il pulsante si trova un vano per la batteria. Il prodotto viene fornito con una batteria. La batteria dura anni ed è facile da sostituire semplicemente rimuovendo il centro del pulsante.

Il telecomando nero può essere utilizzato per regolare 1-4 gruppi di apparecchi. Il pulsante superiore accende o spegne tutti i gruppi contemporaneamente. Di seguito sono riportate le immagini dei pulsanti di controllo degli apparecchi di illuminazione. Inoltre, offriamo anche pulsanti wireless per apparecchi e strisce CCT (Colour Temperature Controlled) e RGBW (Colour Changing LED Strip).

I pulsanti di controllo offrono anche un'opzione per le situazioni in cui il luogo di installazione è alimentato da un pulsante a parete e l'apparecchio o il gruppo di apparecchi deve essere controllato in modalità wireless oltre al pulsante a parete. Questo dimmer può essere utilizzato per controllare in modo affidabile tutti i tipi di apparecchi LED, come strisce LED, pannelli, spot, apparecchi a parete e a soffitto, purché il trasformatore sia dimmerabile a triac. Il pulsante stesso è dotato di un trasmettitore RF che può essere abbinato a un controller wireless. L'installazione deve essere effettuata da un elettricista professionista, poiché il controller è alimentato dalla rete elettrica.

Raggruppare e collegare strisce Led - ricevitori e pulsanti

Creare e utilizzare i gruppi di apparecchi desiderati è semplice. È possibile collegare più pulsanti di controllo a un unico ricevitore, in modo che lo stesso apparecchio/gruppo di apparecchi possa essere azionato (acceso, spento e dimmerato) con più pulsanti, ad esempio da diverse parti di una grande stanza. Questo può essere fatto anche dall'utente.

Diversi gruppi di apparecchi di illuminazione possono essere combinati dietro un unico pulsante, in modo che premendo un solo pulsante si possano accendere contemporaneamente diversi gruppi di apparecchi di illuminazione, se lo si desidera. Ad esempio, tutte le luci controllate in modalità wireless di una singola stanza possono essere accese e spente contemporaneamente, se lo si desidera.

La regola di base è che il destinatario definisce il gruppo. Un ricevitore può appartenere a un solo gruppo. Tutti gli apparecchi e i bracci collegati allo stesso ricevitore funzionano attraverso questo ricevitore e il pulsante di controllo ad esso collegato.

L'immagine qui sotto illustra come installare il ricevitore per strisce LED tra la striscia LED e il trasformatore. In questo modo è possibile alimentare diversi gruppi di strisce da un unico trasformatore. Ad esempio, consideriamo una task light in cucina e una luce d'atmosfera in cima a un armadio. Le strisce LED possono avere potenze diverse e persino temperature di colore diverse, purché la tensione sia la stessa per entrambe, perché sono alimentate dallo stesso trasformatore.

Quando si collega la striscia Led al ricevitore, spesso è necessario un cavo intermedio per tenere nascosti il ricevitore e il trasformatore. Puoi saldare la quantità necessaria di cavo per mobili all'estremità della striscia Led, oppure utilizzare i connettori WAGO a due poli (connettori a leva) se la striscia ha già un cavo per mobili. Collega il filo rosso positivo e il filo nero negativo all'estremità del LED del ricevitore. L'estremità di ingresso del ricevitore è collegata anche ai fili nero e rosso, che sono collegati al lato a bassa corrente del trasformatore (12-24V). Se necessario, si utilizzano due connettori WAGO a tre posizioni per unire i plus e i minus. Se il trasformatore ha una spina, viene inserito nella presa e le strisce LED si accendono.

Installazione di ricevitori e pulsanti per strisce LED - considera il carico totale

Il ricevitore per strisce LED funziona con strisce LED sia a 12V che a 24V. A seconda del prodotto, il carico massimo del ricevitore per strisce LED è di 8A o 20A. 8A sono sufficienti per 192 watt di strisce LED da 24V, cioè per esempio per circa 10 metri di strisce da 14,4W/m.

Se vuoi conoscere il carico esatto, potrebbe essere necessario un piccolo calcolo per assicurarti che il ricevitore sia in grado di gestire il carico richiesto dal nastro. La formula è nota dalle lezioni di fisica: P/U=I, quindi W/V=A. Ad esempio, se la potenza del nastro è di 14,4W/m e ne hai cinque metri, la formula è W=14,4*5=72W. Se il nastro è a 24V, la risposta è 3A.

Come collegare il ricevitore e il pulsante

I principi generali di funzionamento e le istruzioni per l'accoppiamento sono gli stessi per i dispositivi RF, indipendentemente dal ricevitore in tuo possesso. Dopo aver effettuato i collegamenti

1. Accendi la corrente e le lampade o le strisce si accenderanno.
2. Rimuovi il coperchio di plastica tra le batterie del pulsante.
3. Per aprire la connessione, premi il pulsante di apprendimento sul ricevitore per circa un secondo.
4. Entro circa 1-2 secondi, premi il pulsante a cui vuoi collegarti. La luce / striscia led lampeggerà per indicare che è stata stabilita una connessione.

Una volta stabilita la connessione, il pulsante wireless può essere utilizzato per accendere, spegnere e attenuare/luminare la lampada/striscia led. Non è necessario ristabilire la connessione anche se l'alimentazione viene a mancare in qualsiasi momento, ma la connessione viene mantenuta. Se vuoi collegare più di un pulsante allo stesso ricevitore, ripeti i passaggi da 2 a 4 con un altro pulsante.

Se la lampada non si affievolisce correttamente, ma lampeggia e si spegne, sfarfalla o si affievolisce da sola, l'accoppiamento va smontato e riprovato. Il cavo di alimentazione può essere scollegato per un breve periodo e poi ricollegato. Per annullare l'abbinamento, premi il pulsante Learn per 5 secondi mentre l'apparecchio è acceso fino a quando la luce lampeggia. La moderazione è fondamentale in questa fase. Controlla il punto due e ripeti i passaggi 3 e 4. Fai delle pause chiare tra la disconnessione e la riconnessione.

Controllo front-end wireless - selezione del ricevitore, raggruppamento e commutazione degli apparecchi di illuminazione

È anche facile creare e utilizzare gruppi di apparecchi di illuminazione dimmerabili. Tuttavia, l'installazione deve essere effettuata da un elettricista professionista e i ricevitori sono solitamente nascosti in un controsoffitto o all'interno del corpo dell'apparecchio. Questi ricevitori da 230 V consentono inoltre di collegare più pulsanti di controllo a un unico ricevitore e di azionare lo stesso apparecchio/gruppo di apparecchi (accensione, spegnimento e dimmerazione) da più pulsanti di controllo, ad esempio da diverse parti di una grande stanza. La possibilità di collegare in catena i trasformatori triac dimmerabili, ad esempio nei faretti, rende più facile per l'installatore formare gruppi di apparecchi, dove il ricevitore è il primo del gruppo.

Il carico massimo del ricevitore è di 100W o 400W. Il consumo energetico più comune degli spot è di 9W, quindi puoi raggruppare fino a 10 spot nel ricevitore, ad esempio. Per i pannelli più grandi, 100W saranno facilmente troppi, quindi ad esempio per 4 pannelli 600*600 da 36W, si sceglierà un ricevitore più grande da 400W.

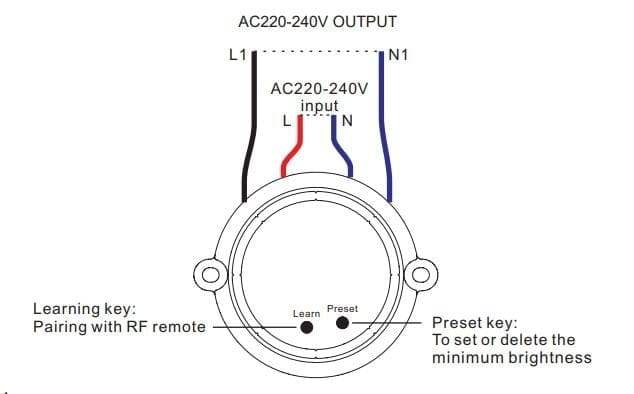

Nella figura sottostante, puoi vedere che il ricevitore è collegato alla rete elettrica. L'uscita va al LED e l'ingresso all'alimentatore. Il livello minimo di oscuramento è regolabile anche dal ricevitore (Preset).

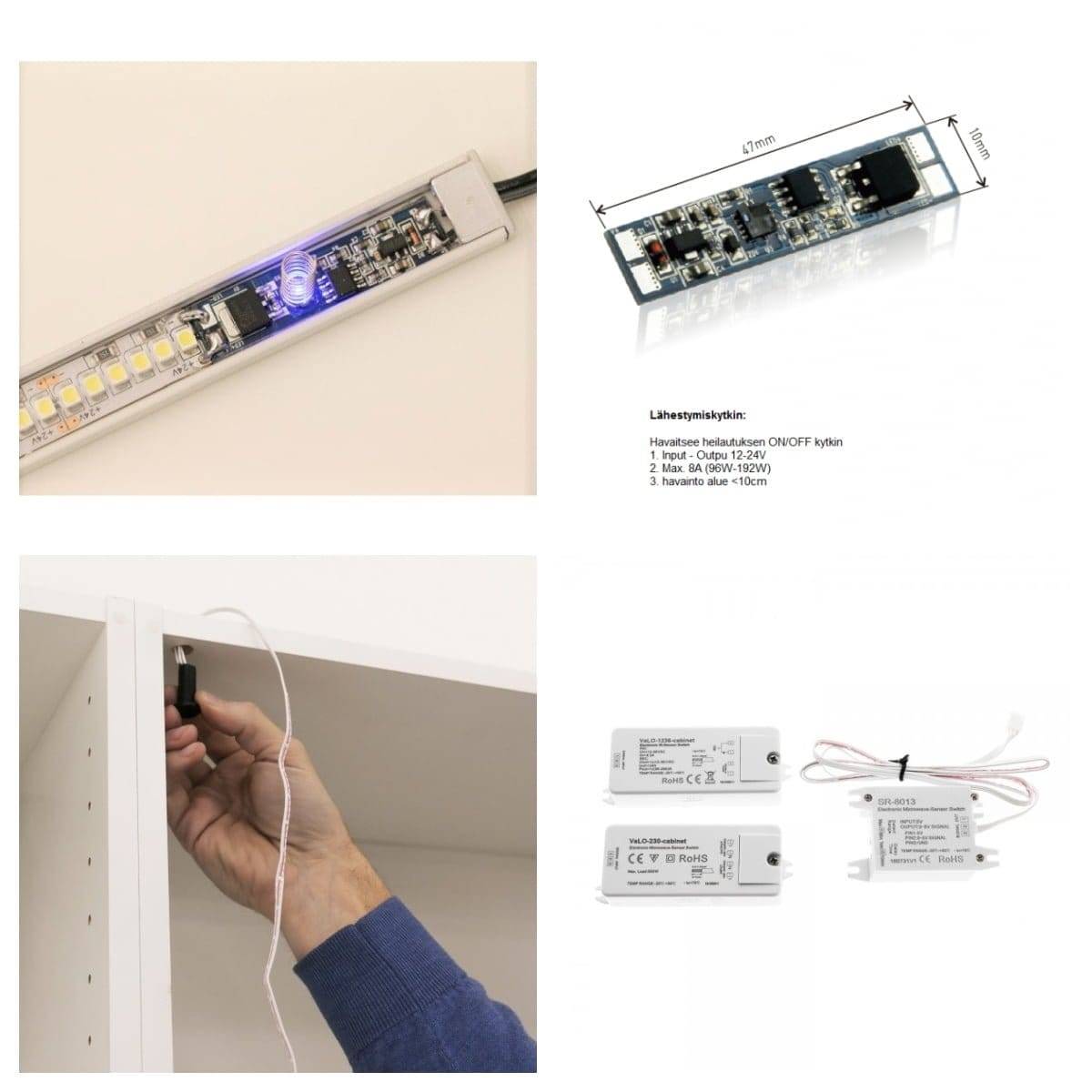

La striscia Led può essere utilizzata anche con altri metodi di controllo wireless.

Puoi anche installare tu stesso la striscia LED o far installare un interruttore a sfioramento o a battente dimmerabile come interruttore di controllo. Inoltre, è possibile utilizzare un interruttore per armadio per rilevare l'apertura di una porta e un sensore di avvicinamento con distanza di rilevamento regolabile.

Serviamo tutti i tipi di esigenze di illuminazione a LED e progettiamo pacchetti gratuiti con i nostri clienti. Contattaci se, ad esempio, hai bisogno di un binario led personalizzato da LedPaja in modo economico o se hai bisogno di un progetto di illuminazione.

Scopri di più sui prodotti di controllo wireless

I prodotti per il controllo wireless di cui si parla in questo articolo sono disponibili nel nostro negozio web nella categoria Controllo RF wireless.
