L'illuminazione a strisce LED è un modo popolare e versatile per portare la luce nelle case, negli spazi di lavoro e negli ambienti pubblici. Ma affinché l'illuminazione funzioni in modo affidabile e sicuro, una cosa è particolarmente importante: la scelta del cavo per strisce LED. La scelta del cavo giusto influisce direttamente sul funzionamento delle luci, sulla facilità di installazione e sull'aspetto finale. In questo articolo vedremo quali sono i tipi di cavo adatti ai diversi tipi di strisce LED, come il colore e la larghezza del cavo influiscono sull'installazione e quali sono i consigli pratici da tenere in considerazione. Offriamo un'assistenza esperta per l'intero processo: dalla progettazione ai cavi, agli apparecchi di illuminazione, al controllo e all'installazione.

1. Nastro LED monocolore: è sufficiente un cavo a due conduttori.

La striscia LED monocromatica è una soluzione semplice ed efficace per l'illuminazione indiretta, ad esempio. In questo caso, la scelta del cavo per la striscia LED è semplice: è sufficiente un cavo a due conduttori. Un filo conduce al polo positivo e l'altro al polo negativo. La qualità del cavo è comunque importante: un cavo di scarsa qualità può causare cali di tensione o addirittura surriscaldamento. Il colore del cavo deve essere scelto in base all'ambiente: il nero si sposa con uno sfondo scuro, il bianco con una superficie chiara. Il cavo bipolare è facile da saldare direttamente alla striscia LED o da collegare con connettori a leva. Offriamo cavi metrici e set di cavi già pronti che si adattano direttamente alla striscia e all'alimentatore. Con la giusta scelta del cavo, l'installazione è rapida e l'illuminazione funziona perfettamente.

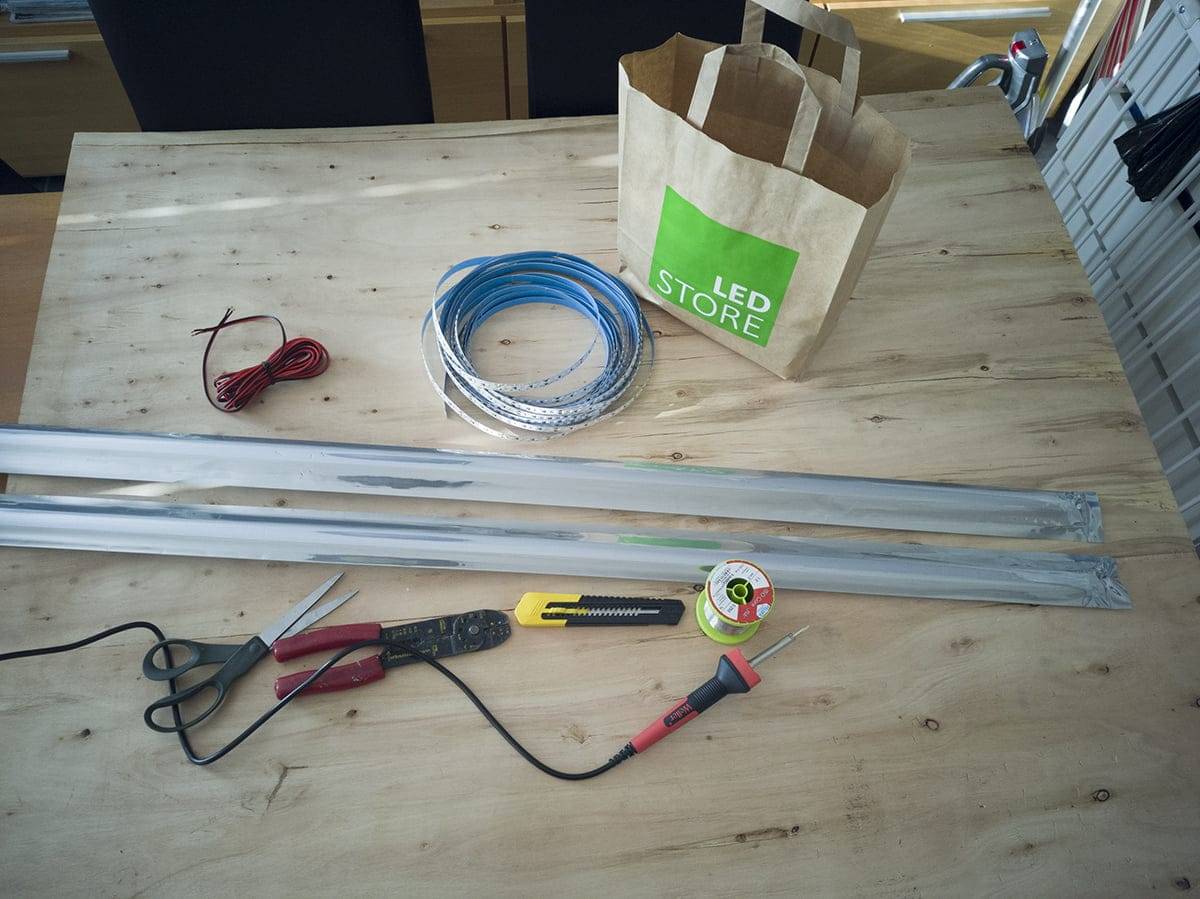

selezione del cavo a nastro led
Per iniziare il lavoro di installazione, ti serviranno una striscia LED, un profilo di alluminio, una scatola di latta e un cavo a bassa corrente a due poli.

2. nastro CCT-led - cavo tripolare per il controllo della temperatura del colore

Il nastro CCT-led necessita di un cavo a tre conduttori. In questo modo è possibile controllare due diverse tonalità di bianco, caldo e freddo. Il terzo filo funge da pulsante comune più. La scelta del cavo per il nastro CCT-led richiede precisione, poiché un cablaggio errato può impedire il funzionamento della funzione di controllo. Ti consigliamo di utilizzare cavi chiaramente contrassegnati in cui i colori dei fili siano facilmente distinguibili. Nella pratica, tuttavia, possono esserci differenze tra i vari lotti di prodotti, quindi è bene controllare e testare i punti di partenza dei cavi e della striscia LED prima di assemblare e installare l'unità.

Si consiglia di utilizzare connettori a pistone, ma quelli a leva possono facilitare l'installazione, soprattutto in spazi ristretti. Anche lo spessore del cavo influisce sul flusso di corrente: un cavo troppo sottile può causare l'affievolimento della luce su lunghe distanze. LedStore può aiutarti a scegliere la lunghezza del cavo e la sezione trasversale più adatta alla potenza della striscia. Se scelta e installata correttamente, la striscia CCT offre un'esperienza di illuminazione versatile e piacevole. Sono disponibili anche cablaggi già pronti con sdoppiatori. Le strisce LED CCT non dispongono di connettori già pronti, pertanto la striscia LED viene collegata al cavo tramite saldatura.

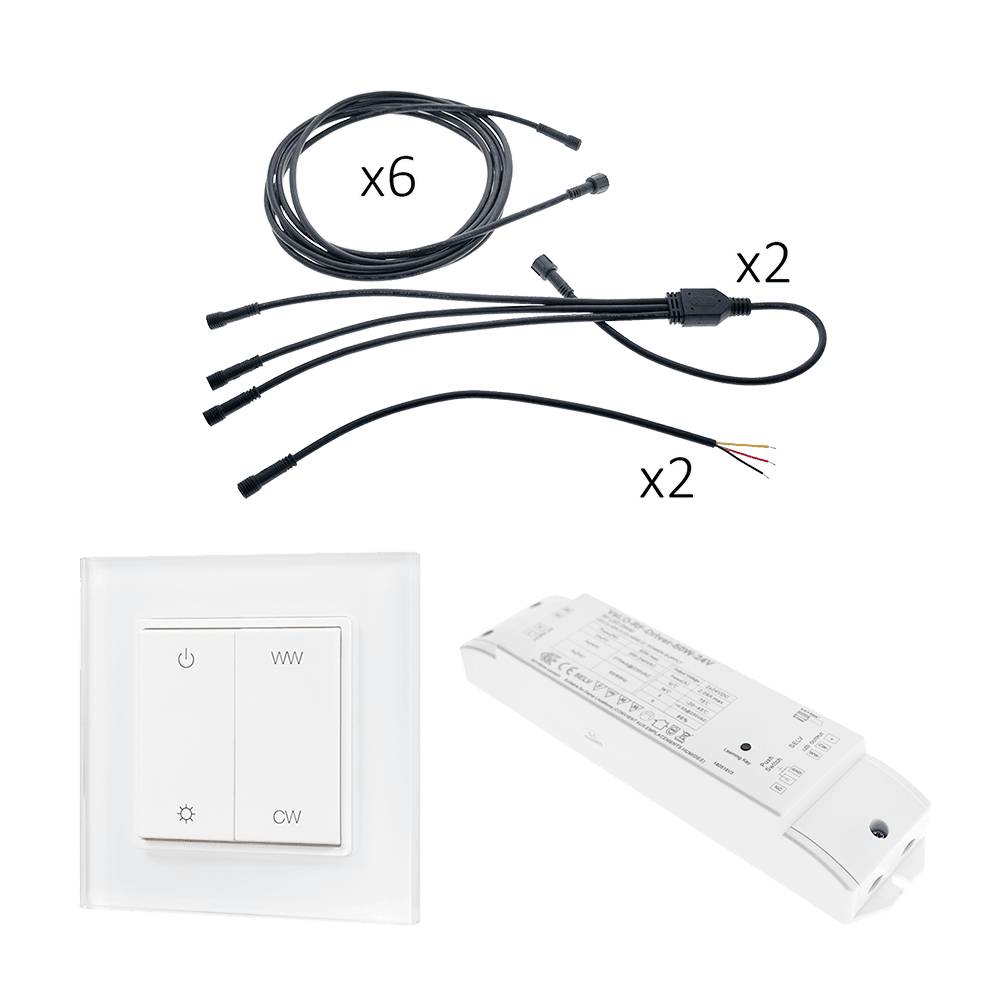

Selezione del cavo a nastro a led cablaggio tripolare, trasformatore, controller
Per installare un kit di faretti CCT hai bisogno di un trasformatore, di fili a tre conduttori e di un pulsante per controllare la temperatura di colore e la luminosità delle luci.

3. Nastro led RGB+W - cavo a cinque fili per colori e bianco

Il nastro a led RGB+W combina luci a colori e un LED bianco separato, quindi necessita di un cavo a cinque conduttori. Ogni colore (R, G, B) e il bianco hanno un proprio filo, ed è necessario anche un filo positivo comune. La scelta del cavo per la striscia LED RGB+W richiede attenzione, poiché il numero di fili aumenta la sfida dell'installazione. I cavi a quattro e a cinque conduttori si confondono facilmente; ricorda che l'RGB senza bianco può essere realizzato con quattro conduttori, ma se il bianco è incluso, i conduttori devono essere cinque.

La larghezza del cavo è maggiore rispetto ai cavi più semplici, quindi è bene prevedere uno spazio sufficiente per l'installazione. Il pistonaggio garantisce un contatto ottimale, ma i connettori a leva funzionano anche in caso di tirate brevi. La nostra gamma comprende cavi progettati specificamente per i nastri RGB+W, che si inseriscono direttamente nei controller e negli alimentatori. Se il cavo è stato scelto correttamente, il nastro RGB+W funzionerà correttamente, fornendo un'illuminazione d'atmosfera e una pratica luce bianca a diversi livelli di luminosità.

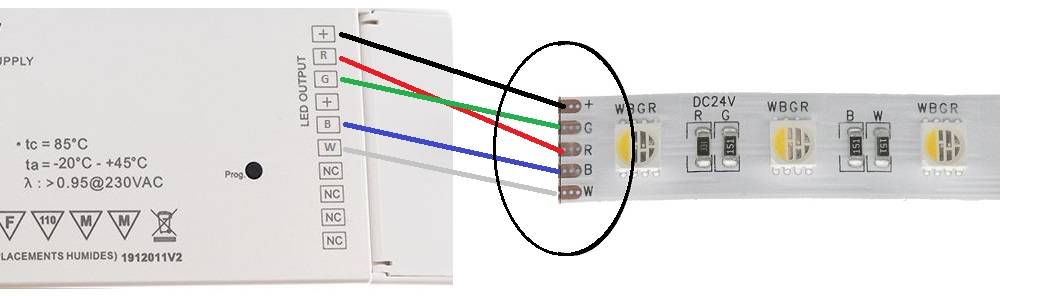

selezione del cavo a nastro led, il nastro RGB+W a volte incrocia i fili
A volte i fili si incrociano durante l'installazione, quindi fai attenzione quando colleghi i fili al trasformatore.

4. Nastro a led RGB+CCT - il cavo a sei conduttori richiede spazio e precisione

Il nastro led RGB+CCT è l'opzione più versatile e richiede un cavo a sei conduttori per essere controllato. In questo modo è possibile controllare sia il colore che il bianco regolabile. La scelta del cavo per il nastro led RGB+CCT è particolarmente importante perché il cavo è largo e richiede spazio per l'installazione. L'avvolgimento è quasi essenziale per garantire che tutti i fili siano fissati correttamente alla striscia. I connettori a leva possono funzionare per brevi tratti, ma per una lunga durata è necessaria la saldatura.

La larghezza del cavo può arrivare a 10 mm, quindi è necessario verificare in anticipo le dimensioni del profilo di installazione. LedStore offre cavi progettati specificamente per i nastri RGB+CCT e compatibili con controller e alimentatori. Con il cavo giusto, è possibile raggiungere senza problemi anche lunghe tratte di 20-30 metri fino al trasformatore.

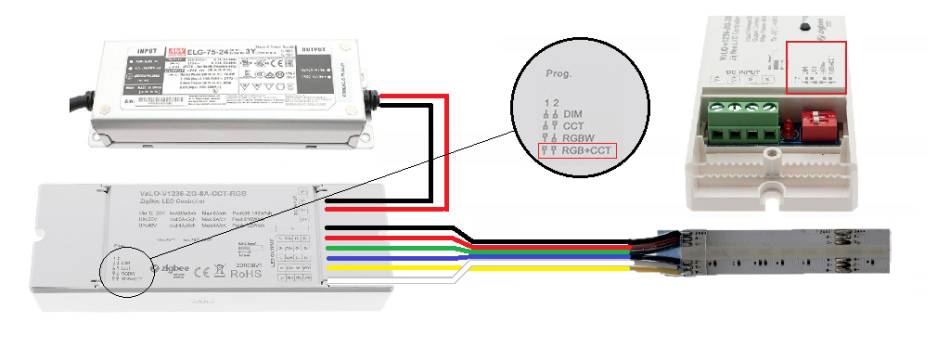

selezione del cavo a nastro led Ricevitore ZIGBEE e connessione a nastro led RGBCCT
Anche per il ricevitore ZIGBEE e il collegamento della striscia luminosa a led RGB+CCT è necessario cambiare l'impostazione del ricevitore in RGB+CCT.

5. Colore e larghezza del cavo: rifinisci l'installazione in modo ordinato.

Il colore e la larghezza del cavo influiscono sull'aspetto e sulla praticità dell'installazione. Il cavo nero si adatta agli ambienti scuri, come ad esempio dietro un mobile o un profilo nero. Il cavo bianco è adatto alle superfici chiare e alle installazioni a vista. La scelta del cavo per la tua striscia Led non è solo una decisione tecnica: influisce anche sul risultato visivo. I cavi più larghi, come quelli a sei conduttori, richiedono più spazio e un'attenta posa.

Possiamo aiutarti a scegliere la giusta larghezza del cavo e, se necessario, offrirti soluzioni personalizzate. Per l'installazione, è consigliabile utilizzare dei pressacavi per proteggere il cavo e dare una finitura professionale, soprattutto per i cavi piatti a isolamento singolo (RGB+W e RGB+CCT). La piegabilità del cavo influisce anche sulla facilità di installazione in spazi ristretti. In linea di massima, i cavi a bassa corrente sono molto flessibili. Se il cavo viene scelto correttamente, l'installazione è più veloce e l'illuminazione funziona in modo affidabile.

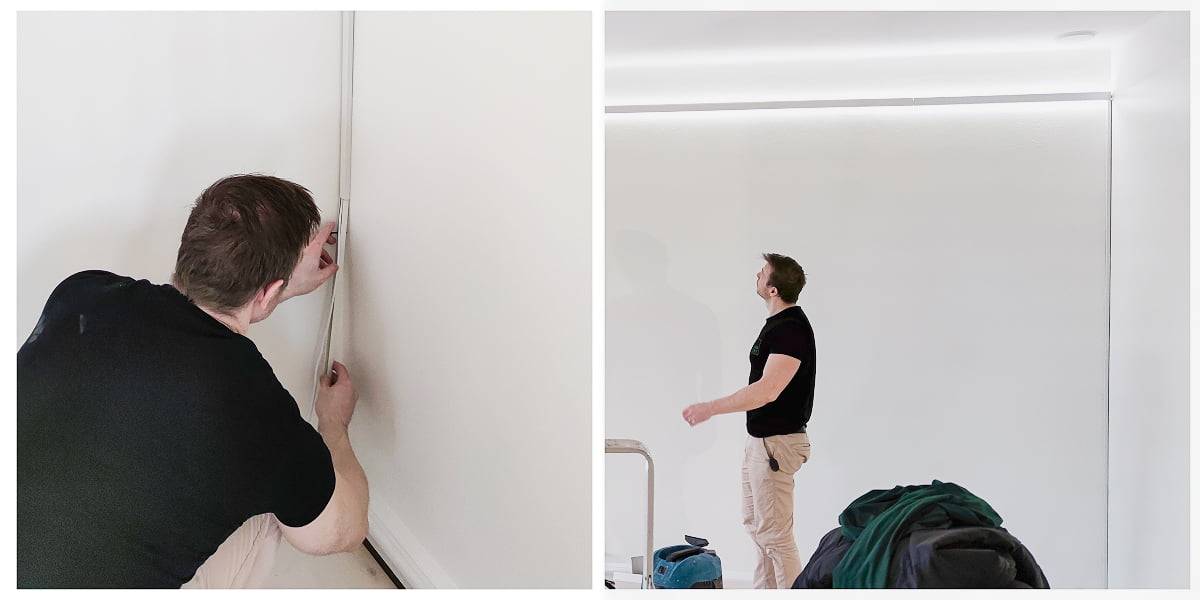

Installazione delle luci a led come montaggio a superficie, profilo a superficie e canalina per il cavo
L'installazione della striscia luminosa a LED richiede una canalina per i cavi di superficie.

Sommario - La scelta del cavo per la striscia Led gioca un ruolo fondamentale per il successo dell'installazione.

La scelta del cavo per la tua striscia Led è una parte fondamentale per il successo di un progetto di illuminazione. Il cavo giusto garantisce che le luci funzionino come previsto, che l'installazione sia sicura e che il risultato finale sia ordinato. Il numero, il colore e la larghezza dei conduttori del cavo devono essere adeguati al tipo di striscia e all'ambiente di installazione. I connettori a spirale o a leva completano le giunzioni e un cavo di qualità durerà per decenni.

LedStore offre un'assistenza esperta durante l'intero processo: dalla progettazione ai cavi, agli apparecchi di illuminazione, al controllo e all'installazione. Con il cavo giusto, la striscia LED funziona in modo affidabile e il progetto di illuminazione è un successo dall'inizio alla fine.

Prodotti per l'installazione di strisce led
Il cavo a nastro LED è una parte importante dell'installazione. L'immagine mostra un cavo CCT bianco con controllo Zigbee, un profilo superficiale nero per la striscia LED e una striscia CCT (temperatura di colore controllata).

Scopri la gamma di cavi LedStore

Dai un'occhiata alla nostra ampia gamma di cavi e contattaci per il cablaggio se ne hai bisogno. Per tutte le tue esigenze in fatto di LED, offriamo un servizio personalizzato sia ai clienti privati che alle aziende.

Per saperne di più sulle installazioni di strisce LED e su altri aspetti tecnici, leggi i vari articoli del nostro blog, come ad esempio

1. Mikä kaapeli sopii yksiväriselle led-nauhalle?

Per una striscia LED monocolore, è sufficiente un cavo a due conduttori con un filo più e uno meno.

2. Tarvitaanko CCT-led-nauhalle erityinen kaapeli?

Sì, il nastro CCT richiede un cavo a tre conduttori per poter regolare separatamente i bianchi caldi e freddi.

3. Mikä kaapeli sopii RGB+CCT-led-nauhalle?

RGB+CCT richiede un cavo a sei conduttori per consentire il controllo del colore e del bianco regolabile.

4. Miten kaapelin väri vaikuttaa asennukseen?

Il colore del cavo deve essere scelto in base all'ambiente: il nero si sposa con uno sfondo scuro, il bianco con una superficie chiara.

5. Voiko kaapelin liittää ilman kolvausta?

Sì, i connettori a leva sono un'altra buona opzione, ma il pistonaggio garantisce la connessione migliore e più duratura.
