Questo articolo sull'installazione di Zigee ti illustra il cablaggio degli apparecchi CCT per il controllo della temperatura di colore scorrevole e per gli apparecchi monocromatici. Cablaggio, posizionamento e carico del trasformatore e controllo wireless Zigbee. Guida all'accoppiamento di pulsanti e trasformatori e all'accoppiamento con hub/bridge (Philips Hue e Samsung Smart Things). Infine, opzioni per l'utilizzo di controller se gli interruttori a parete sono già cablati. Saremo lieti di fornire ulteriori informazioni su questi argomenti. Poiché gli argomenti trattati sono molti, non saremo in grado di rispondere a tutte le tue domande in questo blog :)
Gli apparecchi CCT sono versatili
Gli apparecchi di illuminazione dimmerabili con controllo della temperatura di colore offrono più opzioni di utilizzo rispetto agli apparecchi di illuminazione dimmerabili mono-tono. Cambiare i Kelvin della luce bianca, da calda a fredda, ha un ruolo importante nel creare l'atmosfera di una stanza. LedStore offre da diversi anni prodotti con temperatura di colore regolabile, come strisce, spot e pannelli LED, e la loro popolarità è in costante crescita. Allo stesso tempo, anche le opzioni per le soluzioni di controllo wireless si sono ampliate: le più recenti sono le soluzioni di controllo intelligente con protocollo Zigbee, compatibili con le interfacce di numerosi produttori, tra cui Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya) e l'hub USB Conbee 2 (appi Deconz / Phoscon), il più versatile ma anche il più familiare della gamma LedStore.
Cablaggio di apparecchi con controllo della temperatura di colore (CCT)
In un'installazione Zigbee, è bene sapere che il cablaggio a bassa corrente degli apparecchi di illuminazione con controllo della temperatura di colore richiede un cavo a tre fili, cioè più e due meno. Dall'alimentatore, la tensione viene regolata tra i due poli negativi, consentendo alla temperatura di colore della luce di cambiare continuamente da bianco caldo a bianco freddo (tra WW bianco caldo e CW bianco freddo). Di solito si utilizza un'uscita a tre poli min. In genere, il cavo tripolare 3x0,5mm2 viene utilizzato per carichi bassi. È possibile utilizzare anche un cavo 3x1,5 mm2.
Se gli apparecchi sono regolabili in base al colore, allora si tratta di apparecchi RGBW, ovvero a cinque poli, più e quattro meno (rosso, verde, blu, bianco). Esistono anche apparecchi con regolazione della temperatura di colore e della luce bianca. Gli apparecchi RGB + CCT hanno cinque minus (rosso, verde blu, bianco caldo, bianco freddo) oltre a un plus. Tuttavia, in questa sede ci concentreremo solo sugli apparecchi CCT, in cui si desidera regolare la temperatura di colore della luce in modo continuo dal controller.
LedStore offre anche un'ampia gamma di apparecchi con una scelta di tre tonalità di luce una volta installati. L'interruttore si trova sul lato dell'alimentatore e una volta selezionata la temperatura di colore, questa non può essere regolata dal controller. Gli apparecchi sono dimmerabili dal controllo.

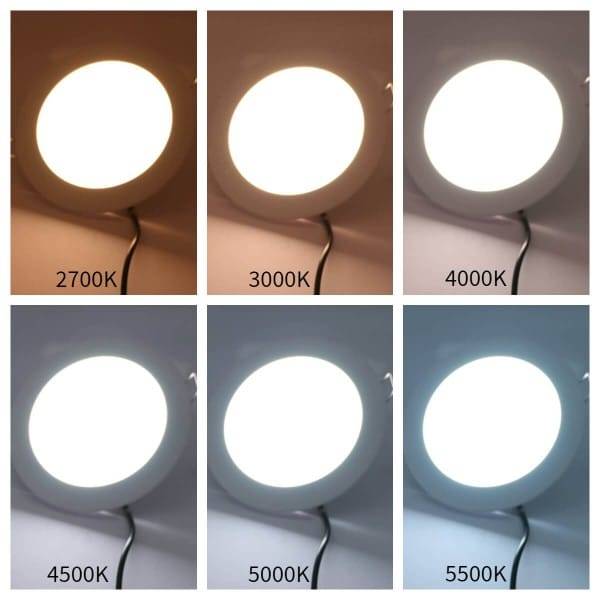

Esempi di diverse temperature di colore della luce. Plafond 160 12W ad incasso.
Nelle immagini qui sotto, gli spot sono dotati di serie di un alimentatore/scatola di giunzione concatenabile, dove la temperatura di colore della luce viene selezionata tra tre opzioni al momento dell'installazione. Questi spot sono installati "normalmente" e il tono della luce non viene regolato dal controller, ma solo l'oscuramento dal controller. Tuttavia, con l'utilizzo di un ricevitore di gruppo, questi spot possono essere controllati in modalità wireless tramite Zigbee, se lo si desidera. Il ricevitore viene installato sul lato primario, come in questo caso: Ricevitore LED 230 V - VaLO Zigbee, per lampade a led, dimmerabile, max. 250 W .
I downlight o faretti di LedStore hanno un alimentatore sostituibile e incatenabile di serie e una scelta di tre temperature di colore della luce.
Cablaggio per punti e pannelli
Dai faretti e dai pannelli (sia quadrati che rotondi), i fili per l'apparecchio di illuminazione (24 V) sono:
rosso = + più
nero = - negativo, bianco caldo (WW)
blu o giallo = - negativo, bianco freddo (CW)
Gli spot e i pannelli sono dotati di un connettore rapido e di un cavo di uscita pronto per essere rimosso, ad esempio per le connessioni wag (o per le connessioni degli interruttori).
Nell'immagine sottostante, a sinistra, un cavo di 3 metri è collegato al connettore rapido dello spot. Nell'immagine a destra, il cavo fornito con lo spot è stato allungato con connettori a leva paralleli. Nel cavo bianco, verde = (+) per il positivo, nero = (WW) per il caldo e bianco = (CW) per il freddo.
Un cavo tripolare può essere collegato al punto, ad esempio con un Wagoa o un cavo a tre conduttori già pronto con connessioni filettate fissate con un tappo a vite.
I supporti di distribuzione da 3 e 6 lampade possono essere spostati alla distanza desiderata e i distanziatori da 3 metri possono essere combinati liberamente alla lunghezza desiderata. Le prese di distribuzione hanno una lunghezza di 600 mm. Inoltre, la serie comprende un cavo di uscita dall'alimentatore lungo 350 mm. I connettori stessi hanno un diametro di 15 mm, quindi lo spessore del tubo deve essere di almeno 16 mm. Il cavo a doppio isolamento 3x0,5 mm2 ha un diametro di 5 mm. I connettori sono a tenuta stagna e le prese sono supportate da un tirante filettato. I cablaggi sono adatti a spot e pannelli sommergibili regolabili in base alla temperatura del colore.

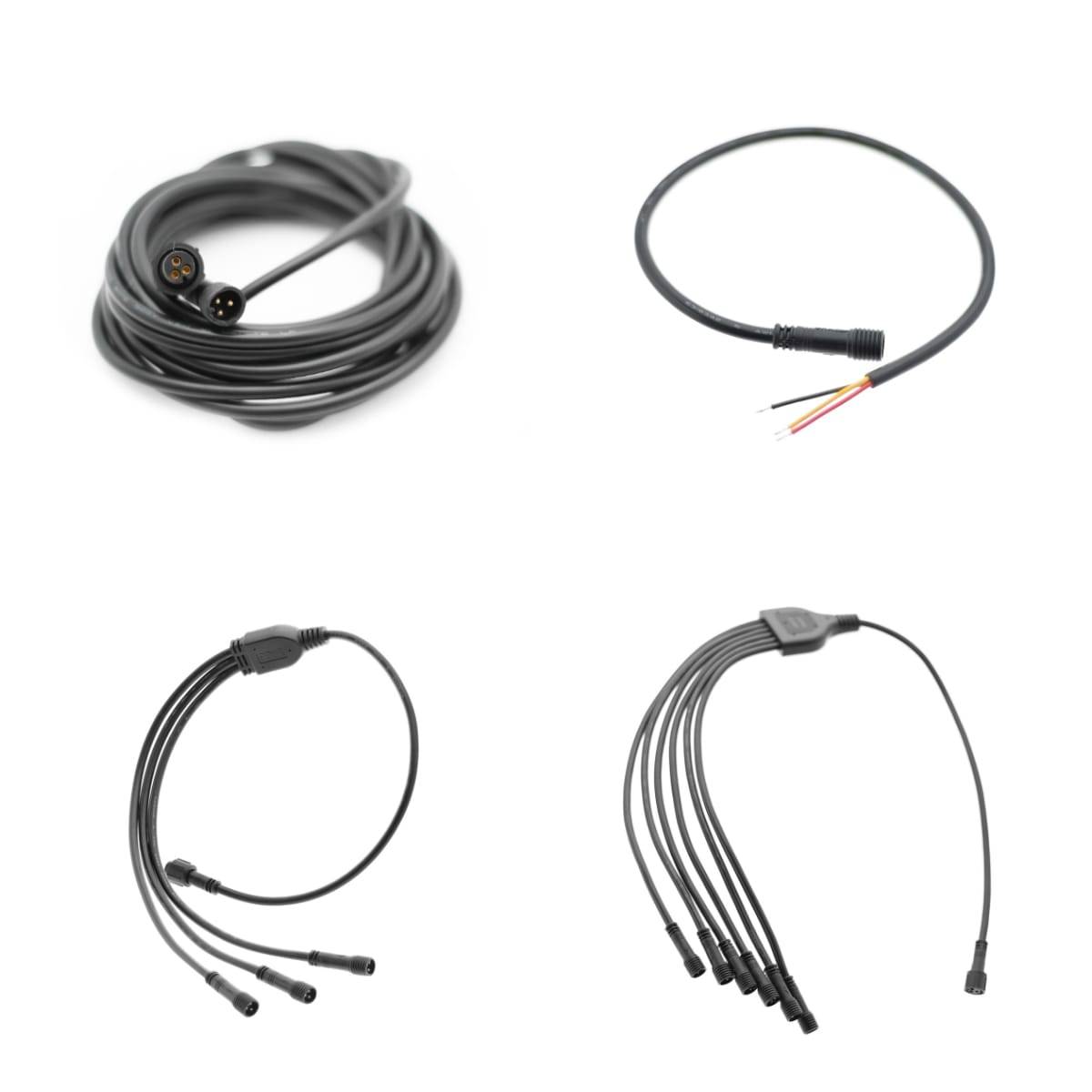

Parti del cablaggio CCT. In alto, un cavo di collegamento di 3 metri e un'uscita di alimentazione (35 cm). In basso, 3 apparecchi e 6 prese di distribuzione (60 cm). Se necessario, gli sdoppiatori possono essere combinati per ottenere una ramificazione per più apparecchi.
Cablaggio per strisce led
Le nostre strisce LED CCT sono già disponibili in sette diverse opzioni di prodotto (11.3.2022) per diversi usi e metodi di installazione. Tuttavia, tutte hanno tre fili che producono diverse tonalità di bianco (regolando la temperatura di colore, o Kelvin). Sulla striscia LED, i punti di interruzione sono contrassegnati dalla tonalità di bianco prodotta da quel punto. Il rotolo di strisce LED da 5 m ha 10 cm di cavo piatto ad ogni estremità. Nella maggior parte delle situazioni, questi non saranno sufficienti per raggiungere l'alimentazione, quindi si può ottenere una striscia di prolunga, ad esempio installando più cavi in parallelo con connettori a leva. Abbiamo anche 3x0,5mm2 di cavo a doppia schermatura con anima bianca disponibile in lunghezze metriche. Il cavo di collegamento può anche essere pre-saldato alla lunghezza appropriata per l'alimentatore, rendendo la connessione ordinata e senza bisogno di connettori a leva. Nel nostro servizio LedPaja eseguiamo ogni giorno questo lavoro per clienti professionali e privati. Consigliamo una lunghezza massima di 10 metri per una singola alimentazione.

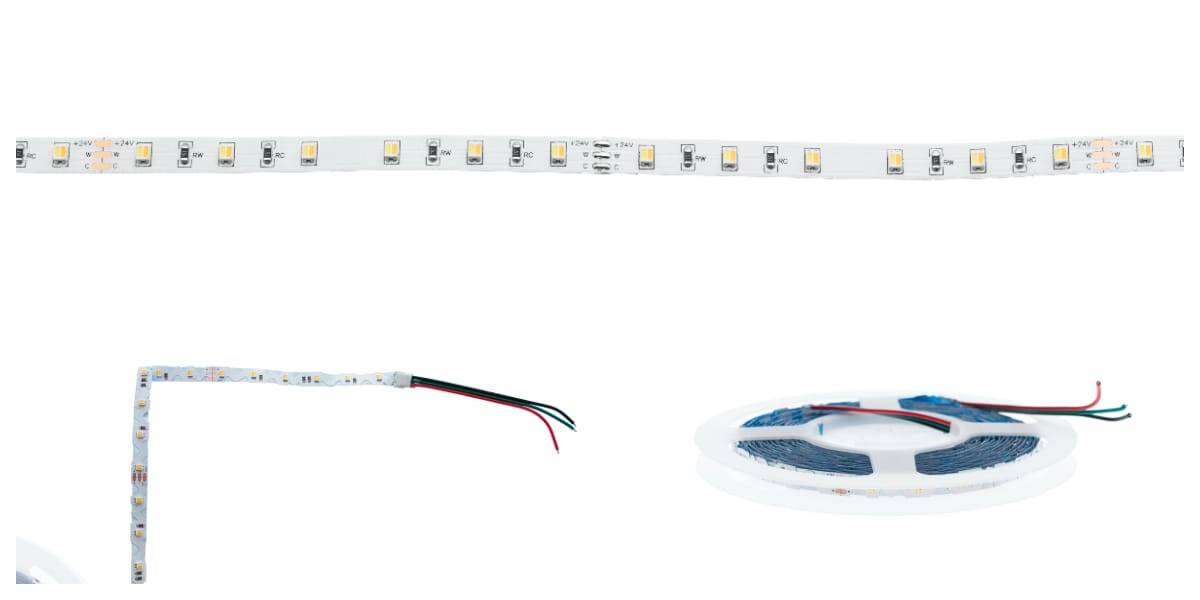

Esistono diversi tipi di strisce LED CCT. Ad esempio, la striscia LED dritta in alto deve essere tagliata agli angoli. La striscia LED piegabile in basso si piega bene agli angoli, ma il profilo di alluminio deve essere montato con precisione sul bordo.
Se l'alimentatore si trova lontano dalla striscia LED, ti consigliamo di collegarlo alla fine della striscia, in modo che la striscia LED e i suoi cavi di collegamento possano essere sostituiti in modo ordinato se necessario. La striscia LED con il cavo di collegamento già pronto può essere fatta passare attraverso il tubo con una molla o una molletta preinstallata. Il collegamento alla corrente debole dell'alimentatore può essere effettuato dal cliente stesso, se lo desidera, con la molletta nel tubo.

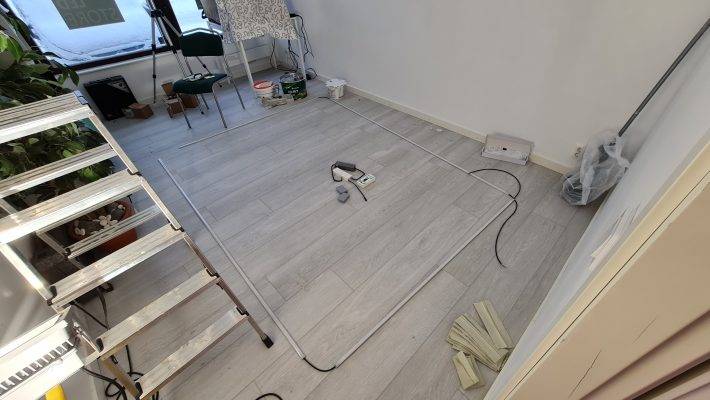

Striscia LED in profilo di alluminio pronta per essere sollevata in posizione. Due binari a forma di L con strisce LED a temperatura variabile. I fili di collegamento alle estremità delle strisce sono piuttosto corti, poiché gli alimentatori sono stati posizionati molto vicino alle strisce.
Come consiglio per l'installazione, ti consigliamo di utilizzare due binari a L e i fili di collegamento adatti all'alimentazione per installare le strisce LED sul perimetro. I fili di collegamento vengono inseriti negli angoli per circa 5-10 cm e collegati in parallelo allo stesso alimentatore.
Posizione e carico degli alimentatori
Quando si installano apparecchi con controllo della temperatura di colore del driver, è necessario un alimentatore separato per ogni gruppo di apparecchi. Con le strisce LED CCT si utilizzano alimentatori a tensione costante a 24VDC. Su LedStore parliamo correntemente di trasformatori, ed è questo il termine che utilizziamo per riferirci ai dispositivi presenti nel nostro negozio online. A seconda delle dimensioni dei pannelli e dei plafond, l'alimentatore può essere posizionato all'interno del foro di montaggio dell'apparecchio, lasciandolo dietro/accanto agli apparecchi.
Per gli alimentatori delle strisce LED e dei faretti è spesso necessaria una botola di servizio. L'alimentatore può anche essere posizionato al centro se il cavo ha una sezione sufficiente. La nostra esperienza ci insegna che è possibile tirare fino a 10 metri prima dell'apparecchio di illuminazionecon un cavo da 3x0,5mm2 e 20 metricon un cavo da 3x1,5mm2. Una soluzione comune è quella di posizionare gli alimentatori sopra o all'interno degli armadi, dove sono ben raffreddati. Inoltre, sono più facili da maneggiare quando si effettuano i collegamenti a coppie (Zigbee o RF).
Il carico del trasformatore per le strisce LED e i gruppi di pannelli LED o spot LED deve essere scelto con un margine di carico del 15-20%. In questo modo il trasformatore non sarà sovraccaricato e non si guasterà prematuramente. Non è consigliabile installare gli alimentatori a ridosso di qualsiasi materiale, anche se sono ben protetti. Infatti, la temperatura superficiale dell'alimentatore può raggiungere i 70-80 gradi Celsius, il che fa arricciare parte della plastica con barriera al vapore e crea una perdita d'aria; in queste situazioni è necessario utilizzare una tavola o un cartongesso per isolare il trasformatore direttamente dalla plastica/carta.
Quindi installa gli alimentatori dietro le botole di servizio, oppure distribuiscili intorno a ogni striscia LED o gruppo di apparecchi. Una "fattoria" di diversi alimentatori di grandi dimensioni in uno spazio ristretto riscalderà la stanza. La temperatura di esercizio dei trasformatori va da -20 a circa +40 gradi Celsius, quindi la stanza deve essere mantenuta al di sotto dei 40 gradi per garantire un buon funzionamento e una lunga durata dell'alimentatore.
Collegamento al controllo Zigbee
In pratica, il controllo continuo della temperatura di colore degli apparecchi di illuminazione si ottiene installando gli apparecchi da controllare in gruppo su un unico ricevitore/trasformatore. In questo caso, ad esempio, gli spot di una stanza sono montati in parallelo su un unico alimentatore, che di solito ha un ricevitore incorporato. Se, ad esempio, nella stessa stanza è necessaria una striscia LED, questa viene collegata a un proprio alimentatore (con ricevitore incorporato). In questo modo, la stanza avrà due gruppi di apparecchi di illuminazione.
Controlli come il controllo mobile, come il Philips Hue qui sotto in combinazione con un bridge (hub), e il telecomando LedStore con controllo standard a 4 gruppi o i controller CCT wireless LedStore.
Poiché gli alimentatori sono a corrente costante, la corrente può essere prelevata dalla stessa alimentazione. Gli alimentatori sono contrassegnati anche con le posizioni per i conduttori CCT da 24 V. Negli alimentatori di controllo Zigbee sono le prime tre uscite, tranne che per il trasformatore da 50W l'ordine è +, - WW, - CW. Se i fili + e - sono invertiti, le luci non si accendono. Se si accendono, ma sono regolate nel modo sbagliato, cioè la luce passa da un bianco caldo a uno più freddo e viceversa, allora i fili del meno sono invertiti. Le luci non si spengono anche se i fili sono sbagliati. Semplicemente non si accendono o sono regolate male. Entrambi i problemi sono facilmente risolvibili invertendo i fili.
Esistono diverse opzioni di controllo per l'illuminazione CCT. A sinistra, il controllo collegato all'app tramite Hue Bridge. Il telecomando LedStore può essere abbinato anche al bridge Philips Hue. Anche il controller a parete può essere collegato al controllo HUE. I regolatori consentono di regolare continuamente la luminosità e la temperatura del colore della luce.
Installazione di Zigbee: quando accoppiarsi con un hub e quando senza hub?
Le fonti di alimentazione (ricevitori) possono essere situate lontano dal controller, poiché la connessione Zigbee crea una rete mesh tra i dispositivi. Ciò significa che la portabilità del segnale da una stanza all'altra non è un problema, anche in una casa di grandi dimensioni. Ogni alimentatore/dispositivo Zigbee trasmette un segnale avanti e indietro. Quando si aggiungono pulsanti di controllo wireless ai dispositivi Zigbee nella fase di accoppiamento, è bene tenere presente che il controller delle luci deve essere vicino, a meno di 10 cm dall'alimentatore/ricevitore, affinché il metodo di accoppiamento Touch Link funzioni. Inoltre, se un gruppo di luci deve essere controllato da più pulsanti wireless, come ad esempio le luci delle scale o dei corridoi, i vari pulsanti devono essere collegati a un unico alimentatore Zigbee tramite un ponte/hub!
Il vantaggio di collegarsi a un ponte/hub è ovviamente quello di automatizzare il controllo degli apparecchi di illuminazione, che possono essere controllati tutti dalla stessa interfaccia mobile o da più cellulari collegati alla stessa rete Zigbee (ponte/hub).
È comunque una buona idea avere i pulsanti di controllo sulla parete o montati altrove, nel caso in cui la rete sia fuori uso.
Scarica qui una guida semplice all'accoppiamento: trasformatore CCT e dimmer e guida all'accoppiamento paja 4.8.2022
Parte 2 accoppiamento con hub/bridge (Philips Hue e Samsung Smart Things)
La Parte 3 completa le applicazioni e prende in considerazione altri tipi di illuminazione.
In poche parole, i blog spiegano quanto segue: nella parte 1, quando si collegano i pulsanti del controller ai ricevitori senza un ponte, un ricevitore e un controller formano una coppia e la connessione è migliore con Touch Link. Nella seconda parte viene spiegato che quando si collega a un hub, i due dispositivi sono collegati a un ricevitore e l'altro ricevitore è collegato a un ricevitore.
Gli alimentatori/ricevitori e i controller sono collegati come un "apparecchio". Quando l'alimentatore viene accoppiato correttamente, le luci lampeggiano per indicare la connessione e la lampada appare nell'app.
L'app non troverà il pulsante, ma potrai vedere se l'associazione è andata a buon fine osservando la luce verde sul pulsante. Se al termine della ricerca il pulsante lampeggia 5 volte velocemente, significa che è connesso alla rete/hub Zigbee.
Una volta che gli alimentatori e i controller sono collegati all'hub, è possibile effettuare ulteriori connessioni Touck Link tra i dispositivi, il che significa che in pratica è possibile associare più pulsanti allo stesso alimentatore.
In caso di problemi, ripristina e accoppia nuovamente l'alimentatore e il pulsante! La connessione e il reset possono richiedere fino a un minuto, quindi sii paziente.
Nella terza parte esaminiamo anche la compatibilità del Lidl Silver Crest (Tuya appi) e del ponte USB Conbee2 (appi Deconz e Phoscon) con gli altri prodotti Zigbee, come le lampadine E27 e GU 10, un ricevitore a spina, un sensore per porte e, come utile aggiunta (per i nostri dispositivi non di illuminazione) un termostato per il riscaldamento a pavimento.
Ecco un video che ti guida nell'accoppiamento dei pulsanti CCT:
Installazione di Zigbee - switch di rete, controller wireless e telai di montaggio
L'alimentazione di rete è quindi necessaria per gli alimentatori con ricevitori integrati, che vengono alimentati con corrente continua. Se il sito è dotato di cavi per gli interruttori a muro, allora per il controllo wireless:
1. Affinché il controllo wireless funzioni, la corrente elettrica deve essere presente nella scatola di derivazione, poiché c'è una connessione wireless tra il controller e l'alimentazione. L'interruttore on/off rimane spento e la scatola di giunzione può essere coperta con un pulsante wireless, passando così al controllo wireless.
La seconda opzione consiste nell'utilizzare l'interruttore di controllo cablato per azionare le luci grazie alla memoria interna dell'alimentatore. Le luci si accenderanno nell'ultima posizione di funzionamento. Il ponte/hub e il telecomando vengono poi utilizzati per controllare il livello e il tono delle luci quando l'alimentazione è attiva. Naturalmente, le automazioni non funzionano se l'alimentazione è spenta.
Se hai degli interruttori cablati e vuoi un telaio di montaggio adatto ai controller wireless, i controller Zigbee di LedStore si adattano ai seguenti kit di montaggio:
Una raccolta di articoli, tra cui progetti di ristrutturazione in cui è stato utilizzato questo approccio, è disponibile nella categoria blog: https: //ledstore.fi/blog/category/zigbee/
