Con un po' di impegno, puoi costruire un elemento di illuminazione a parete a sospensione partendo da un piano d'appoggio prefabbricato. La luce indiretta che passa attraverso la parete è morbida e confortevole. Se poi l'apparecchio è dotato di regolazione continua della temperatura di colore della luce bianca e di dimmerazione, avrai sempre la garanzia di adattarlo al tuo arredamento e al tuo umore! Abbiamo realizzato il progetto di illuminazione della scrivania come retroilluminazione decorativa con le applique rotonde Eclipse di LedStore e una striscia LED montata su profilo in alluminio. In questo articolo ti raccontiamo il progetto e i costi!
Illuminazione della scrivania con design interno e apparecchio selezionato, Eclipse
Era necessario aggiungere alcuni tocchi decorativi e l'illuminazione alla scrivania, ma senza modificare la parete. Questa soluzione funziona ovunque si voglia aggiungere illuminazione a una parete. Non si tratta di una luce diretta, ma dà un'atmosfera sensuale alla giornata lavorativa, oppure, con le luci colorate, lo sfondo dà un'atmosfera giocosa ai ragazzi.

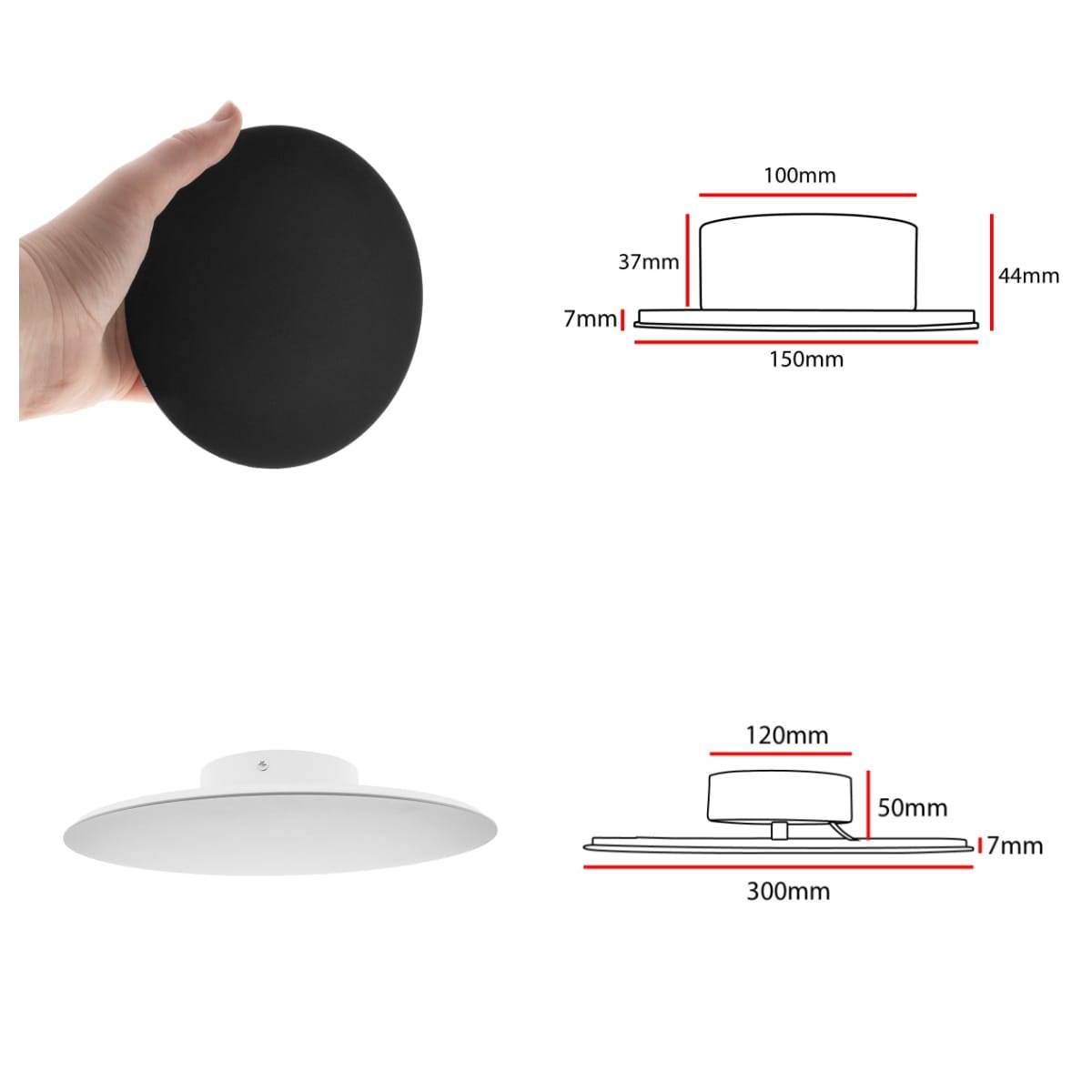

L'apparecchio a Led da parete o, in questo caso, a pannello Eclipse è disponibile nei colori bianco e nero, con una finitura opaca verniciata a polvere, che rappresenta un vantaggio quando, ad esempio, gli apparecchi vengono installati uno accanto all'altro. La finitura opaca offre un riflesso minore, in modo che i disegni della luce rimangano regolari in tutte le direzioni. Gli apparecchi vengono ordinati singolarmente, quindi il numero, il colore e le dimensioni possono essere scelti esattamente in base alle esigenze. Sono disponibili due misure, 30 cm e 15 cm. Le Eclipse più grandi distano 50 mm dalla parete, mentre le Eclipse più piccole distano 37 mm, 13 mm in meno. Gli apparecchi possono essere installati singolarmente o in gruppo.
Grazie alla regolazione dei Kelvin, o temperatura di colore, gli apparecchi si adattano bene a tutte le tonalità dell'arredamento e hanno anche un elevato indice di resa cromatica, il che significa che la luce riproduce tutti i colori dell'ambiente esattamente come dovrebbero essere. Ciò significa che l'illuminazione della scrivania si adatta al tuo umore.
Per il set da tavolo dietro la scrivania sono state scelte due Eclipse nere, una grande e una piccola, che si incastrano nell'angolo superiore destro dell'Eclipse più grande. Per ruotare intorno al piano della scrivania è stata scelta una striscia LED regolabile a temperatura di colore molto piatta SOLO da 7,2 W/m, montata su un profilo di alluminio nero. Sono stati necessari 3 metri di striscia LED e di profilo. Vendiamo anche le strisce e i profili al prezzo di un metro. Contatta LedPaja (paja@ledstore.fi) o calcola tu stesso il prezzo con il nostro calcolatore nella pagina degli ordini personalizzati.L'applique Eclipse è disponibile in due colori e due dimensioni. Il modello da 15 cm di diametro esterno ha una potenza di 10 W e il modello più grande Eclipse da 30 cm ha una potenza di 15 W. La potenza luminosa è di 800 lumen e 1200 lumen. I colori sono bianco e nero in entrambe le dimensioni.

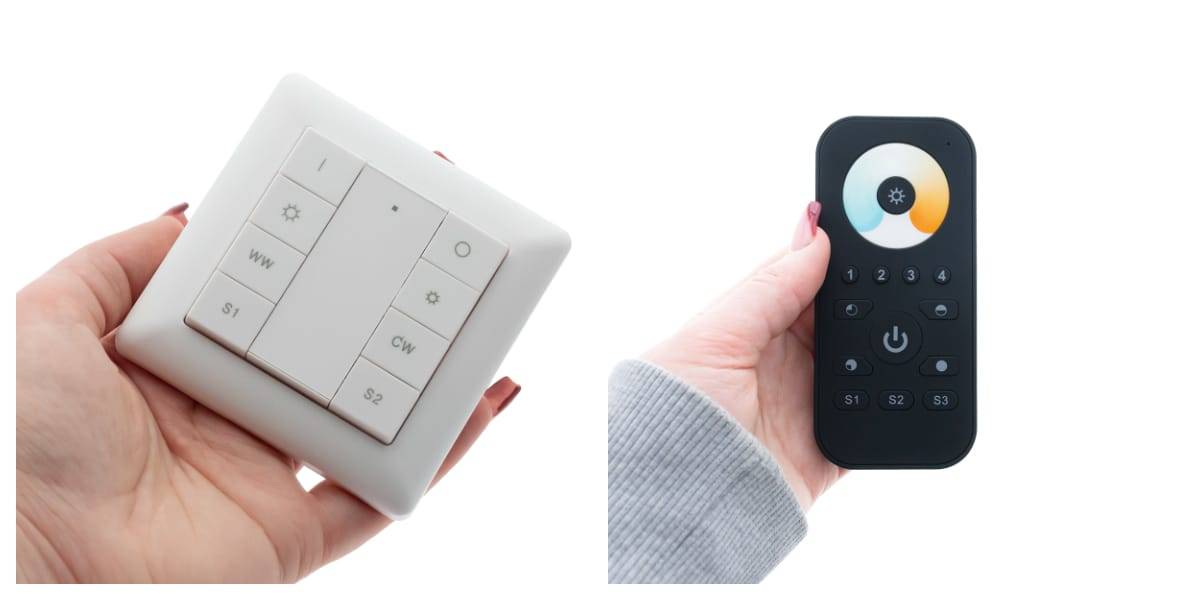

La potenza totale richiesta dal trasformatore e dal dispositivo di carico per gli apparecchi di illuminazione è di 50W, quindi sono stati scelti dalla gamma di LedStore un trasformatore di controllo wireless Zigbee da 50W e un controller wireless a parete per il controllo della temperatura del colore e la regolazione della luminosità. Anche un telecomando per il controllo della temperatura del colore è una buona soluzione. Il telecomando può essere montato a parete e si fissa alla base con un magnete. In questo modo l'illuminazione della scrivania può essere controllata liberamente da qualsiasi luogo.
La temperatura di colore dell'illuminazione può essere controllata da un controller wireless che può essere montato liberamente sulla parete o da un telecomando, la cui base può essere montata sulla parete vicino al punto di utilizzo.

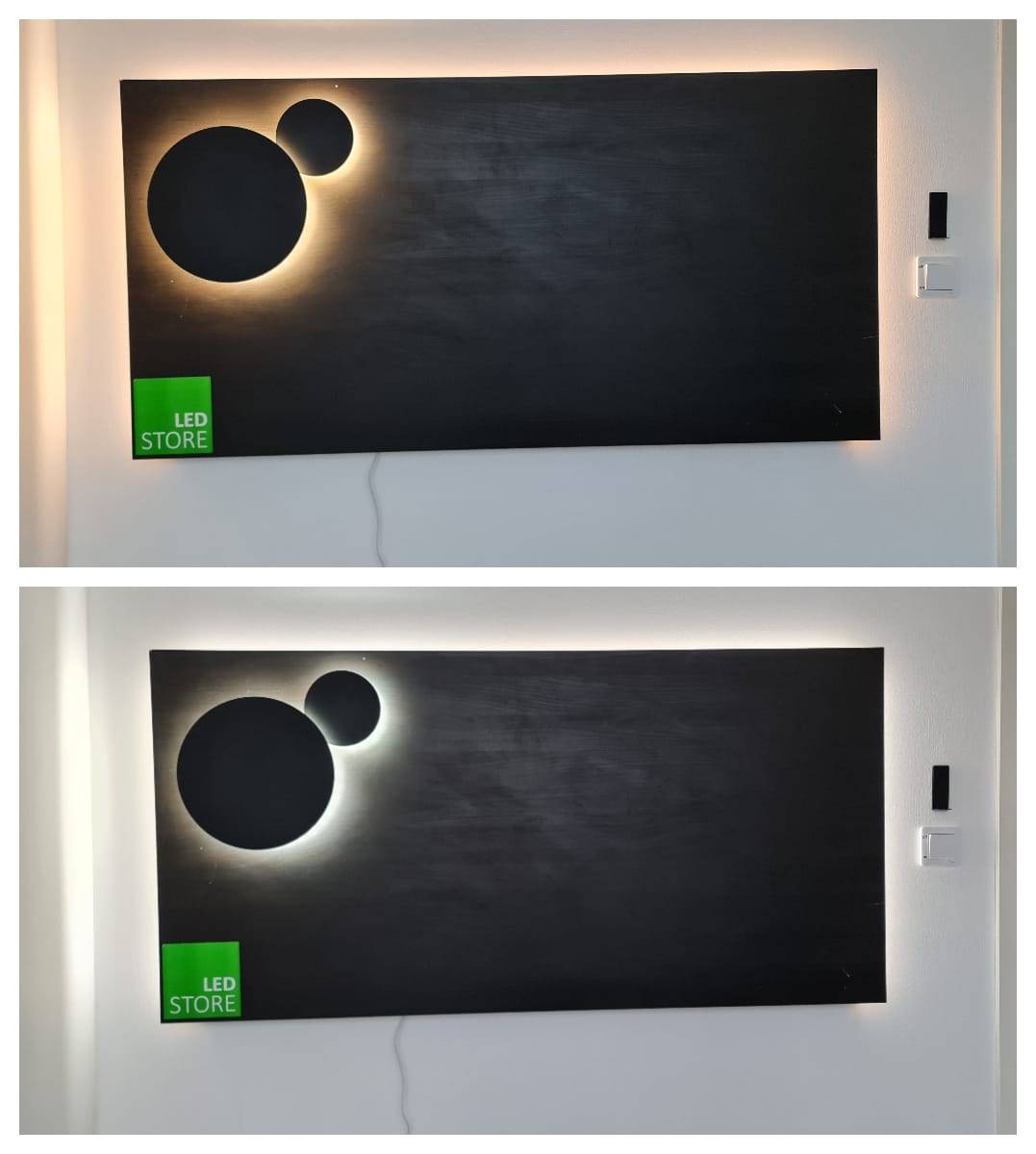

Le luci brillano in modo uniforme dal retro dell'apparecchio verso la parete, in modo da non creare abbagliamenti se viste di lato. L'immagine qui sotto illustra la variazione della temperatura di colore di Eclipse e della striscia LED SOLO CCT 7,2 W/m dal retro del pannello. Poiché le luci sono collegate allo stesso alimentatore, possono essere regolate contemporaneamente. La temperatura di colore e la dimmerazione sono le stesse per entrambe.
Progetto di illuminazione della scrivania: la temperatura della luce ha un grande impatto
Illuminazione della scrivania e implementazione con Eclipse e strisce LED
Realizzare la composizione sul pannello del mobile è stato semplice, in quanto il trasformatore poteva essere inserito dietro/all'interno del pannello e l'elettricità è fornita da una presa di corrente. I passaggi sono stati i seguenti:
Crea una cornice sul piano del tavolo per il montaggio a parete della striscia LED. Intorno a questa cornice (qui su tre lati), vengono montati i binari LED.
Taglia i profili di alluminio nelle dimensioni corrette e crea le dime appropriate per gli angoli.
Fissa i profili di alluminio al telaio con dei fissaggi in plastica e la singola striscia LED al profilo di alluminio. Il cavo di collegamento deve superare il trasformatore.
Fai scorrere Eclipset sul piano del tavolo, rimuovi l'interruttore della temperatura del colore e fai i fori per i cavi.
Fai un foro per il trasformatore dietro la piastra e svuota la cella. Incollare la piastra rimossa nell'apertura.
Fai passare i fili di Eclipse attraverso i fori alla lunghezza appropriata per raggiungere il trasformatore.
Collega i fili della striscia LED e di Eclipses in parallelo al trasformatore DC-DC. Collega il cavo di alimentazione a un'estremità del trasformatore.
Fissa il trasformatore alla scanalatura e i fili in modo ordinato, ad esempio con la colla a caldo sulla piastra.
Accendi l'alimentazione e crea un collegamento tra il trasformatore e il controller.
Avvita le viti alla parete e appendi l'elemento in posizione.
Illuminazione della scrivania, foto delle fasi 1-3

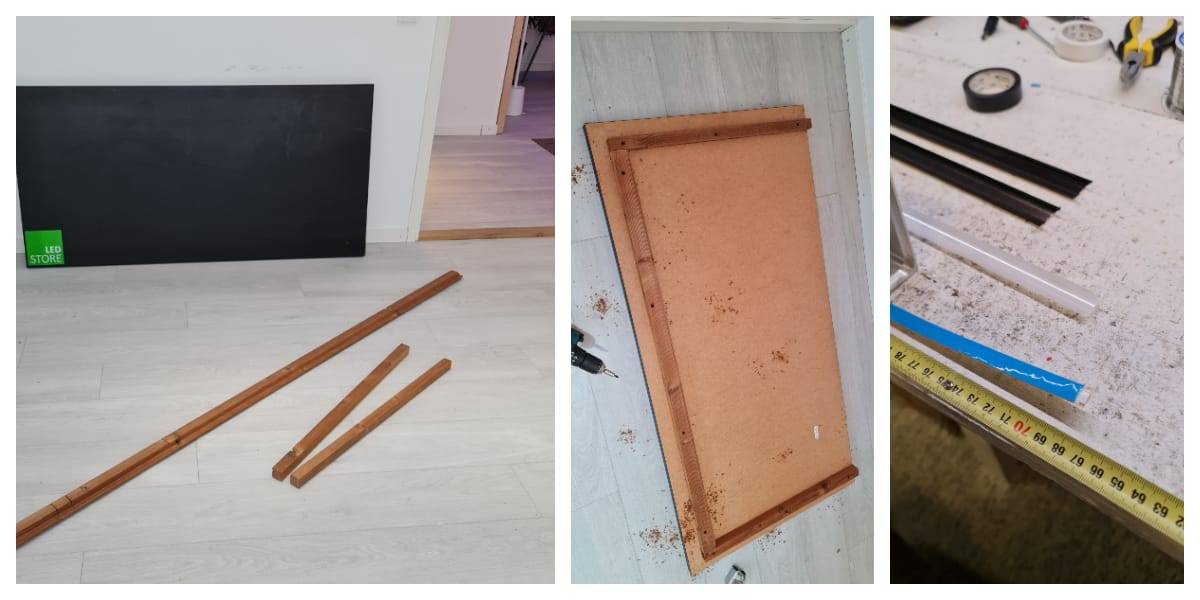

Progetto di illuminazione per scrivania - Nuova vita per un vecchio piano di lavoro
I listelli sono stati misurati e fissati al pannello di 150x75 cm a circa 5 cm dal bordo del pannello. I profili sono stati tagliati a misura e l'estremità della striscia LED è stata forata con un filo di collegamento. Se acquisti un rotolo da cinque metri, troverai un filo di 10 cm pronto all'uso. Il filo di collegamento può essere ordinato anche da noi nella lunghezza desiderata. L'immagine mostra la plastica protettiva blu sotto la striscia LED, con una superficie adesiva pronta per attaccare la striscia LED al profilo di alluminio.
Illuminazione della scrivania, kimmagini dei passaggi 4-8

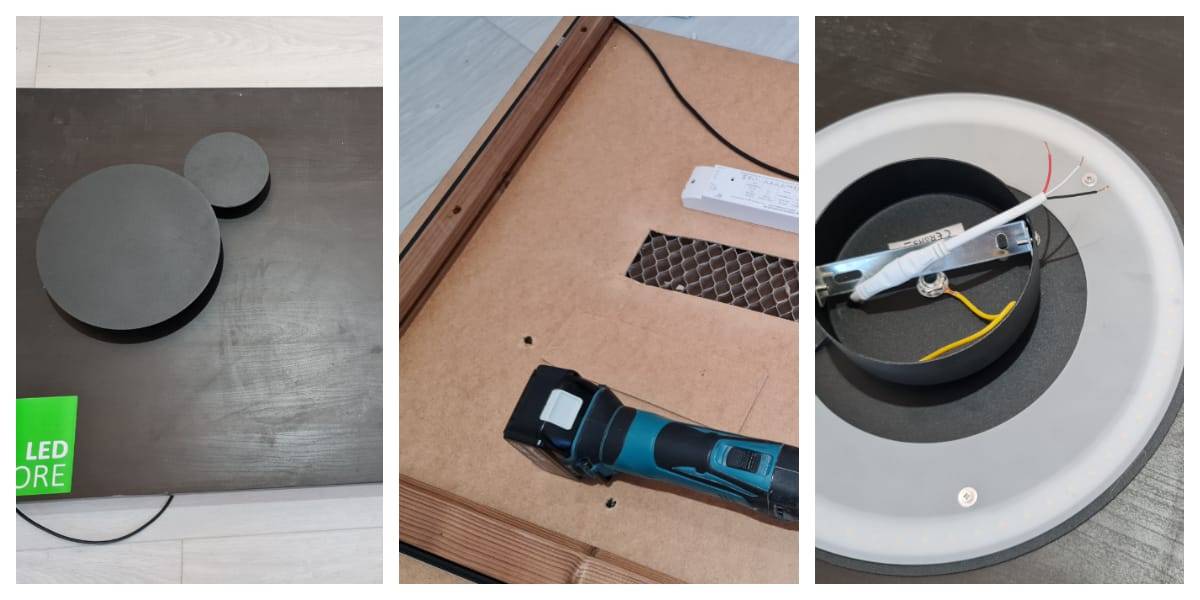

Progetto di illuminazione della scrivania - Cablaggio della lampada Eclipse
L'Eclipset è stato montato su un tavolo e sono stati praticati i fori per i cavi. L'immagine mostra anche il foro iniziato per il trasformatore. La scatola di controllo della temperatura del colore di Eclipse è stata rimossa perché le luci dovevano avere un controllo della temperatura del colore infinitamente variabile. Il cavo a tre conduttori controlla sia la corrente che la temperatura di colore del LED. Il rosso che va all'apparecchio è il +, il nero è il CW bianco freddo - e il bianco è il WW caldo -.

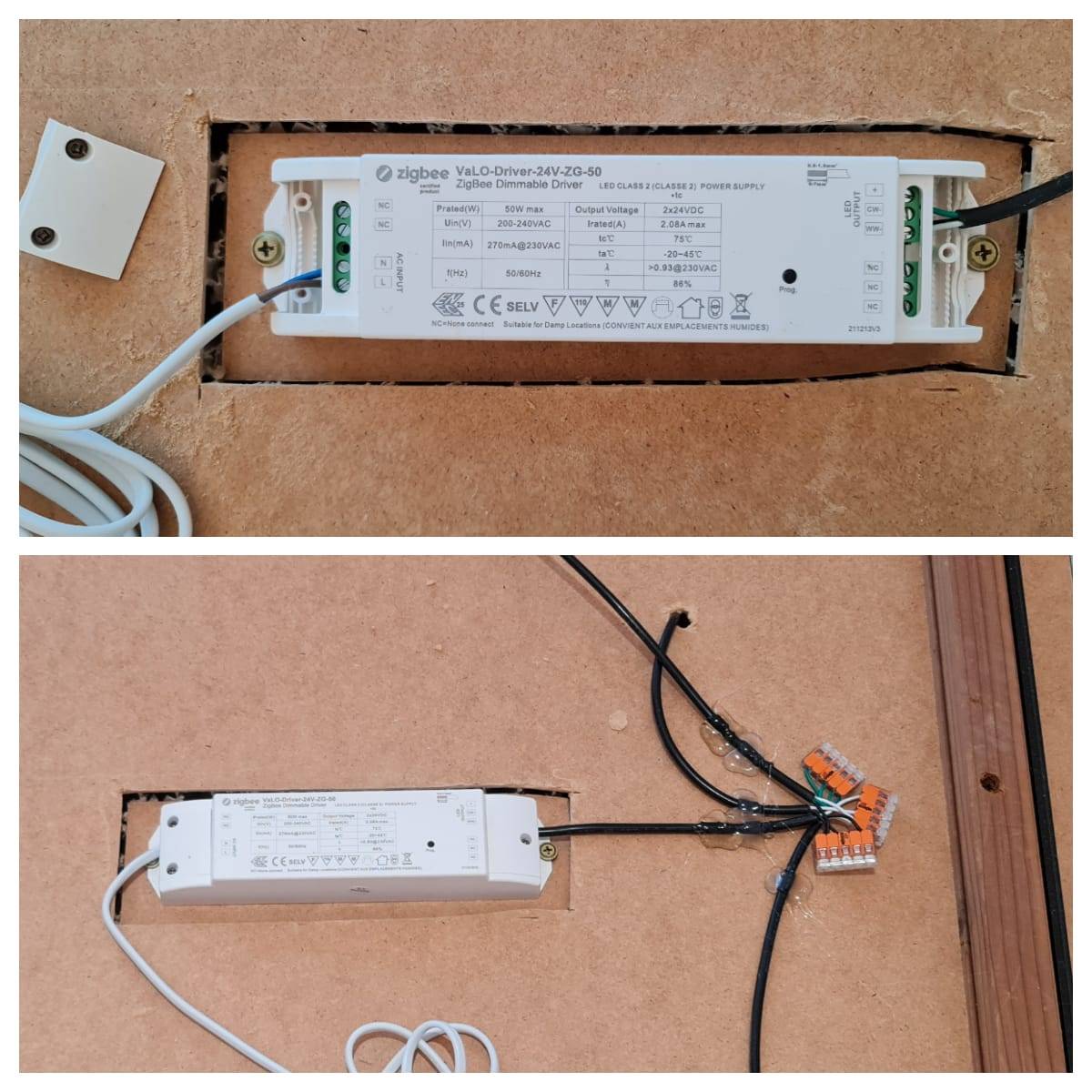

Progetto di illuminazione della scrivania - Immagine da dietro il piatto
Tutti i fili delle Eclipse e della striscia LED sono stati collegati in parallelo al trasformatore con un cavo a tre fili a bassa corrente. Qui sono stati utilizzati il verde +, il nero freddo CW e il bianco caldo WW.
Illuminazione della scrivania, vargomenti 9-12
Il fissaggio della piastra all'apparecchio è ancora in parallelo, con tre connettori a leva a due posizioni per apparecchio. Rosso insieme, nero insieme e bianco insieme. L'interruttore di controllo della temperatura del colore sull'apparecchio è stato rimosso per consentire un controllo continuo della temperatura del colore delle luci. Quando è installato con l'interruttore della temperatura di colore, l'apparecchio funziona con una delle tre temperature di colore selezionate (calda, neutra, fredda).
Il trasformatore è dotato di posti per i fili verdi + , CW - nero e WW - bianco. Se i fili non sono rivolti nella stessa direzione dell'apparecchio, il regolatore di temperatura colore non regolerà correttamente le luci. La soluzione è controllare che i fili positivi e negativi per la luce fredda e quelli negativi per la luce calda siano collegati nella direzione corretta.
Accoppiamento con i controller wireless Zigbee
Una volta installati e alimentati, gli apparecchi possono essere collegati a un unico controller, ad esempio un controller a parete, oppure a due o più controller tramite un sistema di controllo intelligente. Ricordati di inserire le batterie se hai un telecomando e di rimuovere il coperchio protettivo dal retro della batteria se hai un controller a parete.
Se è sufficiente un solo controller, non è necessario accoppiare un controller intelligente. Il trasformatore ha un ricevitore incorporato con il quale viene accoppiato il controller. Abbiamo scritto dell'accoppiamento nella parte 1 del controllo dell'illuminazione Zigbee. Ad esempio, l'accoppiamento con un controller wireless a parete è facile da realizzare premendo quattro volte il pulsante prog sul trasformatore per aprire la connessione di accoppiamento. Avvicina il controller al trasformatore (a meno di 10 cm di distanza) e premi prima il pulsante di accensione ( I ) per "svegliare" il dispositivo e far lampeggiare la spia verde. Poi premi una volta il pulsante di aumento della luminosità (sotto il pulsante di accensione). Ci vorrà un attimo per stabilire una connessione. Al termine, le luci lampeggeranno due volte. Questo metodo di connessione si chiama accoppiamento TouchLink.
La guida all'accoppiamento del telecomando si trova nel link del prodotto nel negozio online, alla voce File: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din.

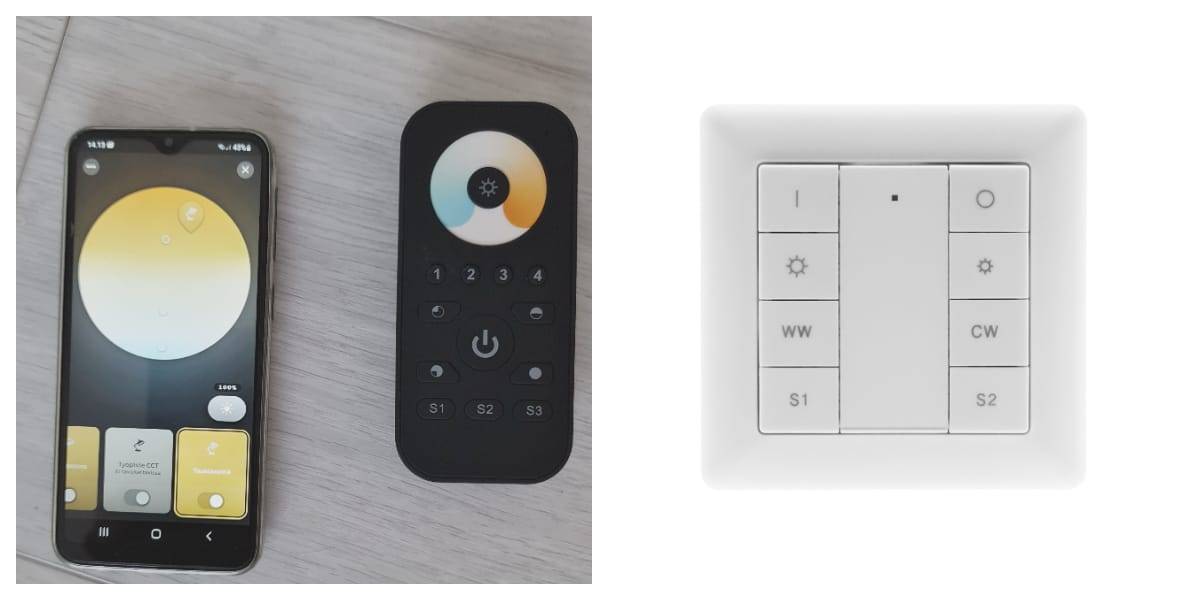

Abbiamo parlato dell'accoppiamento tramite hub/bridge nell'articolo Il controllo dell'illuminazione Zigbee parte 2.Esistono diverse opzioni di controllo per l'illuminazione a parete. A sinistra, un telecomando collegato all'app Philips Hue. Il controller a parete può anche essere collegato al controllo Hue, consentendo la programmazione e la temporizzazione. Non è necessario attivare il controllo intelligente, poiché il controller wireless può essere abbinato a un trasformatore anche senza hub o app. I controller consentono di regolare continuamente la luminosità e la temperatura del colore della luce.
Prezzo e tempo impiegato per il pacchetto finito
L'illuminazione della scrivania può quindi essere gestita in modo fantasioso. Le lampade da parete Eclipse sono ideali anche per essere montate, ad esempio, sui pannelli dei mobili. Il piano del tavolo con condensatore è stato adattato per fornire un elemento di illuminazione dietro la scrivania. Sul retro del pannello è stato praticato un foro per il trasformatore di controllo wireless da 50W. Lo spessore del trasformatore è di soli 33 mm rispetto ai 35 mm del pannello del mobile. Inoltre, dietro il pannello è stata montata una sporgenza di 25 mm a cui è stato collegato un binario LED per illuminare la parete.
Il prezzo per l'illuminazione e il controllo di questo pacchetto era di soli 466 euro (IVA inclusa).
Tutto ciò che devi fare è sollevare l'elemento illuminante nel punto desiderato della parete utilizzando le viti e fissarlo alla presa. L'applique è stata facilmente collegata a un sistema di controllo wireless con regolazione della temperatura del colore e oscuramento. Il tempo di funzionamento effettivo è stato di circa due ore.

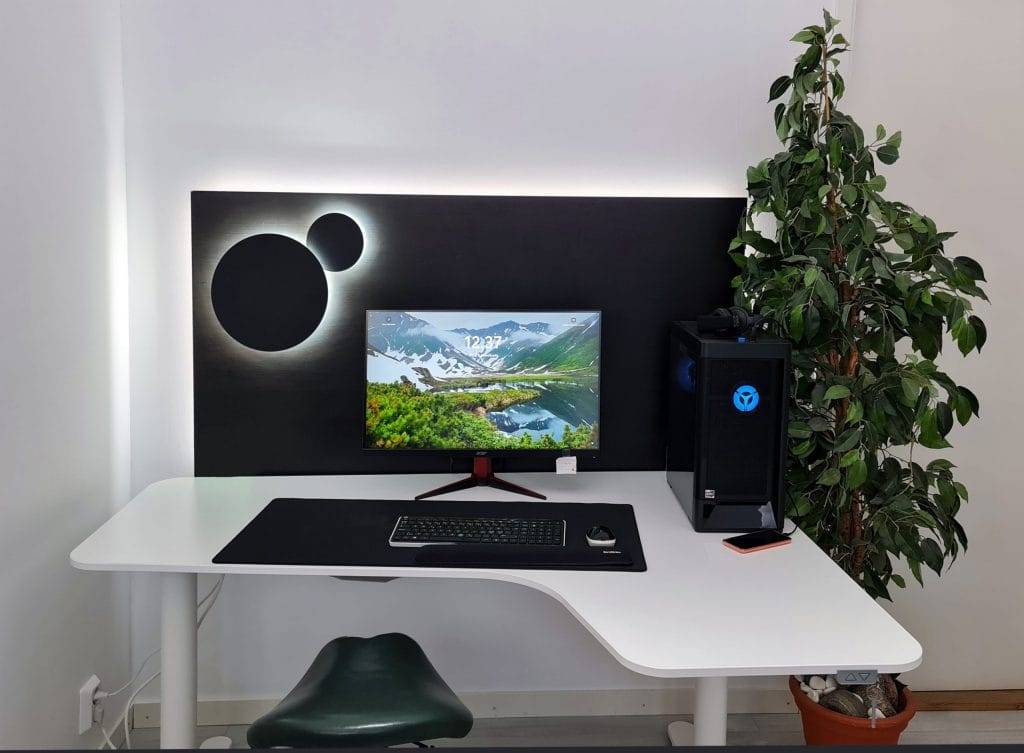

Illuminazione da scrivania eleganteSe sei interessato alle lampade presenti in questo articolo, saremo lieti di fornirti ulteriori informazioni. Sei anche invitato a visitare il nostro negozio a Koivuhaja, Mesikukantie 16, 01300 Vantaa, Vantaa. I nostri showroom All in One dispongono di tutti i prodotti presentati in questo articolo. Serviamo tutti i gruppi di clienti, dai consumatori agli appaltatori, sotto lo stesso tetto. Dai un'occhiata al negozio.
