La sostituzione del sistema Talomatti è una delle ristrutturazioni illuminotecniche in cui il vecchio sistema di controllo centralizzato deve essere sostituito con una soluzione moderna, affidabile e facilmente espandibile. In pratica, si tratta di rimuovere il centro di controllo Talomatti e di sostituirlo con un sistema di controllo specifico per gruppi di illuminazione che funziona sia con pulsanti a parete che con comandi intelligenti. Ecco le sfide e i costi del retrofit.
Che cos'è Talomatti?

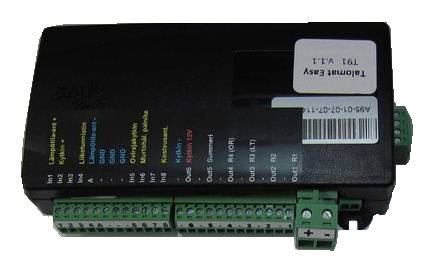

Il Talomatti è essenzialmente un "controller centrale" per l'illuminazione a 12 V della casa, che riunisce i gruppi di illuminazione in un unico luogo e ne distribuisce il controllo. L'idea è la stessa di un pannello di controllo di gruppo in un quadro elettrico, ma per l'illuminazione a bassa tensione: gli apparecchi non vengono "accesi", ma i fili che vanno agli apparecchi vengono portati al pannello di controllo Talomatti, dove vengono divisi in canali e dimmerati.
In termini di cablaggio, questo significa solitamente due "reti" parallele:
- Cavo di alimentazione (per lampade a 12VDC)
L'alimentatore (trasformatore) trasforma i 230V in 12VDC. Questa alimentazione a 12V viene portata a Talomatti, che la ridistribuisce ai gruppi di illuminazione. In genere ogni gruppo ha la propria uscita (canale), ma il ritorno (0V/GND) è spesso comune o almeno ritorna allo stesso punto. - Fili di controllo (dai pulsanti a Talomat)
I pulsanti a parete di solito non trasportano l'energia degli apparecchi di illuminazione, ma fungono da segnali di controllo per Talomat. Il pulsante invia un "comando" (accensione/spegnimento, dimmerazione) a Talomatti, il quale si occupa dell'effettiva dimmerazione degli apparecchi. Come PushDIM
Semplificando, il sistema Talomatti si presenta così:
- 230V → alimentazione → 12V (+ e 0V) → pannello di controllo Talomatti
- Canali Talomatti → gruppi di illuminazione
- Pulsanti → con fili di controllo per Talomat
Questo approccio centralizzato funziona bene se il cablaggio è chiaro e documentato. Con il passare degli anni si presentano spesso delle difficoltà: i cablaggi per i pulsanti e le luci possono essere stati combinati in scatole, e 0V/GND, ad esempio, possono essere sdoppiati o collegati a margherita in punti non immediatamente evidenti. Quando il Talomatti viene rimosso e sostituito da diversi controller separati, questi vecchi "fili comuni" e incroci possono manifestarsi come sintomi inaspettati: ecco perché, in una ricostruzione del Talomatti, tracciare e contrassegnare i cavi è spesso la fase più importante dell'intero lavoro.
Talomatti non si limita a controllare l'illuminazione
Se Talomatti è stato installato come controllore di tutta la casa (HVAC) e funziona sotto tutti gli altri aspetti, viene lasciato al suo posto. Solo il controllo dell'illuminazione viene eliminato.
Il rinnovo di Talomat è arrivato in tempo?
I motivi per cui si rinnova un Talomat sono in genere due. Il sistema si guasta o c'è la necessità di modernizzarlo (controllo intelligente, funzioni di scena, controllo delle app).
Il problema è che si tratta di un prodotto di un unico produttore e non ci sono pezzi di ricambio disponibili. Quando iniziano a verificarsi dei problemi, non riesci a trovare le persone giuste e non puoi più fare manutenzione, è ora di sostituirlo.
In entrambe le situazioni viene presa la stessa decisione: il centro Talomatti viene eliminato e sostituito da un controllo decentralizzato per gruppo di illuminazione.
Ostacoli comuni: cablaggio, GND e "controlli fantasma".
Quindi il problema potrebbe essere che nel cablaggio della casa, GND/0V è distribuito "da qualche parte lungo il percorso" tra i pulsanti e le luci in un modo che non è visibile nei disegni. Quando al suo posto viene introdotto un comando di tipo PushDim, le conseguenze possono essere le seguenti:
- premendo un pulsante si controlla anche l'altro gruppo (controllo incrociato)
- ci sono blackout / ghosting nel secondo gruppo
- Cambiare la polarità (+ e GND incrociati) non "risolve" nulla, ma in genere impedisce il funzionamento (i dispositivi sono sensibili alla polarità).
Una regola importante: il problema non è "lo 0V comune in linea di principio", ma lo 0V comune nel posto sbagliato o nel percorso sbagliato, per cui la corrente di carico e il riferimento di controllo si confondono a vicenda.
Centro Talomatti fuori, vecchio cablaggio riciclato
L'idea di base del rinnovamento è chiara:
- Il Centro Talomatti sarà completamente abolito
- utilizzare il vecchio cablaggio per quanto ragionevolmente e in modo sicuro possibile
- il controllo di gruppo è fornito dai moderni ricevitori, rendendo il sistema più facile da espandere e mantenere
Soluzione: controllori intelligenti Zigbee 12V PushDIM
Un buon sostituto VaLO Ricevitore LED Zigbee 12-36V, per strisce LED monocromatiche, 8A. Viene montato tra l'alimentatore (trasformatore) e il carico LED e viene controllato dal lato secondario, ovvero il trasformatore non deve essere dimmerabile.
Punti essenziali per la pratica:
- Il controller Zigbee funziona per l'illuminazione a 12-36V DC
- il carico per gruppo è di 8A (la potenza dipende dalla tensione), cioè a 12V 96W per gruppo.
- il ricevitore può essere controllato tramite un hub Zigbee e un'app, e il sistema consente anche il controllo tramite pulsanti (a seconda della destinazione e dell'implementazione)
L'obiettivo è quello di rendere semplice la vita di tutti i giorni, quindi questi controller utilizzano ancora i vecchi pulsanti a impulso (a molla).
Fasi e "logica di campo": come farlo in modo ordinato
Quando si utilizza il vecchio cablaggio, si procede nel seguente ordine:
- Pulire e marcare i cavi (questo richiede tempo, a volte in modo sorprendente).
- Elimina il cancello della fattoria e sostituiscilo con un punto di distribuzione chiaro (rail 0V/uscite di gruppo)
- Gruppo per gruppo: un ricevitore, un carico, un controllo → test → successivo
- Controllo continuo: che il "GND" dei pulsanti non sia collegato al filo di ritorno da qualche parte nella scatola in modo da creare una connessione incrociata tra i due gruppi.
Se il fenomeno "una spinta spegne l'altra" si verifica durante l'installazione, è quasi sempre segno che le uscite del circuito di controllo (GND) e i ritorni del circuito di carico (Impulse) non sono separati correttamente (oppure i due controllori condividono un percorso di ritorno del controllo). In questo caso, la soluzione si trova solitamente nei punti di connessione e nella topologia del cablaggio, non nell'"inversione dei fili" all'estremità del ricevitore, che richiede molto tempo.
Un'altra cosa importante è verificare che non ci sia tensione dai trasformatori agli interruttori, cioè che non ci sia tensione a 12 V da nessun'altra parte se non dalle luci.
Verme da cortile, costo del rinnovo
Quindi la parte più costosa e lunga della sostituzione non è la sostituzione dell'apparecchiatura in sé, ma lo sgombero del vecchio cablaggio. In molti luoghi, il GND/0V dei pulsanti e delle luci è condiviso o incrociato in una delle scatole della casa, il che può causare sintomi di controllo PushDim come "un pulsante ne spegne un altro". Per questo motivo, la riparazione di una casa inizia sempre con il tracciamento dei cavi, la loro marcatura e la creazione di un punto di distribuzione logico. Questo lavoro richiede da 1 a 40 ore, a seconda di quanto bene l'installatore precedente abbia marcato i cavi nel centro e, naturalmente, delle dimensioni della casa.
Una volta mappato il vecchio cablaggio, Talomat deve essere sostituito con i controller intelligenti Zigbee 12V PushDim, in modo che il sistema funzioni sia con i vecchi pulsanti PushDim che con l'applicazione Zigbee desiderata (come Azoula, Philips Hue o simili).
Soluzione conveniente - Pulsanti Zigbee
Se l'obiettivo è quello di ridurre al minimo le ore di lavoro in cantiere ed evitare sorprese nel cablaggio, la strada più veloce è spesso quella di passare dai pulsanti tradizionali direttamente agli interruttori Zigbee wireless . A seconda del modello di interruttore, questi vengono accoppiati direttamente ai ricevitori 8A o programmati in una scena e memorizzati sui pulsanti. In altre parole, il cablaggio dei pulsanti viene scollegato e le scatole degli interruttori vengono coperte con nuovi pulsanti.
Ogni punto di partenza deve essere chiarito per evitare spiacevoli sorprese nei costi!
Pulsanti con accoppiamento diretto
I ricevitori sono quindi solitamente collocati al posto del Talomat nella centralina elettrica. I pulsanti accoppiati direttamente parlano direttamente con il ricevitore in modalità wireless. In una casa di piccole dimensioni, questa soluzione funziona bene, poiché il raggio d'azione dei pulsanti è di 10-20 metri. In altre parole, il pulsante sulla parete comunicherà con il ricevitore nella centrale elettrica.

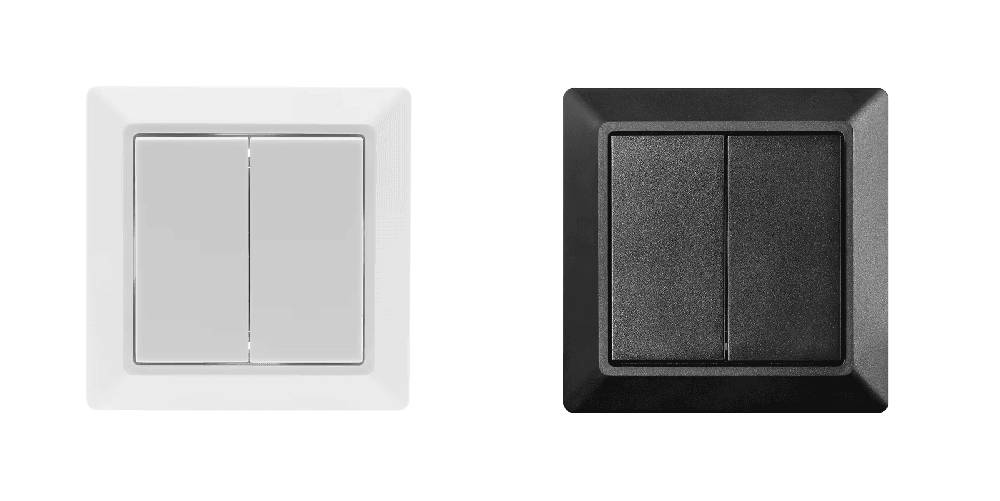

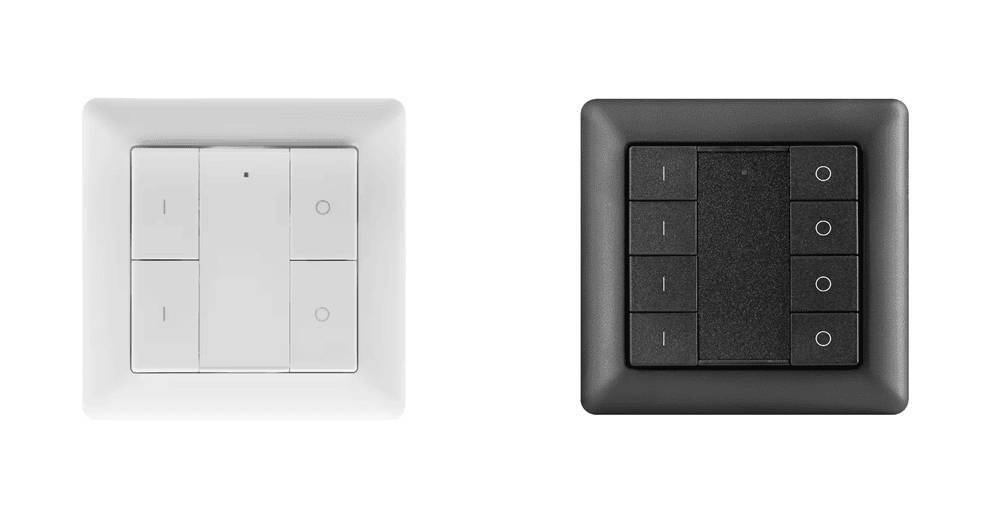

La parete può quindi essere dotata di pulsanti bianchi o neri che si abbinano alle cornici Perus da 55 mm. Per una, due o quattro lampade. O più di una sovrapposta.
Il problema dell'accoppiamento diretto si presenta in una casa più grande o in una casa in pietra, dove il segnale non riesce a passare se il centro e il pulsante sono lontani.
Pulsanti di situazione (scena)
Tutto può essere programmato anche attraverso l'applicazione. Installando dei pulsanti di scena sulla parete, la cui funzione viene definita nell'applicazione. Il pulsante è sempre collegato a un ecosistema incentrato su un HUB installato nella rete locale della casa.
I più diffusi in Finlandia sono Azoula o Philips HUE.
Il vantaggio di questo sistema è un pulsante chiaro per ogni stanza e l'automazione intelligente dell'illuminazione.
In altre parole, potrebbe esserci un'automazione in esecuzione in background che accende, abbassa o spegne le luci all'ora desiderata. Nell'app puoi creare le tue automazioni, aggiungere sensori di movimento (senza fili!) e creare situazioni.
Le situazioni sono impostazioni di illuminazione create a tua discrezione. Ad esempio:
- Pulizia -> tutte le luci accese, 100% di energia
- Sera -> accendi gli spot e il 60% di energia.
- Notte -> solo una luce desiderata accesa al 5% di potenza
- Situazioni di casa/allontanamento
Quindi queste situazioni create possono essere salvate anche sui pulsanti e il pulsante può essere spostato dove vuoi.
In questa soluzione, l'HUB agisce come un hub che riceve e invia i comandi ai pulsanti e ai ricevitori. Spesso è posizionato al centro della casa, quindi funziona in modo affidabile in tutte le direzioni.
Esempi di costi di uno scambio da fattoria a tavola
Un caso facile, senza cervello
5 stanze, 8 gruppi di apparecchi di illuminazione. Il cablaggio è chiaramente indicato e non ci sono fili "rubati", né installazioni aggiuntive o sorprese aggiunte in seguito. Vengono utilizzati vecchi pulsanti.
Lavoro 8 ore á 65,00€
8 ricevimenti á 40,00€
Totale 840,00€
Caso difficile, nessuna intelligenza
5 stanze, 8 gruppi di apparecchi. Il cablaggio deve essere sistemato. Verranno utilizzati i vecchi pulsanti.
Lavoro 40 ore á 65,00€
8 ricevimenti á 40,00€
Totale 2920,00€
Pulsanti wireless, custodia semplice
5 stanze, 8 gruppi di apparecchi. Il cablaggio è chiaro e vengono utilizzati i pulsanti Zigbee. Accoppiamento locale, nessuna app
Lavoro 8 ore á 65,00€
8 ricevitori á 40,00€
5 pulsanti Zigbee á 80,00€
Totale 1240,00€
Pulsanti wireless, un caso difficile
5 stanze, 8 gruppi di apparecchi. Dovrà essere predisposto un cablaggio per gli apparecchi di illuminazione. Verranno utilizzati pulsanti Zigbee. Automazione, scenografia, ecc.
Lavoro 20 ore á 65,00€
8 ricevitori á 40,00€
5 pulsanti Zigbee á 80,00€
1 Zigbee HUB 99,00€
Totale 2199,00€
Sommario
Può essere piccolo o grande. Ci sono tre cose che puoi fare per mantenere in ordine la tua sostituzione di Talomat:
- viene effettuata una vera e propria indagine sui cavi (e viene riservato del tempo per farlo, a volte anche uno o due giorni lavorativi)
- Il Centro Talomatti viene abolito e i gruppi vengono snelliti.
- Il controllo si ottiene con i ricevitori PushDIM Zigbee 12V e i pulsanti tradizionali OPPURE con l'applicazione desiderata e gli interruttori wireless.
