Le scale interne spesso rimangono sorprendentemente buie e necessitano di un'illuminazione supplementare. Se non ci sono punti luce a parete o a soffitto, un modo efficace è quello di investire nell'illuminazione dei gradini. L'illuminazione della scala, realizzata da un cliente di LedStore, è stata completata rapidamente e il cliente è rimasto molto soddisfatto dell'illuminazione dei gradini. In genere non sono necessarie modifiche alle scale in legno e l'installazione della striscia luminosa a LED è facile da realizzare. Per fissare il profilo, è sufficiente avvitare due viti per ogni gradino, alla base del gradino stesso. Se hai una presa per il trasformatore, puoi fare da solo l'intera ristrutturazione. Il costo degli accessori per questa ristrutturazione è stato inferiore a 600 euro. La potenza dei LED per 12 metri è di 86W e i lumen per la scala sono circa 4.800.

Componenti e fasi dell'illuminazione delle scale

Per l'illuminazione a gradini è stata utilizzata una striscia LED HELMI da 24 V e 7,2 W/m con 500 lumen/m. Il colore della luce scelto è stato il bianco neutro 4000K e il profilo scelto è stato un profilo basso 8x17x2500 in alluminio spazzolato montato in superficie. L'alimentazione era costituita da un trasformatore da 24V DC RF 100W per il controllo wireless, mentre i pulsanti di regolazione erano pulsanti monoblocco della serie VaLO.

Un riepilogo dei passaggi:

  1. Taglio dei profili di alluminio nelle giuste dimensioni.
  2. Tagliare le strisce LED per adattarle ai profili.
  3. Saldare i fili di collegamento alle strisce led.
  4. Fissare le strisce LED ai profili.
  5. Test delle prestazioni.
  6. Fissare le guide LED in posizione.
  7. Il salto della linea del corpo verso il trasformatore.
  8. Collegamento del trasformatore e accoppiamento dei pulsanti wireless.
  9. Fissare i pulsanti nella posizione desiderata.
  10. L'uso può iniziare!
Accessori per l'illuminazione a gradini.
Per l'illuminazione a gradini abbiamo avuto bisogno di strisce LED, profili di alluminio, stagno, latta e cavi a bassa tensione. Per realizzare le giunzioni e tagliare il nastro sono state necessarie anche forbici, pinze spelafili e una tronchesina.

Taglio di profili in alluminio e punzonatura di strisce led

I profili di alluminio sono stati tagliati alla giusta lunghezza con una sega da tavolo. In mancanza di una sega circolare, l'alluminio viene tagliato anche con un seghetto. I profili possono essere tagliati con una copertura di plastica. Dopo il taglio, gli scarti di metallo devono essere puliti dall'interno del profilo in modo che la striscia LED possa essere attaccata a una superficie metallica pulita. Quando si lavora con la striscia LED, bisogna tenere conto dei punti di taglio della striscia LED, che sono pari a 7,2 W/m sulla striscia a intervalli di 5 cm. I punti di taglio sono identificati da punti di rame, che fungono anche da punti di perforazione. Le strisce a bassa corrente possono essere saldate dall'utente, anche senza qualifiche elettriche. La superficie della striscia LED ha una superficie in silicone trasparente, sottile e non ingiallente, quindi è necessario utilizzare un coltello affilato per staccare la calza di silicone nel punto di taglio. Il silicone non è attaccato alla striscia, quindi si stacca facilmente. La striscia LED e il cavo sono leggeri, quindi è bene fissare l'uno o l'altro in posizione durante la punzonatura. Quando l'altro è fissato al substrato, l'allineamento con i punti di punzonatura è più facile.

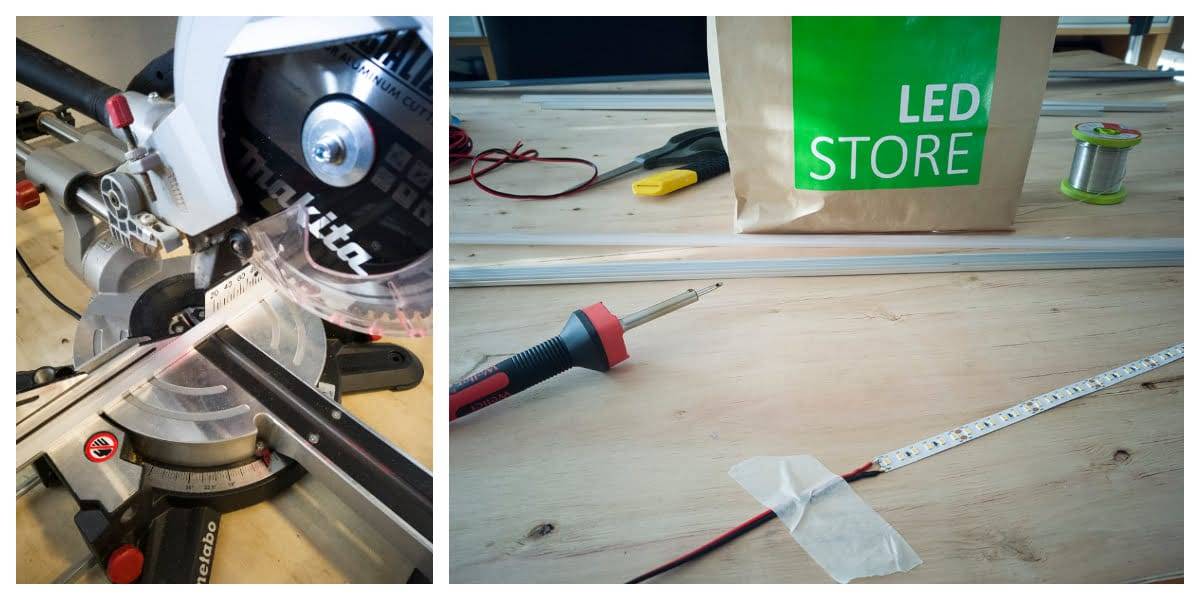

Immagini passo-passo del taglio dei profili e della punzonatura della striscia LED.
I profili di alluminio vengono tagliati nelle dimensioni corrette con una sega circolare. I fili di collegamento vengono saldati alla striscia di led.

Installazione di profili LED

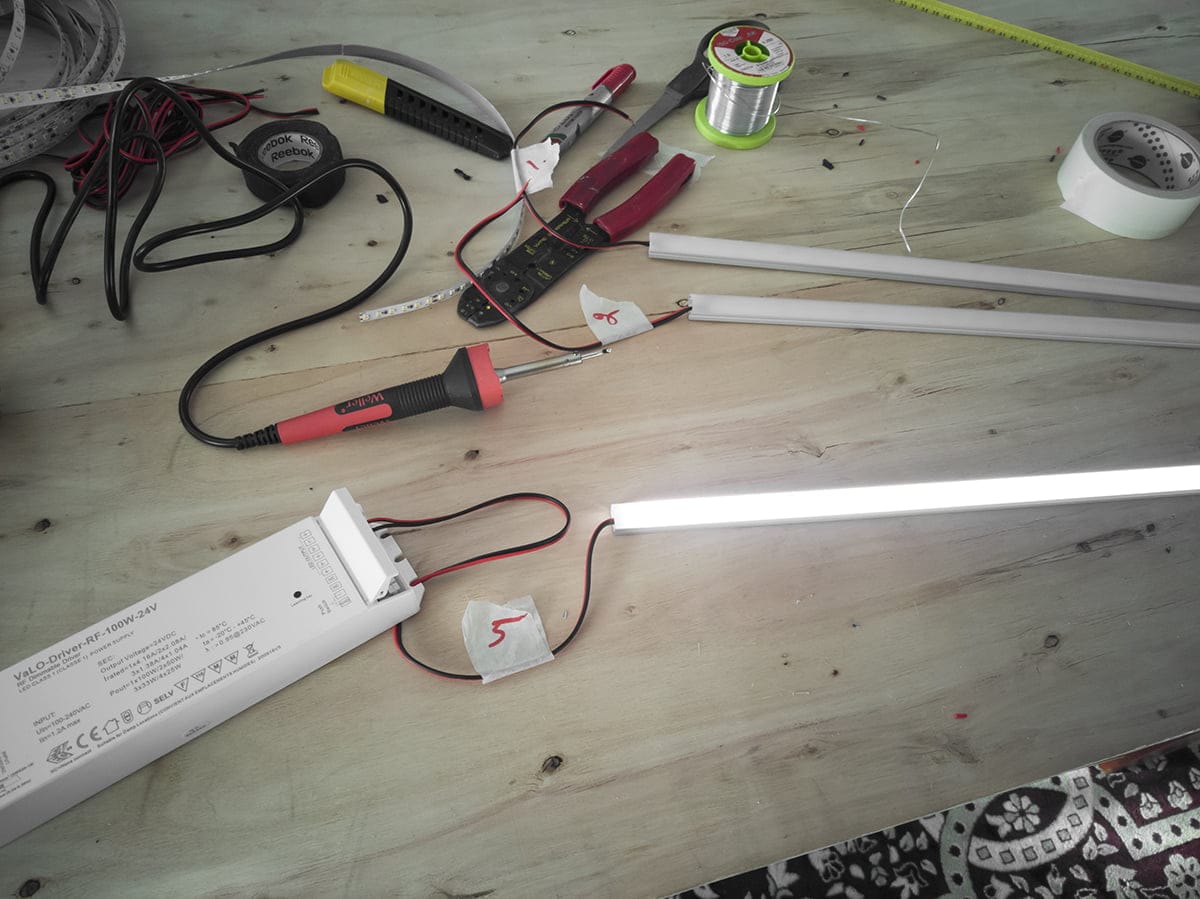

Una volta cablate le strisce LED, tutte le luci dei singoli gradini sono state testate collegandole al trasformatore una per una. La larghezza delle scale curve variava, quindi le strisce luminose sui gradini sono state numerate per facilitare l'inserimento nell'ordine giusto.

Sequenza di profili LED

L'ordine corretto dei binari è stato controllato durante la fase di fissaggio. Sono state utilizzate le clip di plastica fornite con i profili. Le clip sono state avvitate a circa mezzo metro di distanza l'una dall'altra e i profili vi si sono inseriti perfettamente. I binari LED e i loro cavi sono leggeri, quindi il fissaggio è molto robusto, anche se si utilizzano solo due clip per ogni gradino.

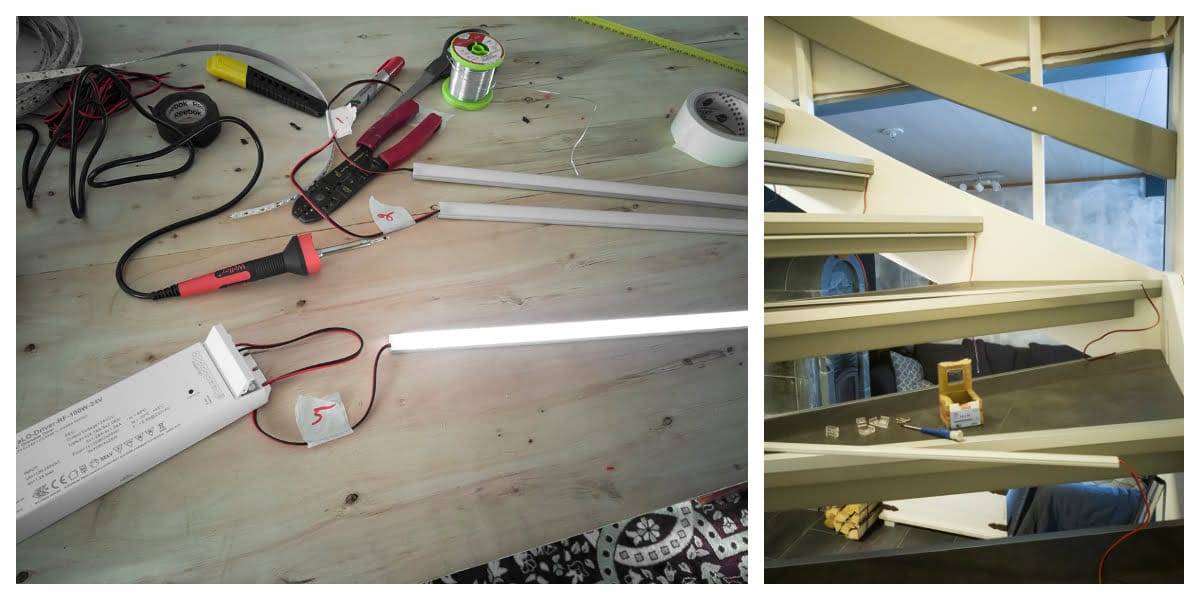

Le rotaie a LED devono essere testate prima dell'installazione in fondo alla scala.
Le strisce LED vengono fissate ai profili e testate prima dell'installazione. Le guide LED numerate vengono fissate alla base della scala con delle staffe.

Pistonizzazione dei cavi di collegamento

Il cavo di collegamento era un cavo bipolare a bassa corrente, sul quale sono stati intrecciati i fili di tutti i binari. Questa è la fase del progetto che richiede più manodopera, poiché le saldature devono essere effettuate in loco tra le scale o sotto di esse. Una volta realizzate le giunzioni, queste sono state isolate con nastro elettrico e modellate con una guaina bianca.

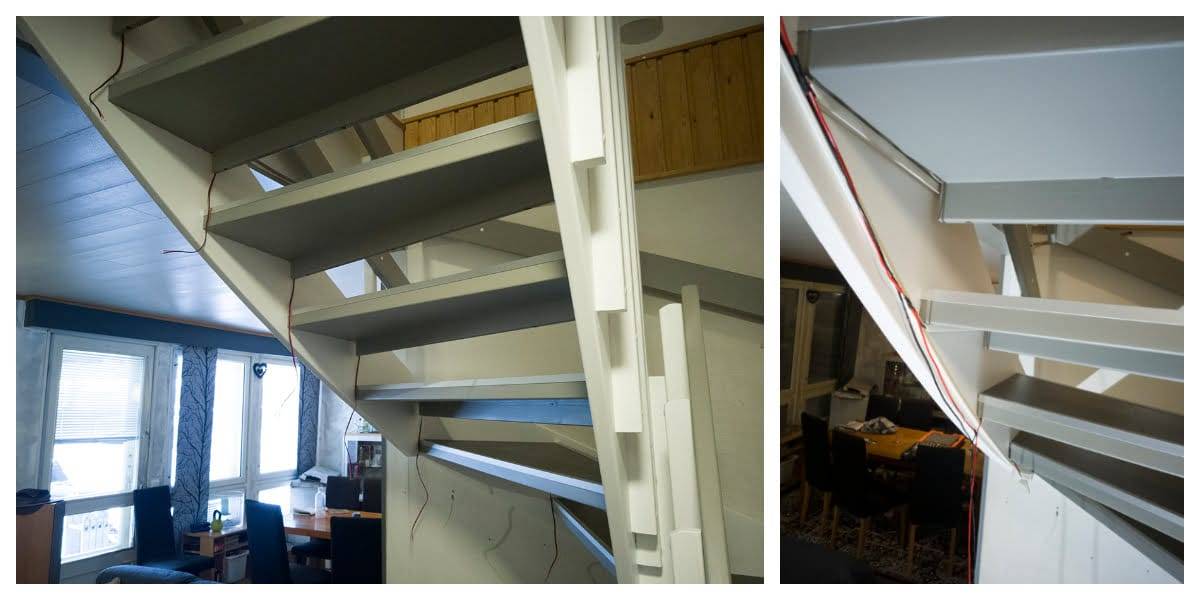

I cavi sono collegati sotto le scale e infine nascosti in una canalina.
I cavi di collegamento sono stati inseriti nelle guide alla profondità di ogni foro in modo che si sovrapponessero alla linea del telaio da battere. I cavi provenienti dai binari sono nascosti nel condotto. La linea principale collega i cavi all'alimentazione.

Collegamento del trasformatore

Il trasformatore è stato alimentato e gli interruttori dimmer sono stati abbinati al trasformatore. I pulsanti di oscuramento sono stati posizionati all'inizio e alla fine delle scale. In questo modo, il funzionamento e l'oscuramento funzionano da entrambe le direzioni. I pulsanti sono stati fissati con il nastro adesivo per cornici fornito nella confezione, poiché non si voleva fare dei fori per le viti nella parete. È possibile abbinare fino a quattro pulsanti o telecomandi wireless a un singolo trasformatore RF.

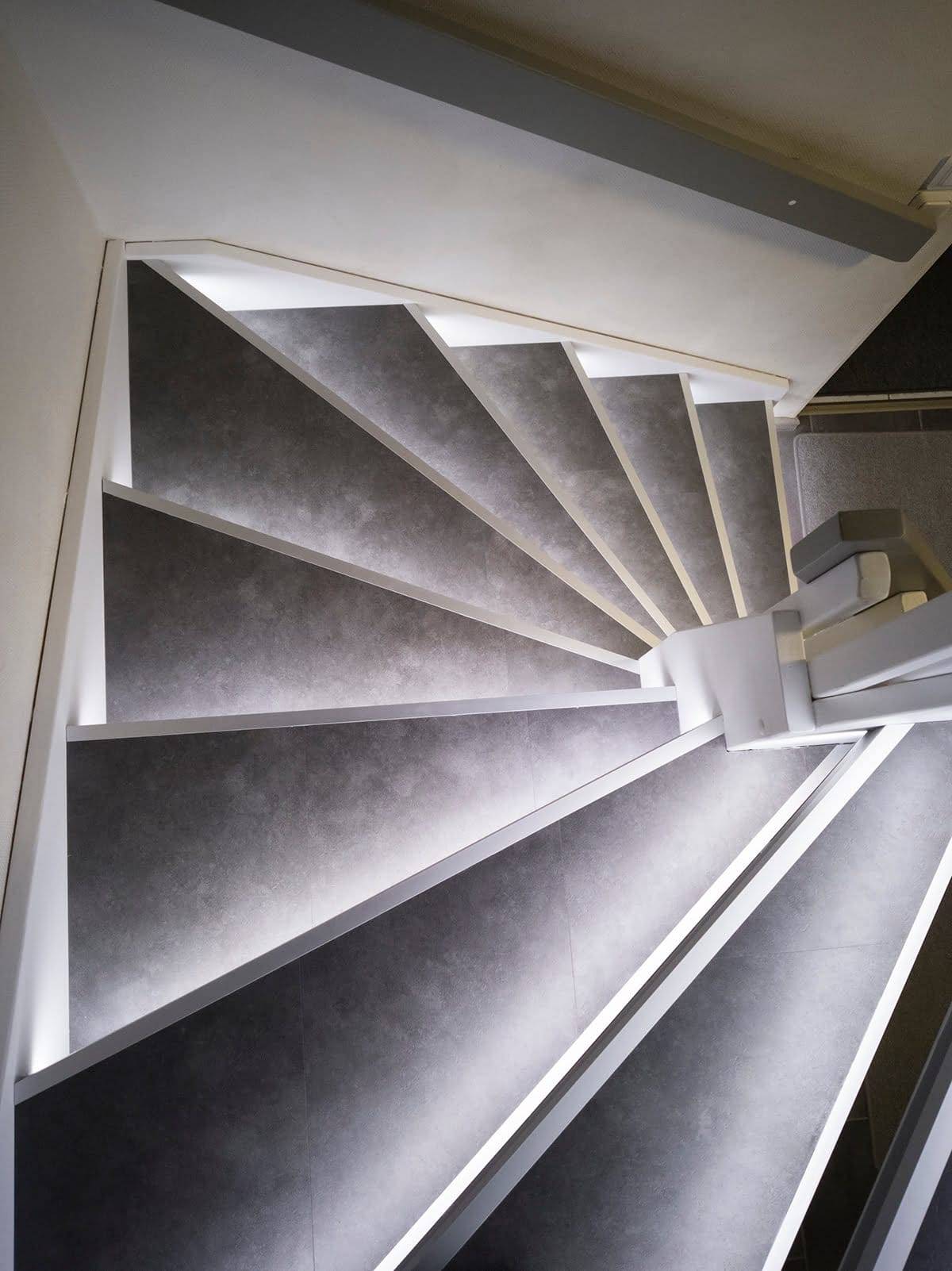

La scala vista dall'alto, con le luci accese.
Quando le luci sono accese, l'intera scala è illuminata in modo efficace e l'illuminazione aumenta la visibilità delle scale. L'utilizzo delle scale diventa più facile perché aumenta il contrasto tra i gradini.

Perché investire nell'illuminazione a gradini

Vale la pena investire nell'illuminazione dei gradini, perché rende la scala più elegante. Inoltre, l'illuminazione dei gradini aumenta notevolmente il livello di luce dell'intera scala. La luce viene riflessa dai gradini e dalla parete laterale. Nell'immagine, le luci sono al massimo della loro intensità. L'illuminazione può anche essere regolata in modo graduale con un pulsante, a seconda dell'umore e delle esigenze. Il dimmer è dotato di una memoria interna, quindi le luci si accenderanno al livello di luminosità a cui erano state lasciate quando sono state spente. Il risultato finale è stato molto riuscito ed elegante. Le luci non abbagliano nemmeno se viste dal basso, poiché i binari LED rimangono dietro l'incrocio anteriore dei gradini.

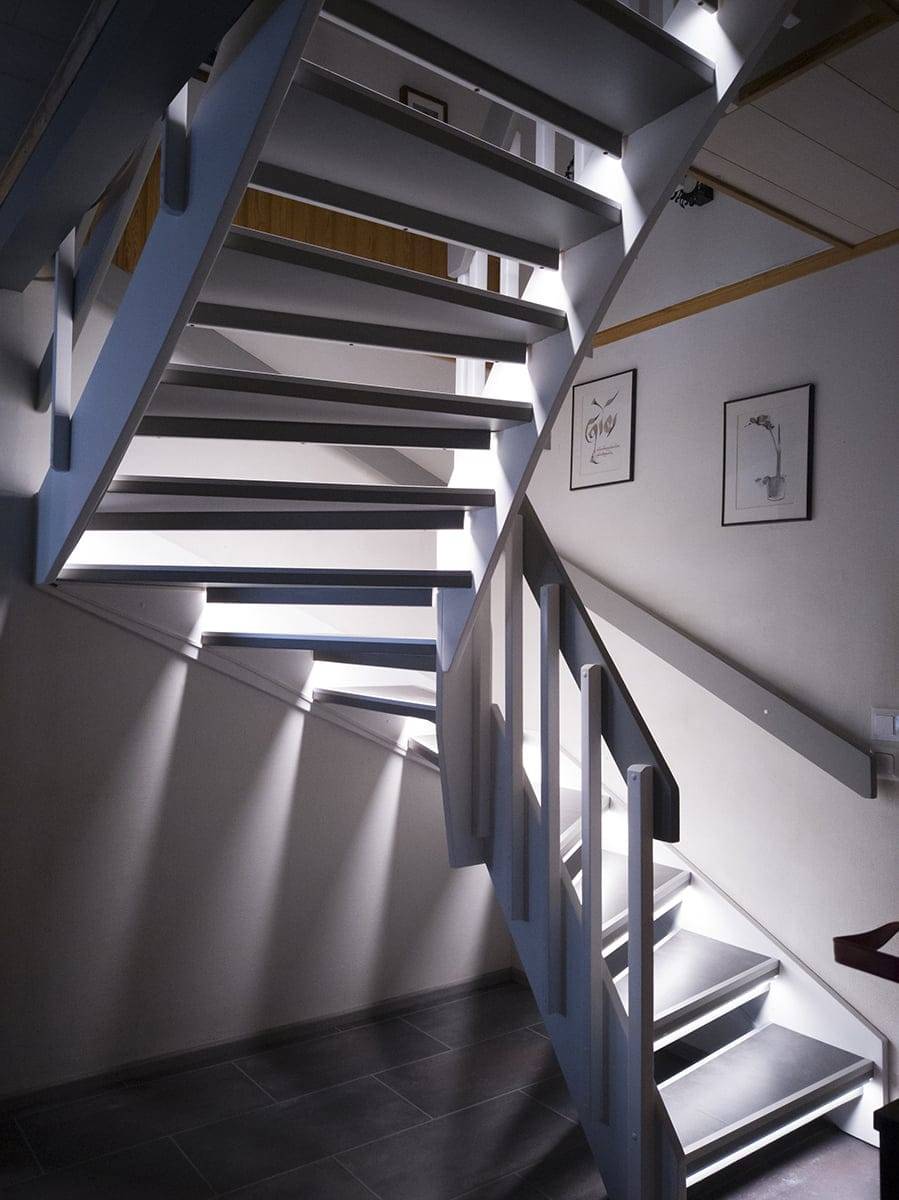

Illuminazione a gradini pronta, luci accese.
L'illuminazione della scala è pronta. Dalla foto si può notare che l'illuminazione non è abbagliante dal basso.
