La luce indiretta che passa attraverso la parete è morbida e confortevole. Se poi l'apparecchio è dotato di regolazione continua della temperatura del colore della luce bianca e di dimmerazione, avrai sempre la garanzia di abbinarla al tuo arredamento e al tuo umore! Abbiamo realizzato due diversi progetti di illuminazione di interni con le applique rotonde di LedStore. In questo articolo ti parleremo del progetto e dei costi!

Necessità di rinnovare l'illuminazione interna e scelta dell'apparecchio, Eclipse

La stanza aveva bisogno di un bel punto focale sulla parete completamente bianca e anche una maggiore illuminazione non guastava. Un'altra esigenza era quella di aggiungere un tocco decorativo alla postazione di lavoro, dato che non si voleva modificare la parete. L'applique a Led Eclipse è disponibile nei colori bianco e nero, con una finitura opaca verniciata a polvere che rappresenta un vantaggio quando, ad esempio, gli apparecchi vengono installati uno accanto all'altro. La finitura opaca offre una minore riflessione, in modo che la luce rimanga regolare in tutte le direzioni. Gli apparecchi vengono ordinati singolarmente, quindi il numero, il colore e le dimensioni possono essere scelti esattamente in base alle esigenze. Sono disponibili due misure, 30 cm e 15 cm. Le Eclipse più grandi distano 50 mm dalla parete, mentre le Eclipse più piccole distano 37 mm, 13 mm in meno. Gli apparecchi possono essere installati singolarmente o in gruppo. La regolazione dei Kelvin, o della temperatura di colore, rende gli apparecchi adatti a tutte le tonalità dell'arredamento e hanno anche un elevato indice di resa cromatica, il che significa che la luce riproduce tutti i colori dell'ambiente esattamente come dovrebbero essere. Per il set da parete LedStore sono stati scelti due grandi bianchi e tre piccoli, due neri e uno bianco Eclipse. Per l'area di 120cmx70cm è stata scelta una forma discendente da sinistra a destra. La potenza totale richiesta per gli apparecchi di illuminazione dal trasformatore e dal carico è di 70W, quindi sono stati scelti dalla gamma LedStore un trasformatore di controllo wireless Zigbee da 75W e un controller wireless per il controllo della temperatura del colore e la regolazione della luminosità. Per il set da tavolo dietro la scrivania sono state scelte due Eclipse nere, una grande e una piccola, che si incastrano nell'angolo superiore destro dell'Eclipse leggermente più grande.
L'applique Eclipse è disponibile in due colori e due dimensioni. Il modello da 15 cm di diametro esterno ha una potenza di 10 W e il modello più grande Eclipse da 30 cm ha una potenza di 15 W. La potenza luminosa è di 800 lumen e 1200 lumen. I colori sono bianco e nero in entrambe le dimensioni.
La luce si diffonde uniformemente dalla parte posteriore dell'apparecchio verso la parete, in modo da non creare abbagliamenti se osservata lateralmente. La figura seguente illustra la variazione della temperatura di colore dell'apparecchio.
Toni di luce caldi, neutri e freddi. La tonalità può essere regolata in modo continuo tra 2800K e 6000 K. Inoltre, gli apparecchi sono dimmerabili. L'immagine mostra anche una botola di servizio per accedere al trasformatore.

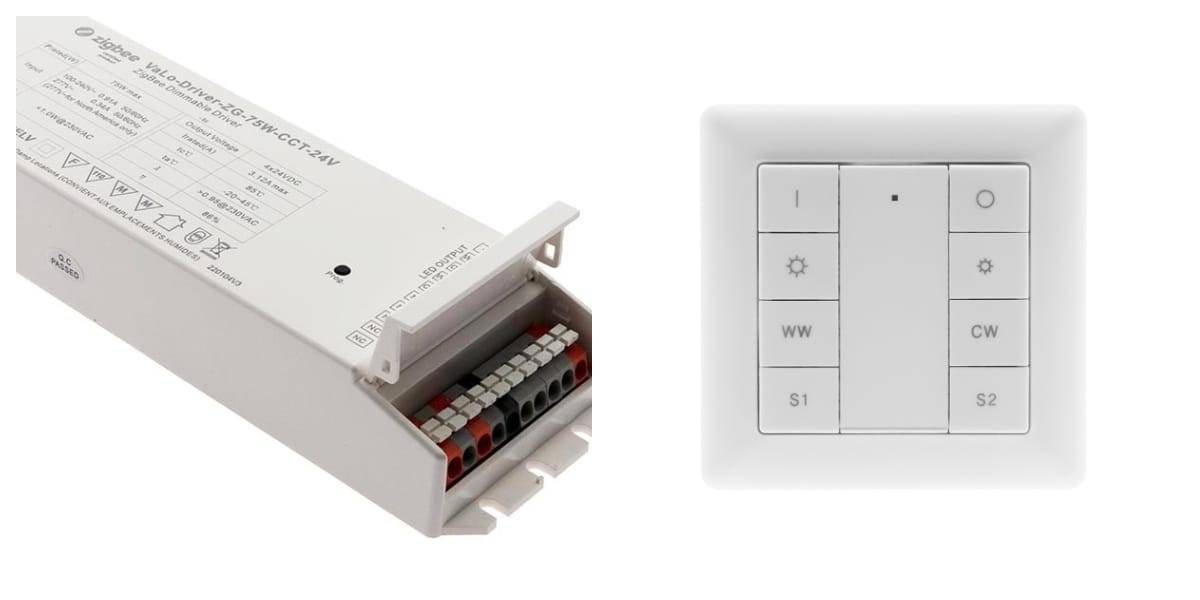

Tra il trasformatore e il controller viene stabilita una connessione wireless e il controller può essere posizionato liberamente dove vuoi. Il trasformatore Zigbee ha anche la possibilità di essere collegato a un sistema di controllo smart home, ad esempio Hue, Smart things o Home assistant. Sia il trasformatore che il controller devono essere prodotti Zigbee. Un'alternativa è quella di utilizzare dispositivi RF per il controllo wireless che non dispongono di una funzione smart home.

Implementare l'illuminazione delle pareti con Eclipse

Per realizzare l'allestimento della parete in gesso, è stato necessario far passare i fili dell'illuminazione all'interno della parete fino al trasformatore e installare una botola di servizio nella parete. Le fasi di lavoro sono state le seguenti:
  1. Crea degli stencil e usali per delineare le posizioni delle lampade.
  2. Fai delle aperture nella parete e, se necessario, nelle controventature per l'ingresso dei cavi e la botola di servizio.
  3. Tira il cavo di alimentazione al trasformatore nella botola di servizio (richiede un professionista) e prepara i cavi a bassa corrente per gli apparecchi di illuminazione.
  4. Riempi il foro nella parete per il cablaggio, impacchetta, dipingi o tappezza la parete e installa la botola di servizio.
  5. Installa le staffe nella parete nei punti corretti e collega i fili installati a quelli dell'apparecchio, ad esempio con i connettori per lampadine Wago, e fissa gli apparecchi alle staffe.
  6. Abbina il trasformatore e il controller e l'illuminazione è pronta all'uso.

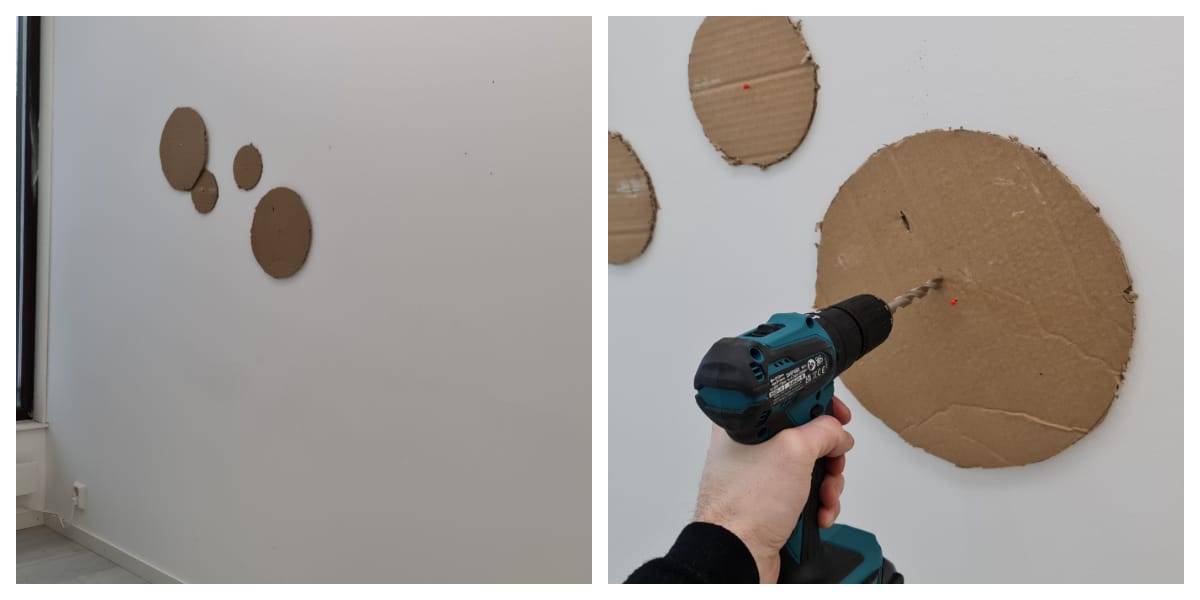

Per prima cosa sono state stabilite le posizioni delle lampade e sono stati praticati i fori per i cavi. Le coppe di montaggio hanno dimensioni di 120 mm e 100 mm, quindi il foro per il conduttore non deve trovarsi al centro dell'apparecchio.

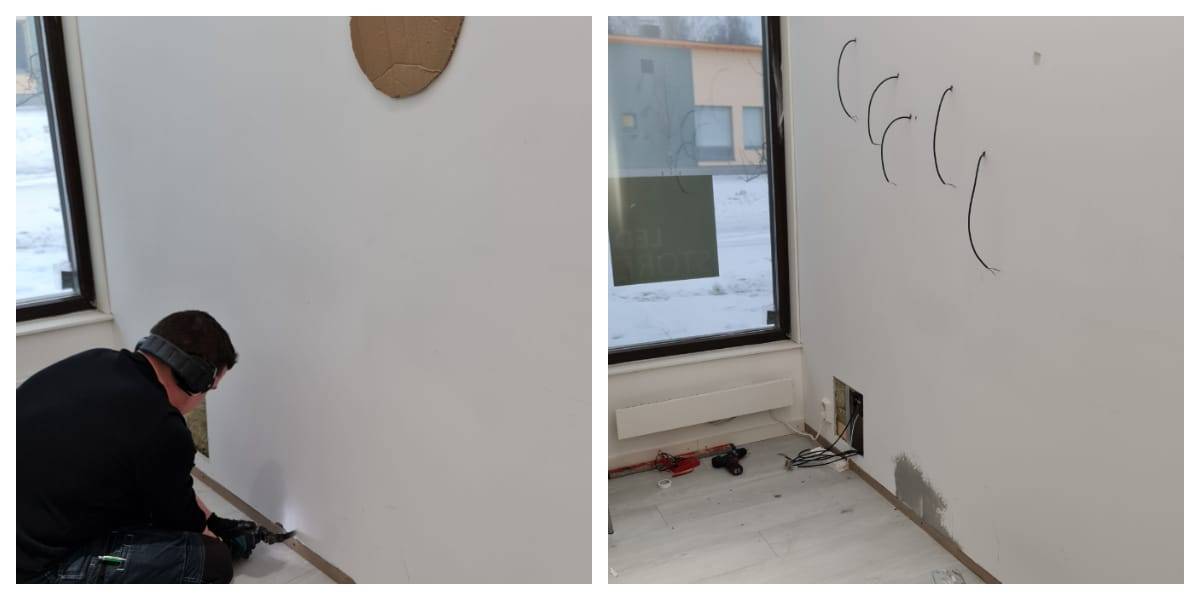

Con un seghetto alternativo sono stati fatti dei buchi nella parete per far passare i fili delle luci. Accanto all'apertura della botola di servizio, è stato fatto un foro tra le colonne per far uscire i fili. I fori per i conduttori sono stati fatti nell'involucro per condurli alla botola di servizio. È stato utilizzato un cavo a tre conduttori a bassa corrente 3x0,5 mm2 per garantire il corretto controllo della temperatura di colore delle luci.

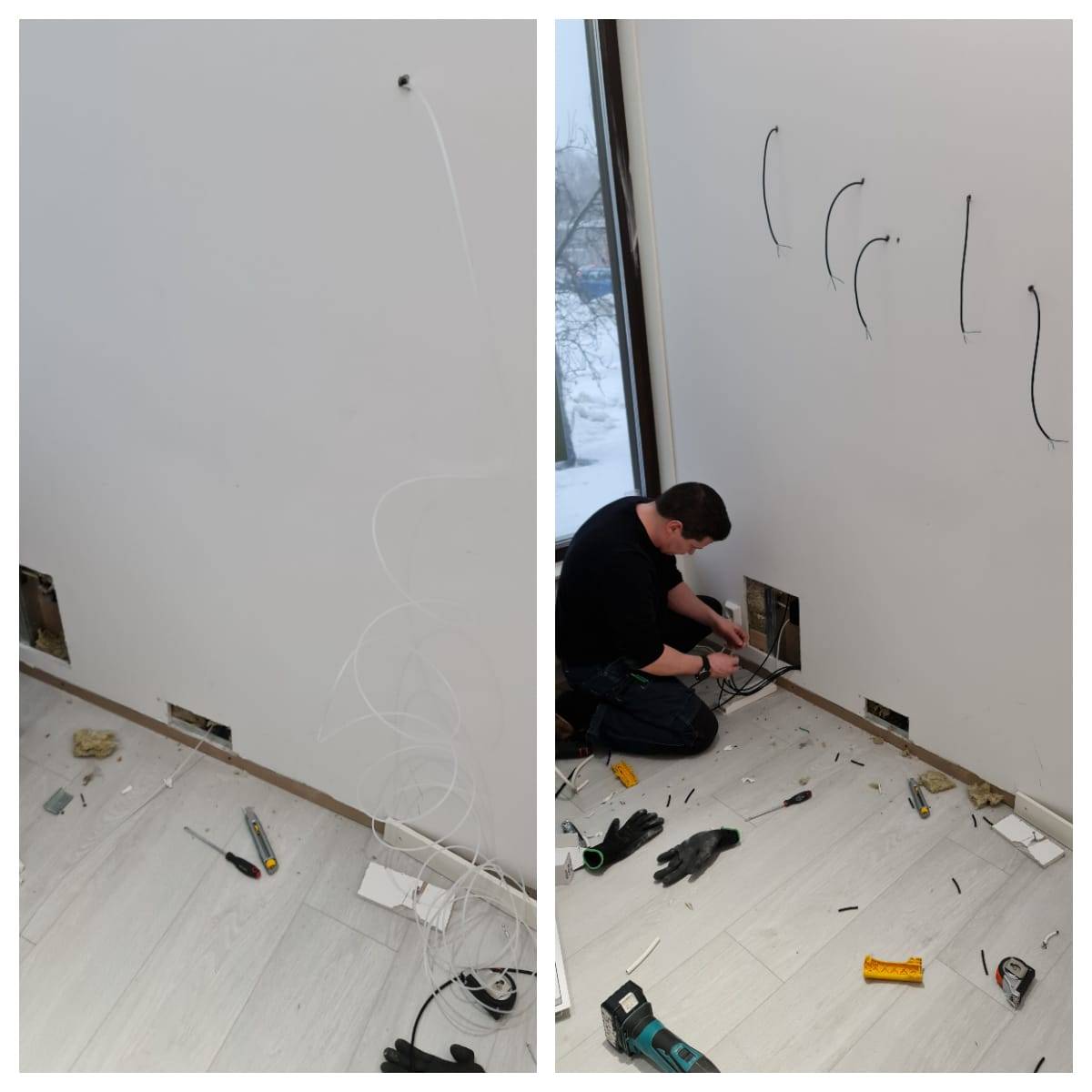

Oltre alla botola di servizio, è stata praticata un'apertura più piccola nella parete e i cavi sono stati estratti con una molla. È stato praticato un foro nella cavità per far passare i fili fino al trasformatore. L'elettricità è stata distribuita alle nuove luci da una presa vicino alla botola di servizio. Il lavoro sulla rete elettrica ha richiesto un intervento professionale. I lavori a bassa tensione possono essere eseguiti dal consumatore stesso, a patto che abbia familiarità con l'argomento :)

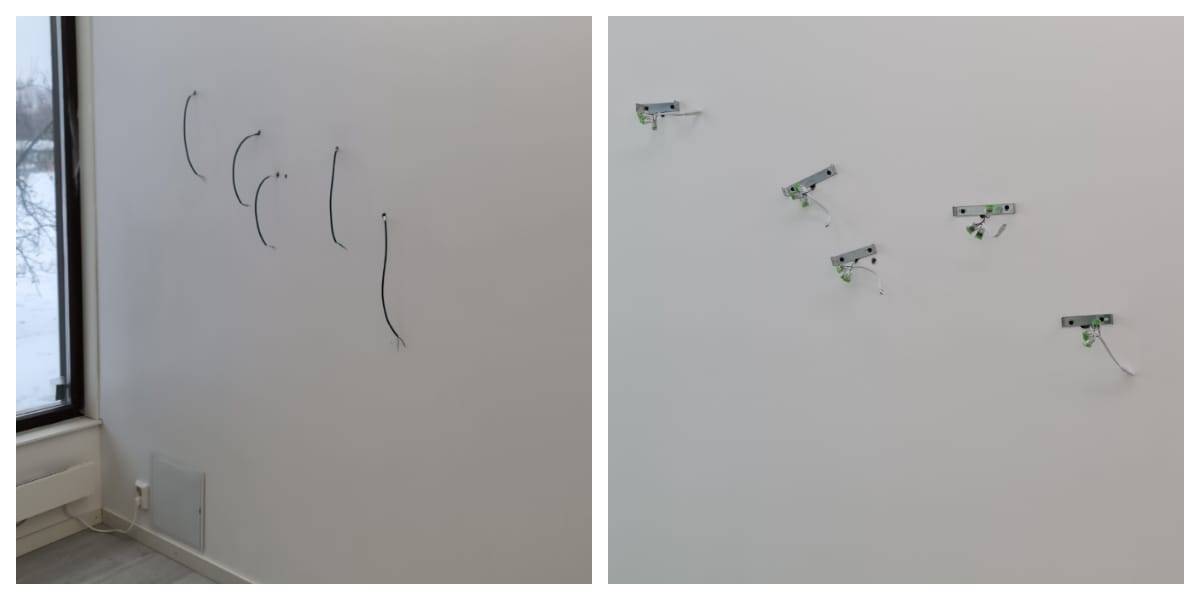

Tutti i cavi e il trasformatore sono stati portati all'interno della parete. Per il montaggio, le staffe da parete sono state avvitate al muro e i connettori rapidi di Eclipse sono stati collegati ai cavi di montaggio di Wagoa.
La botola di servizio in questo caso misura 33x33 cm. Se necessario, sono disponibili misure più piccole, ma in questo spazio la botola di servizio rimane dietro i mobili. Tutti i cavi e il trasformatore possono essere collocati all'interno della parete. Le staffe a muro sono state avvitate alla parete per il montaggio. Poiché gli apparecchi sono rotondi, le staffe non devono essere in linea retta. L'apparecchio è stato collegato all'apparecchio con tre connettori a leva a due posizioni per ogni apparecchio, a cui è stato collegato il connettore rapido di Eclipse. Il filo rosso si collega al positivo, il filo nero produce un bianco freddo e il filo bianco produce un bianco caldo. L'interruttore di controllo della temperatura del colore dell'apparecchio è stato rimosso per fornire un controllo continuo delle luci. Se installato con l'interruttore della temperatura di colore, l'apparecchio funzionerà con una delle tre temperature di colore selezionate (calda, neutra, fredda).

Accoppiamento con i controller wireless Zigbee

Una volta installati e alimentati, gli apparecchi possono essere collegati a un unico controller, ad esempio un controller a parete, oppure a due o più controller tramite un sistema di controllo intelligente. Ricordati di inserire le batterie se hai un telecomando e di rimuovere il coperchio protettivo dal retro della batteria se hai un controller a parete. Se è sufficiente un solo controller, non è necessario accoppiare un controller intelligente. Il trasformatore ha un ricevitore incorporato con il quale viene accoppiato il controller. Abbiamo scritto dell'accoppiamento nella parte 1 del controllo dell'illuminazione Zigbee. Ad esempio, l'accoppiamento con un controller wireless a parete è facile da realizzare premendo quattro volte il pulsante prog sul trasformatore per aprire la connessione di accoppiamento. Avvicina il controller al trasformatore (a meno di 10 cm di distanza) e premi prima il pulsante di accensione ( I ) per "svegliare" il dispositivo e far lampeggiare la spia verde. Poi premi una volta il pulsante di aumento della luminosità (sotto il pulsante di accensione). Ci vorrà un attimo per stabilire una connessione. Al termine, le luci lampeggeranno due volte. Questo metodo di connessione si chiama accoppiamento TouchLink. La guida all'accoppiamento del telecomando si trova nel link del prodotto nel negozio online, alla voce File: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din. Abbiamo parlato dell'accoppiamento tramite hub/bridge nell'articolo Il controllo dell'illuminazione Zigbee parte 2.
Esistono diverse opzioni di controllo per l'illuminazione a parete. A sinistra, un telecomando collegato all'app Philips Hue. Il controller a parete può anche essere collegato al controllo Hue, consentendo la programmazione e la temporizzazione. Non è necessario attivare il controllo intelligente, poiché il controller wireless può essere abbinato a un trasformatore anche senza hub o app. I controller consentono di regolare continuamente la luminosità e la temperatura del colore della luce.

Costi e tempi di realizzazione dell'opera d'arte da parete

Cinque Eclipse, un trasformatore RF da 75W, cavi di collegamento e un controller wireless sono costati in totale 593 euro (IVA inclusa). Inoltre, sono stati necessari vernice, massetto, connettori e attrezzi, oltre a competenze elettriche professionali. Il denaro ha fornito 60 watt di potenza dell'apparecchio LED e un'illuminazione indiretta di 4800 lumen. Il progetto ha richiesto complessivamente 8 ore di lavoro effettivo. Per un'implementazione più semplice e veloce, è possibile fresare la colonna dietro un battiscopa alto 7-10 cm, ad esempio. Inoltre, se la parete divisoria non ha un isolamento in lana o simile, è più veloce importare i fili, poiché non è necessario tirare i fili. Le stesse installazioni delle lampade richiedono fori così piccoli nella parete che, se la superficie della parete è pulita, non è necessaria alcuna pittura. Nella sua forma più semplice, il progetto può essere completato in circa 3 ore di lavoro.

Illuminazione indiretta da dietro una parete o un pannello del mobile

Gli apparecchi a parete Eclipse sono ideali anche per essere montati, ad esempio, su pannelli di mobili. Nella soluzione mostrata qui, il piano di un tavolo a nido d'ape è stato trasformato in un elemento di illuminazione dietro una postazione di lavoro. Il trasformatore di controllo wireless da 50W è stato forato sul retro del pannello. Lo spessore del trasformatore è di soli 33 mm rispetto ai 35 mm del pannello del mobile. Inoltre, dietro il pannello è stata montata una sporgenza di 25 mm a cui è stato attaccato un binario LED per illuminare la parete. Il prezzo per l'illuminazione e il controllo di questo pacchetto era di soli 466 euro (IVA inclusa). Tutto ciò che devi fare è sollevare l'unità sulla parete utilizzando le viti e collegarla alla presa di corrente, poiché la spina è già pronta all'uso. La lampada da parete può essere facilmente controllata in modalità wireless con il controllo della temperatura del colore e l'oscuramento. Per una descrizione più dettagliata del progetto, che puoi realizzare anche tu, leggi il prossimo articolo del nostro blog. Qui di seguito trovi una foto di assaggio del progetto finito. Se sei interessato alle lampade presenti in questo articolo, saremo lieti di fornirti ulteriori informazioni. Sei anche invitato a visitare il nostro negozio a Koivuhaja, Mesikukantie 16, 01300 Vantaa, Vantaa. I nostri showroom All in One dispongono di tutti i prodotti presentati in questo articolo. Serviamo tutti i gruppi di clienti, dai consumatori agli appaltatori, sotto lo stesso tetto. Dai un'occhiata al negozio.
