Il cablaggio degli apparecchi LED è uno degli aspetti più importanti, ma spesso meno considerati, di un sistema di illuminazione. I cavi scelti e installati correttamente garantiscono un funzionamento regolare delle luci, il corretto funzionamento dei comandi e la sicurezza dell'illuminazione.
In questo articolo vedremo quali sono i cavi necessari per l'illuminazione a LED in diversi sistemi - DALI, Zigbee, Triac e altre modalità di controllo - e come le caratteristiche degli apparecchi e i tipi di trasformatori influiscono sul cablaggio. Alla fine, troverai anche dei consigli pratici per un'installazione sicura ed efficiente.
Sistemi di automazione e controllo della casa
Cablaggio DALI
Il DALI (Digital Addressable Lighting Interface) è un sistema di controllo dell'illuminazione professionale e bidirezionale. Utilizza un proprio bus di controllo che può essere trasportato sullo stesso cavo della tensione di alimentazione, purché il cablaggio sia conforme allo standard DALI.
- In genere, per il controllo DALI si utilizza un cavo da 5x1,5 mm² o equivalente.
- La lunghezza della linea di controllo può raggiungere i 300 metri, mentre la resistenza totale rimane inferiore a 2 ohm.
- Una linea DALI può collegare più apparecchi e controller sullo stesso bus.
Un trasformatore di gruppo DALI centralizzato facilita le installazioni in siti di grandi dimensioni. Ricorda che un master DALI può gestire in genere 64 dispositivi. Utilizzando i trasformatori di gruppo risparmierai indirizzi.
Vedi i prodotti DALI
Zigbee e altri sistemi wireless
Zigbee, WiFi e Bluetooth Mesh consentono il controllo senza fili, ma è comunque necessario un cavo per collegarsi all'alimentazione. I segnali di controllo sono wireless, ma le luci a LED hanno bisogno di un cavo CC dal trasformatore. Quindi non hai bisogno di cavi per gli interruttori!
- Evita i cavi lunghi (+15 m) per mantenere bassa la caduta di tensione del trasformatore.
- Usa un cavo schermato se i cavi passano accanto ad altri cavi elettrici.
- Si consiglia di utilizzare trasformatori di gruppo (di solito a 24V), per un controllo più semplice.

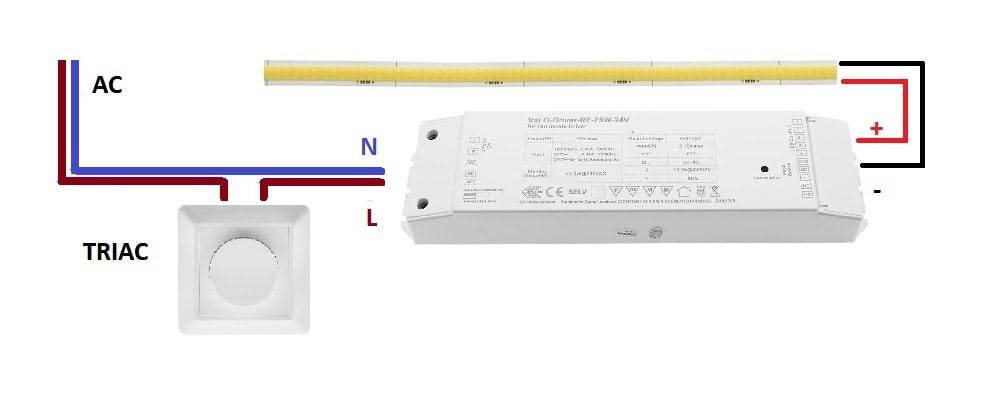

Dimmer a triac (230V)
La dimmerazione a triac è un modo tradizionale e semplice per controllare gli apparecchi LED direttamente dalla rete elettrica a 230V. Il cablaggio è solitamente simile a quello delle lampadine alogene tradizionali.
- In genere si utilizza un cavo a 3 conduttori (L, N, Terra), anche se quasi tutti i trasformatori di buona qualità sono di Classe 2 (doppio isolamento) e non necessitano di terra.
- Un LED dimmerabile richiede un trasformatore compatibile con i Triac.
- In genere si utilizza un filo MMJ, ad esempio 3x1,5 mm².
Caratteristiche e cablaggio degli apparecchi di illuminazione
Le caratteristiche tecniche dell'apparecchio di illuminazione determinano il numero di fili necessari nel cavo. Questo è particolarmente importante quando gli apparecchi di illuminazione sono controllati da diverse tonalità o colori. È consigliabile considerare il cablaggio prima che gli apparecchi vengano cablati per evitare di dover apportare correzioni in seguito.
Quindi ora stiamo parlando del cavo tra il trasformatore e l'apparecchio di illuminazione.

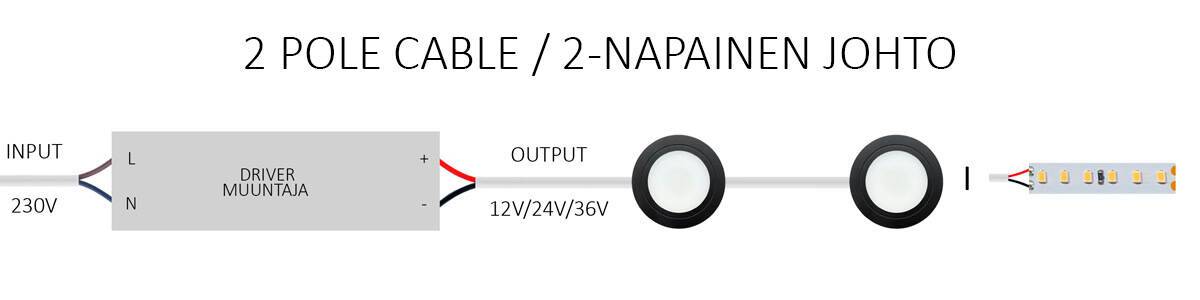

Cablaggio di luci LED monocromatiche
Gli apparecchi LED monocromatici utilizzano un cavo a due poli: positivo (+) e negativo (-). Quindi installalo come mostrato nell'immagine del TRIAC qui sopra.
- Commutazione: + rosso (di solito), - nero (di solito)
- Usa un cavo da 2x0,5 mm² per le tratte brevi (max 15 m), 2x0,75 mm² o più spesso per le tratte più lunghe.
Cablaggio LED CCT (temperatura di colore regolabile)
Gli apparecchi CCT (Correlated Color Temperature) hanno elementi LED bianchi caldi e freddi che vengono controllati separatamente. Questo richiede un cavo a 2-3 poli.
2 La lampada CCT a conduzione funziona in modo tale che il positivo e il negativo cambiano polarizzazione 1000 volte al secondo, quindi non è visibile all'occhio. In questo modo cambiamo la temperatura e la luminosità.
- Commutazione: - CW (bianco freddo), + WW (bianco caldo).
- Usa un cavo da 2x0,5 mm² per le tratte brevi (max 15 m), 2x0,75 mm² o più spesso per le tratte più lunghe.

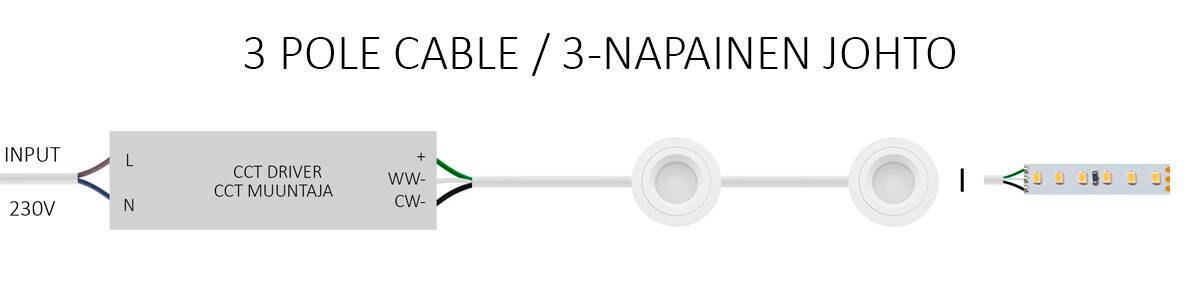

La lampada CCT a 3 conduttori (la più comune) funziona con il positivo (+) diviso, ma la tensione tra i conduttori freddi e caldi viene modificata in modo che la tensione totale rimanga la stessa. A metà strada, quindi, la tensione non deve raddoppiare (piena potenza al freddo e al caldo contemporaneamente), cosa che provocherebbe la rottura dell'apparecchio.
- Commutazione: + (comune), CW (bianco freddo), WW (bianco caldo).
- Usa un cavo da 3x0,5 mm² per le tratte brevi (max 15 m), 3x0,75 mm² per quelle più lunghe.

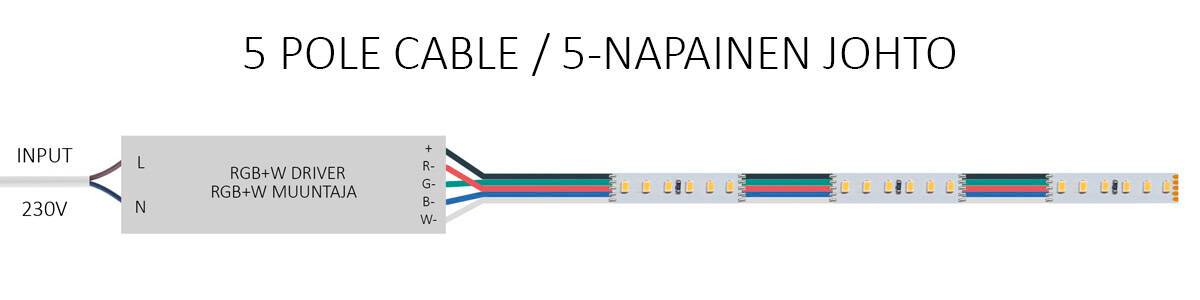

Apparecchi RGB e RGBW
Negli apparecchi RGB, ogni colore (rosso, verde, blu) ha bisogno di un proprio conduttore e di un positivo comune. Il cablaggio viene effettuato con un cavo a 4 pin. L'RGBW aggiunge un quarto canale per il LED bianco e viene cablato con un cavo a 5 pin.
- Connessione: + (comune), RGB = 4 fili, (R, G, B, +)
- Connessione: + (comune) RGBW = 5 fili (R, G, B, W, +)
- Usa un cavo da 4/5x0,0,32 mm² per le tratte brevi (max 10m), 4/5x0,5 mm² per quelle più lunghe.

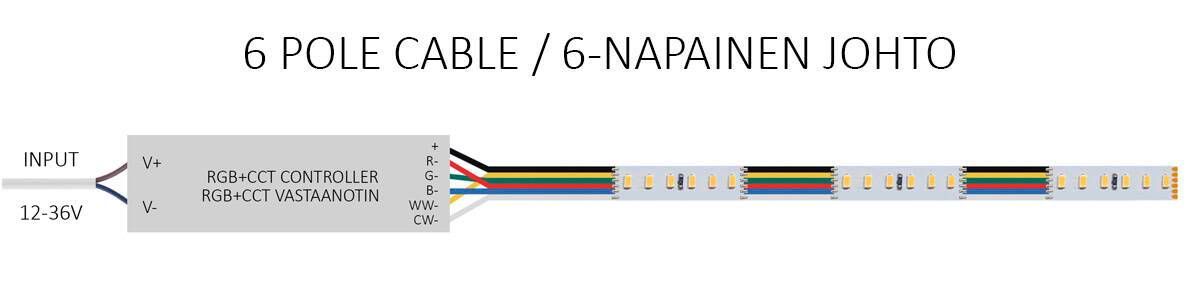

Sistemi RGB+CCT
RGB+CCT combina il colore e il bianco regolabile in un unico apparecchio. Ciò significa che il cablaggio avviene con un cavo a 6 pin. Inoltre, la striscia LED RGB+CCT è controllata da un ricevitore montato tra il trasformatore e la striscia LED. Quindi è necessario un trasformatore di base separato e un ricevitore adatto al tuo sistema.
- Connessione RGB, caldo e freddo = 6 fili (R, G, B, caldo, freddo, +)
- Usa sempre un cavo LED di alta qualità, a doppio isolamento e a guscio morbido.
- Controlla che il controller e l'apparecchio d'illuminazione supportino lo stesso schema di cablaggio.
Scopri la gamma di cavi LedStore.
Scopri le diverse soluzioni di cavi di interconnessione di LedStore.
Cablaggio con trasformatori propri o di gruppo
Apparecchi con trasformatori propri
È possibile selezionare un trasformatore per ogni apparecchio. Si tratta di una soluzione semplice e veloce, ad esempio nei progetti di ristrutturazione in cui non si desidera un controllo centralizzato o in cui non si vuole o non si può avere un portello di servizio per un trasformatore di gruppo.
- Ogni apparecchio avrà la propria alimentazione a 230V.
- Il trasformatore può essere nascosto in strutture a soffitto o dietro un apparecchio di illuminazione attraverso la stessa apertura.
- Meno design, ma più articolazioni.
- Con i trasformatori Triac, la selezione del colore avviene tramite la leva, in fase di installazione (dimmerazione, nessuna regolazione CCT continua dopo l'installazione).
- DALI / Zigbee ogni apparecchio ha il proprio indirizzo (soluzione laboriosa, ma che consente un controllo continuo della CCT anche dopo l'installazione).
Trasformatori di gruppo e soluzioni centralizzate
Un sistema con trasformatore di gruppo significa che un trasformatore efficiente alimenta diversi apparecchi di illuminazione. In questo modo si riducono le fonti di calore e si facilita la manutenzione, oltre a garantire che tutti gli apparecchi di illuminazione del gruppo obbediscano al controllo della dimmerazione e della temperatura di colore.
- Nei sistemi a 24 V, lo spessore del cavo gioca un ruolo importante: un cavo troppo sottile provoca cadute di tensione. es. 0,5 mm² max, 10/15 m
- Mantieni la lunghezza totale del cavo dal trasformatore agli apparecchi di illuminazione al di sotto dei 15 m o aumenta la sezione.
- Installa il trasformatore in un luogo facilmente accessibile, ad esempio in una botola di servizio, sopra gli armadi, in un quadro elettrico.
Consigli pratici e raccomandazioni per l'installazione
- Scegli la sezione giusta: sotto i 10 m: 0,5 mm² / 5-15 m: 0,75-1,5 mm² / oltre i 15 m: 2,5 mm²+.
- Tieni presente il voltaggio: i sistemi a 12 V hanno una caduta di tensione maggiore rispetto a quelli a 24 V.
- Posiziona i controller e i trasformatori in modo sensato: facili da manutenere, ma nascosti.
- Usa connettori e nastri di alta qualità: resistenti al tempo e al calore.
- Documenta l'installazione: segna i trasformatori, i passaggi dei cavi e i controlli per la manutenzione.
Riassunto
| Tipo di apparecchio | Numero di cavi | Tensione tipica | Metodo di consegna |
|---|---|---|---|
| Monocromatico | 2 | 12/24V | ON/OFF o oscuramento |
| CCT | 2/3 | 12/24V | Controllo della temperatura del colore |
| RGB | 4 | 12/24V | Guida ai colori |
| RGBW | 5 | 12/24V | Controllo del colore + bianco |
| RGB+CCT | 6 | 12/24V | Controllo completo del colore e della temperatura del colore |
Riassunto
Il giusto tipo di cablaggio LED garantisce che l'illuminazione funzioni esattamente come progettato: si oscura senza problemi, cambia colore con precisione e dura per anni senza problemi. Una progettazione illuminotecnica ed elettrica ben studiata evita problemi durante la fase di installazione.
