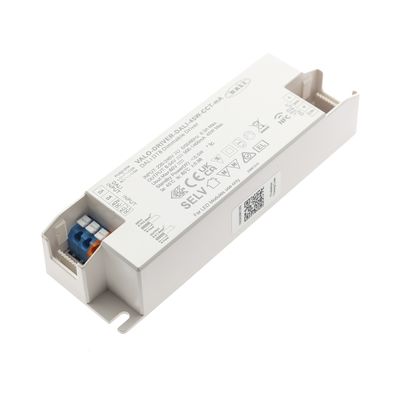

Trasformatore LED 500-1400 mA, 45W DALI DT8

Alimentatore DALI DT8 CCT, regolabile 500-1400mA 45W

Alimentatore DALI di alta qualità con corrente regolabile 500-1400 mA, carico massimo 45W. 45W. L'alimentatore ha un'unica uscita che, se necessario, può essere collegata a più apparecchi. L'alimentatore è dotato di connettori a vite in ingresso e in uscita. Il trasformatore può essere utilizzato in un sistema DALI2.

Garanzia fino a 5 anni!

L'attuatore è adatto solo per aree asciutte (IP20).

CE, RoHS, SELV

Come si utilizza il trasformatore DALI DT8 da 45W?

Prodotti LedStore più utilizzati per il trasformatore DALI 45W

• CCT Faretti a led 9W 4pz
• Plafond a led CCT 160 12W 3pz
• Plafond led CCT 200 15W 3pz
• Plafond led CCT 240 18W 2pz
• Pannello led CCT 300x300 2pz

Come si regola la corrente del trasformatore?

1. Portare il trasformatore sul tavolo
2. Caricare l'APPI. Google: SR NFC TOOL o IOS: SR NFC TOOL
3. Aprire l'APP e scansionare il codice QR sul regolatore.
4. Regolare i mA al valore desiderato
5. FATTO! Il regolatore NON ha bisogno di alimentazione per essere regolato!

Come si collega il trasformatore DT8 CCT DALI?

• 2 fili per il bus DALI
• 2 fili per il led monocolore
• 3 fili per il led regolabile CCT
• 2 fili per la corrente alternata

Caratteristiche del regolatore DALI DT8 CCT 45W mA regolabile

• corrente 500-1400mA selezionabile tramite strumento di programmazione NFC. Interruttore di corrente minima inferiore a 0,1mA
• Impostazione di indirizzo/gruppo/scena DALI tramite strumento di programmazione NFC.
• Interfaccia DALI-2 integrata, dispositivo DALI DT8.
• Trasformatore LED dimmerabile. Potenza massima potenza di uscita massima 45W
• Alimentazione di classe Ⅱ, alloggiamento in plastica completamente isolato
• elevato fattore di potenza ed efficienza del 95%
• Controllo ON/OFF, dimmerazione e bianco sintonizzabile
• Dimmerazione in ampiezza/CCR, regolare e profonda
• Compatibile con i master DALI universali che supportano i comandi DT6
• Funzione di indicazione di guasto
• Grado di protezione IP20, adatto per applicazioni di illuminazione LED in interni
• 5 anni di garanzia

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controller dell'illuminazione e le luci stesse. Ciò consente di controllare con precisione la luminosità e il colore di singole luci o gruppi di luci, nonché di memorizzare e ripristinare le condizioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controller DALI che invia i comandi e da apparecchi di illuminazione compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché necessita di due fili di controllo che collegano i dispositivi.

Le caratteristiche principali di un sistema DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• Il DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi, 5 fili passano ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ).
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi hanno gli stessi valori di regolazione. Questo rende i gruppi di controllo altamente funzionali e precisi.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Un singolo master DALI può controllare fino a 64 ECD DALI.
• Un master DALI può controllare fino a 64 dispositivi ECG DALI.
• Un master DALI può controllare fino a 16 gruppi.
• Un master DALI può controllare fino a 16 scene.

Terminali DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore, che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema e controlla tutti i dispositivi. Il master può essere programmato e utilizzato in modi diversi a seconda del master.

• Tra il computer e il master viene stabilita una connessione USB e il software DALI viene installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless attraverso la stessa rete Wlan.

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI dispositivo DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero qualsiasi dispositivo che fornisce tensione alle luci, ecc. Questo include i trasformatori DALI e i relè DALI. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECD è l'acronimo di Electronic Control Device, un dispositivo che controlla dispositivi come pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. Un master DALI può avere fino a 16 gruppi. Lo scopo di un gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio di oscuramento, tutti i dispositivi ECG del gruppo si oscurano. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti fino a 16 scene. Queste hanno valori compresi tra 0 e 15. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, il 50% della potenza di un faretto in soggiorno e l'80% della potenza di una striscia LED con un solo comando. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione efficiente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, che può essere particolarmente utile negli edifici commerciali, industriali e residenziali.
• Efficienza energetica: la dimmerazione DALI può contribuire a ridurre i consumi energetici e i costi operativi, consentendo un controllo preciso della luminosità e del colore delle luci.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione dell'edificio, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Flessibilità: la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci, dalla semplice accensione/spegnimento a opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate.
• Standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro.Standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro.
• Facile da installare: grazie alla tecnologia a fibre ottiche DALI, non è necessario dividere le luci in zone o tenere traccia dei cablaggi. I sistemi DALI hanno due fili collegati. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non hanno bisogno di sapere come saranno installate le luci.
• Facilità di modifica: è possibile modificare rapidamente le impostazioni. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Con un software centralizzato, è possibile modificare facilmente i profili di illuminazione
