Sensore DALI-2 PIR + sensore di luce, montaggio a soffitto

Sensore DALI PIR e sensore di luce

Multisensore DALI-2 da installare a soffitto. Il dispositivo include sia un sensore di movimento che un sensore crepuscolare.

Adatto anche all'installazione in strutture a soffitto. Il diametro del foro di installazione è di 70-73 mm (il diametro esterno del sensore è di 83 mm) e l'installazione avviene allo stesso modo dei faretti da incasso.

Il sensore preleva l’alimentazione direttamente dalla bus DALI e non necessita quindi di un alimentatore esterno. Ciò si traduce in un cablaggio e un’installazione più semplici e veloci.

Per il controllo DALI-2 è necessario un master DALI-2, come l’Iot DALI MASTER.

Come si utilizza il multisensore DALI?

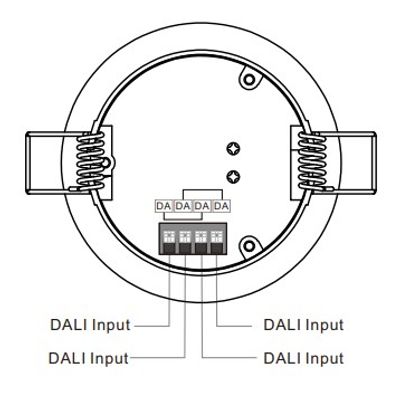

Il sensore va installato sulla bus DALI come qualsiasi altro dispositivo DALI. Vedi lo schema di collegamento:

Applicazioni del sensore DALI

Questo sensore di movimento (PIR) viene utilizzato principalmente per l’accensione e lo spegnimento automatico delle luci in guardaroba, magazzini e servizi igienici.

È possibile impostare l’accensione delle luci solo al calar del buio. È ideale per il controllo dell’illuminazione in ambienti in cui si soggiorna brevemente o che vengono utilizzati meno frequentemente. Utilizzando il sensore, è possibile assicurarsi che le luci non rimangano accese, ad esempio, in un locale tecnico per mesi.

Ad esempio, puoi impostare il sensore in modo che accenda le luci quando rileva un movimento e le spenga quando non ne rileva più.

È possibile impostare il ritardo di spegnimento delle luci e altri ritardi, sia in base al livello di luminosità che al movimento (ritardi di accensione e spegnimento, per quanto tempo l’illuminazione rimane accesa dopo la cessazione del movimento, ecc.). È possibile regolare automaticamente i livelli di illuminazione in base al livello di illuminazione presente nella stanza. Maggiori informazioni sono disponibili nelle istruzioni di installazione contenute nella confezione del prodotto!

Area di rilevamento

Altezza di installazione consigliata: 2,5 m. L’area di rilevamento è di 130 gradi. Regolazione del rilevamento del livello di illuminazione compresa tra 0 e 1000 lux.

Caratteristiche del multisensore DALI

• Compatibile con il sistema DALI2.
• Rilevamento di movimento PIR, tipo di istanza del sensore di movimento 3 (303).
• Sensore crepuscolare, tipo di istanza del sensore di luce 4 (304).
• Controllo autonomo basato su sensori.
• Preleva l'alimentazione direttamente dalla bus DALI.
• Il sensore viene installato a soffitto allo stesso modo dei faretti da incasso.

Che cos’è DALI?

La regolazione DALI è un sistema di controllo dell’illuminazione che utilizza un protocollo digitale per la comunicazione tra il controller di illuminazione e le luci stesse. Ciò consente il controllo preciso della luminosità e del colore dei singoli apparecchi o di gruppi di apparecchi, nonché la memorizzazione e il ripristino di scenari di illuminazione preprogrammati. I sistemi di regolazione DALI sono generalmente costituiti da un controller DALI, che invia i comandi, e da apparecchi compatibili con DALI, in grado di ricevere tali comandi e di rispondere ad essi.

Il sistema DALI funziona al meglio quando viene progettato e realizzato fin dall’inizio. Ciò è dovuto al fatto che richiede due cavi di controllo che collegano i dispositivi.

Caratteristiche principali del sistema DALI

• È un protocollo gratuito! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• DALI è piuttosto semplice da implementare. È possibile posare i cavi di alimentazione e di controllo uno accanto all’altro, poiché non è necessario proteggerli. Pertanto, 5 cavi passano ovunque: L, N, terra e 2 cavi di controllo (5×1,5 MMJ).
• I cavi possono essere posati nel modo desiderato, purché si trovino a una distanza massima di 100 metri dal controller DALI BUS. La distanza può essere anche maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata per la rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi hanno gli stessi valori di regolazione dell’intensità luminosa. Ciò rende i gruppi di controllo estremamente funzionali e precisi.
• Il sistema di indirizzamento (indirizzo DALI) garantisce che ogni dispositivo o gruppo possa essere controllato separatamente.
• Un singolo master DALI può controllare fino a 64 dispositivi DALI ECD.
• Un singolo master DALI può controllare fino a 64 dispositivi DALI ECG.
• Un singolo master DALI può controllare fino a 16 gruppi.
• Un singolo master DALI può controllare fino a 16 scene
.

Terminologia DALI

DALI può risultare difficile da comprendere per un principiante. Cosa significano tutti questi termini? Ecco una breve spiegazione

Master DALI

Il master DALI è il centro di controllo o il cuore del sistema, che di solito include anche l’alimentatore del bus DALI. Il master DALI è il cervello del sistema che controlla tutti i dispositivi. Il master può essere programmato e utilizzato in modi diversi a seconda del modello.

• Il master viene collegato al computer tramite USB e il software DALI viene installato sul computer.
• Versione IoT, in cui il master viene controllato in modalità wireless tramite smartphone/tablet sulla stessa rete Wi-Fi.

Bus DALI

Se il DALI Master è il cuore del sistema, la bus DALI ne è l’arteria. Trasporta tutti i comandi in formato digitale tra tutti i dispositivi. La bus è costituita da un cavo a 2 poli che va collegato a OGNI DISPOSITIVO DALI! La lunghezza massima del bus è solitamente di 300 metri. È possibile estendere il bus utilizzando ripetitori/alimentatori o aggiungendo ulteriori DALI Master.

Alimentatore del bus DALI

Di solito è integrata nel master DALI. La sua funzione è quella di mantenere la tensione della bus; nella bus circola una corrente di 100-300 mA a 16 V che trasporta i dati.

ECG

ECG è l'acronimo di Electronic Control Gear, ovvero qualsiasi dispositivo che fornisce tensione alle luci, ecc. Ne sono un esempio, ad esempio, i trasformatori DALI e i relè DALI. Un singolo master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECD è l’acronimo di Electronic Control Device, ovvero un dispositivo che controlla apparecchi come pulsanti DALI e sensori DALI. Un singolo master DALI può controllare fino a 64 dispositivi ECD (INPUT).

Gruppo

In DALI è possibile raggruppare i dispositivi. Un singolo master DALI può contenere al massimo 16 gruppi, contrassegnati dai valori da 0 a 15. Lo scopo dei gruppi è ridurre il numero di segnali DALI nella rete e semplificarne l’utilizzo. Quando un gruppo riceve un comando, ad esempio di regolazione dell’intensità luminosa, tutti i dispositivi ECD appartenenti a quel gruppo si regolano di conseguenza. I dispositivi appartenenti a un gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi appartenenti a un gruppo abbiano livelli di luminosità diversi, si parla di «scena».

Scena

In DALI, le scene possono essere programmate/memorizzate tramite pulsanti. In un singolo master DALI possono esserci al massimo 16 scene. Queste hanno valori compresi tra 0 e 15. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, con un unico comando è possibile impostare la potenza del faretto del soggiorno al 50% e quella della striscia LED all’80%. Ciò semplifica l’utilizzo quotidiano.

Vantaggi della regolazione DALI

Il sistema di regolazione DALI è una tecnologia di controllo dell’illuminazione efficiente e flessibile, che offre numerosi vantaggi rispetto ai tradizionali sistemi di regolazione analogici. La sua precisione, efficienza energetica, scalabilità e capacità di integrarsi con altri sistemi di automazione degli edifici la rendono particolarmente adatta a una vasta gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della regolazione DALI:

• Precisione: la regolazione DALI consente un controllo preciso della luminosità e del colore di singole lampade o gruppi di lampade, il che può essere particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò garantisce un maggiore controllo e flessibilità nella progettazione dell’illuminazione.
• Efficienza energetica: la regolazione DALI può contribuire a ridurre il consumo energetico e ad abbassare i costi di esercizio, poiché la luminosità e la tonalità dei punti luce possono essere controllate con precisione.
• Scalabilità: i sistemi di regolazione dell’intensità luminosa DALI possono essere facilmente ampliati per controllare un gran numero di luci, rendendoli particolarmente adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di regolazione dell’intensità luminosa DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come quelli di impiantistica e di sicurezza, consentendo una migliore gestione e automazione dell’illuminazione dell’edificio.
• Flessibilità: la regolazione DALI offre numerose opzioni per il controllo delle luci, dalla semplice accensione/spegnimento a opzioni di controllo più avanzate, come l’impostazione e il ripristino di condizioni di illuminazione preprogrammate.
• Standard comune: garantisce che i dispositivi di diversi produttori funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con modelli più recenti e migliori non appena questi diventano disponibili.
.
• Facile da installare: grazie alla tecnologia DALI a fibra ottica, non è necessario suddividere le luci in zone né tenere traccia dei cablaggi. Il sistema DALI prevede due cavi collegati. Questi cavi controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto, poiché non è necessario che sappiano come verranno installate le luci alla fine.
• Facile da modificare: puoi apportare modifiche alle impostazioni in modo rapido. Dopo un po’ di tempo potresti voler cambiare le luci e acquistare qualcosa di più elegante. Grazie al software centralizzato, puoi cambiare facilmente i profili di illuminazione.
