Pannello di controllo DALI-2 P8, liberamente programmabile

Controllore a parete DALI a 8 pulsanti

Dimmer e controller DALI-2 per tutte le luci a LED. Con questo dispositivo è possibile comandare pannelli a led, downlight a led e strisce a led con lampade a led singole, doppie o multicolore. Create le vostre scene! Richiede un master DALI per la programmazione.

Il dimmer a parete/regolatore liberamente programmabile DALI può essere utilizzato come dispositivo di ingresso per l'integrazione in sistemi di controllo dell'illuminazione centralizzati compatibili con il protocollo DALI-2.

Questo controller DALI a 8 pulsanti deve essere scelto quando si vogliono controllare più gruppi di apparecchi di illuminazione in un unico luogo.

Caratteristiche del controller a parete DALI a 8 pulsanti

• Alimentato dal bus DALI, non richiede alimentazione aggiuntiva
• Compatibile con le cornici universali da 55 mm come SCHNEIDER, Berker, GIRA, JUNG, MERTEN
• Unità di controllo DALI-2 con 8 pulsanti, ciascuno dei quali supporta due gruppi

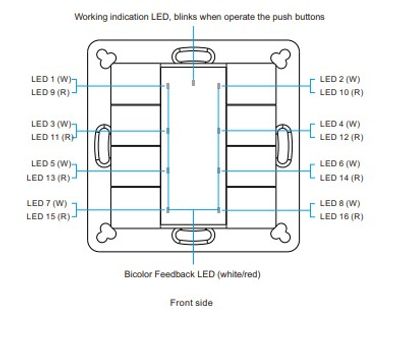

• Supporta la funzione di feedback e fornisce 16 gruppi di LED
• Adatto per l'integrazione e la combinazione con pannelli di controllo compatibili con DALI-2
• Possibilità di installare moduli multipli su una linea DALI

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controllore dell'illuminazione e le luci stesse. Ciò consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, nonché la memorizzazione e il richiamo di condizioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controllore DALI che invia i comandi e da apparecchi di illuminazione compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché necessita di due fili di controllo che collegano i dispositivi.

Le caratteristiche principali di un sistema DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• Il DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi 5 fili passano ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ). .
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi hanno gli stessi valori di regolazione. Questo rende i gruppi di controllo altamente funzionali e precisi.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Un singolo master DALI può controllare fino a 64 ECD DALI.
• Un master DALI può controllare fino a 64 dispositivi ECG DALI.
• Un master DALI può controllare fino a 16 gruppi.
• Un master DALI può controllare fino a 16 scene

Terminali DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore, che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema e controlla tutti i dispositivi. Il master può essere programmato e utilizzato in modi diversi a seconda del master.

• Tra il computer e il master viene stabilita una connessione USB e il software DALI viene installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless attraverso la stessa rete Wlan.

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI dispositivo DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero qualsiasi dispositivo che fornisce tensione alle luci, ecc. Questo include i trasformatori DALI e i relè DALI. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECD è l'acronimo di Electronic Control Device, un dispositivo che controlla dispositivi come pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. Un master DALI può avere fino a 16 gruppi. Lo scopo di un gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio di oscuramento, tutti i dispositivi ECG del gruppo si oscurano. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti fino a 16 scene. Queste hanno valori compresi tra 0 e 15. Lo scopo di una scena è quello di creare diverse condizioni di illuminazione.

Ad esempio, con un solo comando è possibile impostare un faretto da salotto al 50% e una striscia LED all'80%. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione efficiente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò consente un maggiore controllo e flessibilità nella progettazione illuminotecnica.
• Efficienza energetica.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende ideali per grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Dalla semplice accensione e spegnimento alle opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate, la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci.
• Uno standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con altri più recenti e migliori, man mano che si rendono disponibili.
• Facile da installare: grazie alla tecnologia a fibre ottiche DALI, non è necessario suddividere le luci in zone o tenere traccia dei cablaggi. I sistemi DALI hanno due fili collegati. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non devono sapere come saranno installate le luci.
• Facile da cambiare. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Con un software centralizzato, è possibile cambiare facilmente i profili di illuminazione
