LED chip 35–39 V, 300-500mA, 12-21W, CCT adjustable 2700–6000 K, CRI97

In stock presso 80 kpl
SKU#: LED-chip-mA-CCT-21W

Chip LED compatto a corrente costante, anche con temperatura di colore regolabile (CCT) 2700-6000 K. Indice di resa cromatica di altissima qualità, CRI97. 1000-2000 lumen a seconda della corrente utilizzata (300-500 mA).

  • 35-39V, 300-500mA, 12-21W
  • Chip 15,85 x 15,85 x 1 mm, con staffa 37 x 30 x 3,5 mm
  • Chip LED singolo con supporto
  • Spettro luminoso completo, CRI97!
  • Temperatura colore regolabile 2700-6000K
€ 43.65
Metodi di consegna
Consegna affidabile e veloce
Metodi di pagamento
Fattura, pagamenti online, carte, MobilePay
Scambio e restituzione
Offriamo una politica di scambio e restituzione di 14 giorni

  • Chip LED, 35-39V, 300-500mA, 12-21W, CCT regolabile 2700-6000K, CRI97

    Chip LED compatto a corrente standard con temperatura di colore (CCT) regolabile 2700-6000 K. Indice di resa cromatica di altissima qualità, CRI97. 1000-2000 lumen a seconda della corrente utilizzata (300-500 mA) e della temperatura di colore della luce, meno in caldo, più in freddo. Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

    Controllo

    Questo chip LED deve essere collegato a un alimentatore standard da 300-500 mA. Abbiamo alimentatori standard adatti con controllo CCT per sistemi RF, Zigbee e DALI.

    Raffreddamento consigliato 250-350 g a seconda della potenza del chip, ovvero le dimensioni del dissipatore di calore devono essere di almeno 60×25 mm - 70x30 mm (alluminio).

    Potenza e raffreddamento dei circuiti Led

    La potenza di un circuito a Led è determinata dalla corrente costante applicata nell'intervallo di tensione 35-39V (0-100%). Di seguito è riportata una tabella con i requisiti di corrente, potenza e raffreddamento:

    Corrente (mA)Potenza (W)Raffreddamento (g)
    300 mA12 W250 g
    350 mA15 W275 g
    450 mA18 W300 g
    500 mA21 W350 g

    Dimensioni:

    Chip: 15,85 mm x 15,85 mm

    Diametro del diodo LED: 10,5 mm

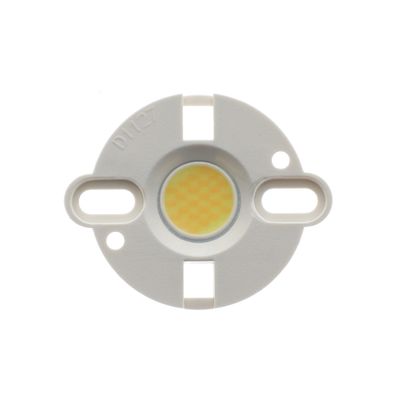

    Staffa di montaggio: 37 mm x 30 mm

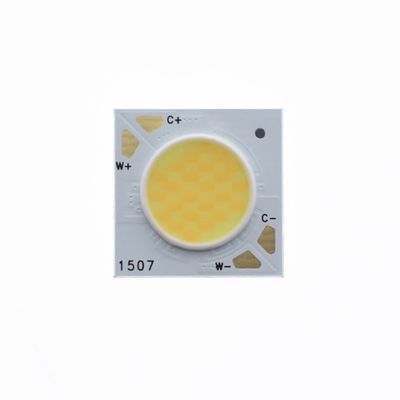

    Connessioni

    Pin / angolo funzione
    C+Anodo positivo, canale a luce fredda per il controllo della conduzione a 3/4
    W+Anodo positivo, canale a luce fredda per il controllo della conduzione a 3/4
    C-Catodo negativo, canale a luce fredda 3/4 per il controllo della conduzione
    W- Catodo negativo, canale a luce calda 3/4 per conduzione

    Istruzioni di cablaggio

    1. Collegare W- al polo negativo caldo (WW-) del controllore LED

    2. Collegare C- al polo negativo freddo (CW-) del controllore LED

    3. Collegare W+ al polo positivo del controller LED (WW+)

    4. Collegare C+ al polo positivo del regolatore LED (CW+)

    Nota.

    Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare un composto termico/pigmentante.

Chip LED, 35-39V, 300-500mA, 12-21W, CCT regolabile 2700-6000K, CRI97

Chip LED compatto a corrente standard con temperatura di colore (CCT) regolabile 2700-6000 K. Indice di resa cromatica di altissima qualità, CRI97. 1000-2000 lumen a seconda della corrente utilizzata (300-500 mA) e della temperatura di colore della luce, meno in caldo, più in freddo. Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

Controllo

Questo chip LED deve essere collegato a un alimentatore standard da 300-500 mA. Abbiamo alimentatori standard adatti con controllo CCT per sistemi RF, Zigbee e DALI.

Raffreddamento consigliato 250-350 g a seconda della potenza del chip, ovvero le dimensioni del dissipatore di calore devono essere di almeno 60×25 mm - 70x30 mm (alluminio).

Potenza e raffreddamento dei circuiti Led

La potenza di un circuito a Led è determinata dalla corrente costante applicata nell'intervallo di tensione 35-39V (0-100%). Di seguito è riportata una tabella con i requisiti di corrente, potenza e raffreddamento:

Corrente (mA)Potenza (W)Raffreddamento (g)
300 mA12 W250 g
350 mA15 W275 g
450 mA18 W300 g
500 mA21 W350 g

Dimensioni:

Chip: 15,85 mm x 15,85 mm

Diametro del diodo LED: 10,5 mm

Staffa di montaggio: 37 mm x 30 mm

Connessioni

Pin / angolo funzione
C+Anodo positivo, canale a luce fredda per il controllo della conduzione a 3/4
W+Anodo positivo, canale a luce fredda per il controllo della conduzione a 3/4
C-Catodo negativo, canale a luce fredda 3/4 per il controllo della conduzione
W- Catodo negativo, canale a luce calda 3/4 per conduzione

Istruzioni di cablaggio

1. Collegare W- al polo negativo caldo (WW-) del controllore LED

2. Collegare C- al polo negativo freddo (CW-) del controllore LED

3. Collegare W+ al polo positivo del controller LED (WW+)

4. Collegare C+ al polo positivo del regolatore LED (CW+)

Nota.

Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare un composto termico/pigmentante.

  • Sala parto In stock presso
  • Produttore Ledstore
  • Percorso del prodotto Pagina iniziale Negozio di lampadeCCT Adjustable LED Chips LED chip 35–39 V, 300-500mA, 12-21W, CCT adjustable 2700–6000 K, CRI97
  • Gruppo di prodotti CCT Adjustable LED Chips
  • Numero del prodotto LED-chip-mA-CCT-21W
  • Lumen 2000
  • Dimensioni (mm) Dimensioni del chip 15,85 x 15,85 x 1 mm, diametro del diodo LED 10,5 mm, dimensioni della staffa 37 x 29 x 3,5 mm
  • Potenza (W) 20
  • Temperatura di colore (K) CCT Regolabile, 2700, 6000
  • Resa cromatica (CRI ±3) 97
