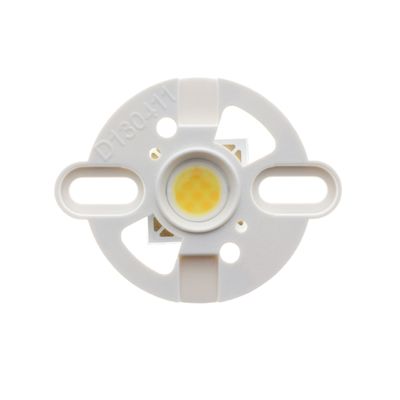

LED chip, 24V, 5W, CCT Adjustable 2700–6000K, CRI97

In stock presso 100 kpl
SKU#: LED-chip-24V-CCT-5W
Chip LED compatto da 5W a 24 VDC con temperatura di colore (CCT) regolabile di 2700-6000 K. L'indice di resa cromatica è di altissima qualità CRI97. Raccomandazione di raffreddamento 120g, vale a dire che le dimensioni del dissipatore di calore devono essere di almeno 50×20 mm (alluminio). Staffa inclusa.

  • 24 V CC, 5 W
  • Chip 13,5 x 13,5 x 1 mm, con staffa 37 x 29 x 3,5 mm
  • Chip LED singolo con supporto
  • Spettro luminoso completo, CRI97!
  • Temperatura colore regolabile 2700-6000K
€ 17.40
Metodi di consegna
Consegna affidabile e veloce
Metodi di pagamento
Fattura, pagamenti online, carte, MobilePay
Scambio e restituzione
Offriamo una politica di scambio e restituzione di 14 giorni

  • Chip LED, 24V, 5W, CCT regolabile 2700-6000K, CRI97

    Chip LED compatto da 5W a 24 VDC con temperatura di colore (CCT) regolabile 2700-6000 K. L'indice di resa cromatica è di altissima qualità, CRI97. 400-500 lumen a seconda della temperatura di colore della luce, meno a caldo, più a freddo. Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

    Controllo

    Il chip LED deve essere collegato a un controller CCT a 24 V o a un alimentatore CC a 24 V adatto che consenta di limitare la corrente per canale. In altre parole, il carico di potenza totale su entrambi i canali non deve superare i 5W.

    Il raffreddamento raccomandato è di 120 g, ovvero le dimensioni del dissipatore di calore devono essere di almeno 50×20 mm (alluminio).

    Offriamo controllori CCT a 24 V per sistemi RF, Zigbee e DALI.

    Dimensioni:

    Chip: 13,5 mm x 13,5 mm

    Diametro del diodo LED: 7,5 mm

    Staffa: 37 mm x 29 mm

    Connessioni

    Pin / angolo funzione
    2W+Anodo positivo, luce calda canale 2 per controllo conduttivo
    2C+ Anodo positivo, canale 2 a luce fredda per controllo conduttivo
    C+Anodo positivo, canale 3/4 a luce fredda per il controllo della conduzione
    W+Anodo positivo, canale 3/4 a luce fredda per il controllo della conduzione
    c-Catodo negativo, canale a luce fredda 3/4 per il controllo della conduzione
    W- Catodo negativo, canale a luce calda 3/4 per conduzione

    Istruzioni di cablaggio

    controllo CCT a 2 poli:

    Utilizzare i terminali 2W+ e 2C+ per collegarli ai terminali corrispondenti del regolatore

    controllo CCT a 3 poli (più comune):

    1. Collegare W- al polo negativo caldo (WW-) del driver LED

    2. Collegare C- al polo negativo freddo (CW-) del controller LED

    3. Collegare C+ e W+ allo stesso polo positivo del controller LED (+)

    controllo CCT a 4 poli (più raro):

    1. Collegare W- al polo negativo caldo del regolatore LED (WW-)

    2. Collegare C- al polo negativo freddo (CW-) del controller LED

    3. Collegare il LED W+ al polo positivo del controller (WW+).

    4. Collegare C+ al polo positivo del controller LED (CW+).

    Nota.

    Non collegare direttamente l'alimentatore a 24 V senza un limitatore di corrente, perché se si forniscono 5 W a entrambi i canali contemporaneamente, il circuito riceverà 10 W e si interromperà.

    Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare una pasta termica/acida.

Chip LED, 24V, 5W, CCT regolabile 2700-6000K, CRI97

Chip LED compatto da 5W a 24 VDC con temperatura di colore (CCT) regolabile 2700-6000 K. L'indice di resa cromatica è di altissima qualità, CRI97. 400-500 lumen a seconda della temperatura di colore della luce, meno a caldo, più a freddo. Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

Controllo

Il chip LED deve essere collegato a un controller CCT a 24 V o a un alimentatore CC a 24 V adatto che consenta di limitare la corrente per canale. In altre parole, il carico di potenza totale su entrambi i canali non deve superare i 5W.

Il raffreddamento raccomandato è di 120 g, ovvero le dimensioni del dissipatore di calore devono essere di almeno 50×20 mm (alluminio).

Offriamo controllori CCT a 24 V per sistemi RF, Zigbee e DALI.

Dimensioni:

Chip: 13,5 mm x 13,5 mm

Diametro del diodo LED: 7,5 mm

Staffa: 37 mm x 29 mm

Connessioni

Pin / angolo funzione
2W+Anodo positivo, luce calda canale 2 per controllo conduttivo
2C+ Anodo positivo, canale 2 a luce fredda per controllo conduttivo
C+Anodo positivo, canale 3/4 a luce fredda per il controllo della conduzione
W+Anodo positivo, canale 3/4 a luce fredda per il controllo della conduzione
c-Catodo negativo, canale a luce fredda 3/4 per il controllo della conduzione
W- Catodo negativo, canale a luce calda 3/4 per conduzione

Istruzioni di cablaggio

controllo CCT a 2 poli:

Utilizzare i terminali 2W+ e 2C+ per collegarli ai terminali corrispondenti del regolatore

controllo CCT a 3 poli (più comune):

1. Collegare W- al polo negativo caldo (WW-) del driver LED

2. Collegare C- al polo negativo freddo (CW-) del controller LED

3. Collegare C+ e W+ allo stesso polo positivo del controller LED (+)

controllo CCT a 4 poli (più raro):

1. Collegare W- al polo negativo caldo del regolatore LED (WW-)

2. Collegare C- al polo negativo freddo (CW-) del controller LED

3. Collegare il LED W+ al polo positivo del controller (WW+).

4. Collegare C+ al polo positivo del controller LED (CW+).

Nota.

Non collegare direttamente l'alimentatore a 24 V senza un limitatore di corrente, perché se si forniscono 5 W a entrambi i canali contemporaneamente, il circuito riceverà 10 W e si interromperà.

Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare una pasta termica/acida.

  • Sala parto In stock presso
  • Produttore Ledstore
  • Percorso del prodotto Pagina iniziale Per caratteristicheVoltsLED 24V LED chip, 24V, 5W, CCT Adjustable 2700–6000K, CRI97
  • Gruppo di prodotti LED 24V
  • Numero del prodotto LED-chip-24V-CCT-5W
  • Lumen 500
  • Dimensioni (mm) Dimensioni del chip 13,5 x 13,5 x 1 mm, diametro del diodo LED 7,5 mm, dimensioni del supporto 37 x 29 x 3,5 mm
  • Potenza (W) 5
  • Temperatura di colore (K) CCT Regolabile, 2700, 6000
  • Resa cromatica (CRI ±3) 97
