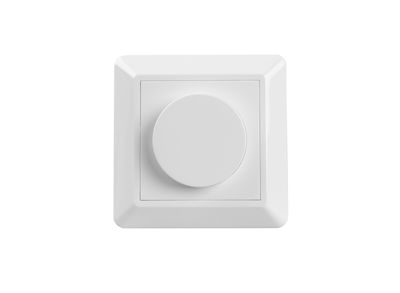

Dimmer a rullo DALI, DALI DT8, master DALI

Dimmer a rullo DALI, MCU DALI DT8, master DALI

Per il controllo di dispositivi DALI.

Il dispositivo è un MCU (Master Control Unit) DALI con alimentatore bus DALI incorporato, in grado di alimentare il bus DALI quando è collegato alla rete 100-240VAC. Può anche alimentare il bus DALI quando non è collegato alla rete elettrica.

È possibile collegare alla rete CA un massimo di 2 MCU, mentre gli altri MCU sono alimentati dal bus DALI. Ogni circuito di controllo consente di integrare simultaneamente fino a 100 ECG DALI e fino a 4 MCU DALI (punti di controllo).

Come si utilizza il roll dimmer DALI DT8 MCU?

Rete DALI stand-alone senza programmazione

Poiché il dispositivo è un MCU (Master Control Unit), può essere utilizzato senza il tradizionale MASTER DALI. Il controller è alimentato dalla rete elettrica e due fili (bus DALI) sono collegati direttamente ai trasformatori e ai controller DALI DT8. Nient'altro!

Il dispositivo funge quindi da Master DALI, per un massimo di 50 dispositivi. È quindi indicato, ad esempio, per l'ufficio o la casa come semplice controller senza programmazione DALI.

Nella stessa rete DALI indipendente possono essere utilizzati al massimo 4 di questi controllori, di cui al massimo 2 collegati alla rete!

Come parte di una rete DALI come controller

Un altro modo per utilizzarlo è collegarlo alla rete DALI come un normale dispositivo e controllare il gruppo di illuminazione desiderato.

Caratteristiche del controllore a rulli MCU DALI

• DIMMER DT8 DALI MCU
• Alimentatore DALI integrato da 100 mA per alimentare fino a un massimo di 50 apparecchi DALI. fino a un massimo di 50 ECG DALI.
• In alternativa, alimentato da un bus DALI quando non è collegato alla rete elettrica.
• Max. fino a 100 ECG DALI su una linea DALI possono essere controllati da 4 MCU (2 di rete, 2 di bus DALI).
• Consente la selezione di 1 gruppo DALI direttamente dal controller e il controllo di uno qualsiasi dei 16 gruppi.
• Supporta DALI DT8 e luci LED dimmerabili.
• Consente di impostare e rimuovere il livello minimo di dimmerazione.

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controller dell'illuminazione e le luci stesse. Ciò consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, nonché la memorizzazione e il richiamo di situazioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controllore DALI che invia i comandi e da luci compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché sono necessari due fili di controllo per collegare i dispositivi.

Le caratteristiche principali del DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi 5 fili vanno ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ)
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi avranno gli stessi valori di regolazione. Questo rende il controllo dei gruppi di controllo altamente funzionale e preciso.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Con un unico master DALI è possibile controllare fino a 64 dispositivi DALI ECD
• Con un master DALI si possono controllare fino a 64 dispositivi ECG DALI
• Fino a 16 gruppi possono essere controllati da un master DALI
• Un master DALI può controllare fino a 16 scene

Termini DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema che controlla tutti i dispositivi. Il master può essere programmato e gestito in modi diversi, a seconda del master.

• USB al computer e il master è collegato e il software DALI è installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless sulla stessa rete Wifi

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI DISPOSITIVO DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero un dispositivo che fornisce la tensione alle luci, ecc. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECG è l'acronimo di Electronic Contor device, ovvero un dispositivo che impartisce comandi ai dispositivi, tra cui pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 dispositivi ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. In un master DALI possono essere presenti al massimo 16 gruppi. Lo scopo del gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio dim, tutti i dispositivi ECG di quel gruppo si dimmeranno. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti al massimo 16 scene. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, un faretto da salotto al 50% di potenza e una striscia LED all'80% di potenza con un solo comando. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione potente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò consente un maggiore controllo e flessibilità nella progettazione illuminotecnica.
• Efficienza energetica.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Dalla semplice accensione e spegnimento alle opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate, la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci.
• Standard aperto: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con altri più recenti e migliori, man mano che si rendono disponibili.
• Facile da installare: con la tecnologia a fibre ottiche DALI, non è necessario suddividere le luci in zone o tenere traccia del cablaggio. Non dovete quindi preoccuparvi di tenere traccia del numero di zone o di fili. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non devono sapere come saranno installate le luci.
• Facile da cambiare. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Il software centralizzato consente di cambiare facilmente i profili di illuminazione.
