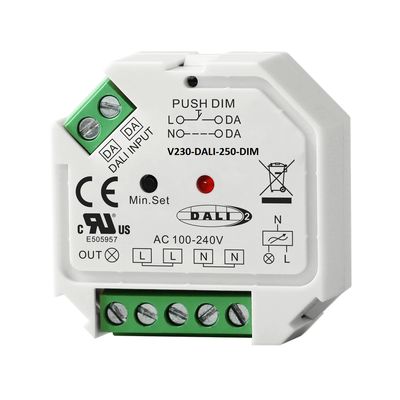

DALI DT6 Dimmer LED 250W + PUSHDIM

DALI DT6 TRIAC dimmer 250W con opzione PUSHDIM

Dimmer DALI TRIAC di alta qualità, in grado di gestire un carico massimo di 250W. 250W. Il dimmer ha una singola uscita che, se necessario, può essere collegata a più apparecchi. Il disco del dimmer è dotato di connettori a vite in ingresso e in uscita. Il dimmer può essere utilizzato in un sistema DALI2.

In alternativa, è possibile utilizzare il dimmer come ricevitore PUSH-DIM!

Garanzia fino a 5 anni!

L'alimentatore è adatto solo per aree asciutte (IP21).

CE, RoHS, SELV

Come si utilizza il dimmer DALI DT6 da 250W?

Utilizzarlo come dimmer DALI

Collegare qualsiasi apparecchio di illuminazione dimmerabile TRIAC, con un carico massimo di 250 W. Configurare le impostazioni nel software DALI.

Utilizzo come modulo PUSH-DIM

Collegate altri fili di dimmerazione a 8-230 V per rendere questo modulo PUSH DIM adatto a qualsiasi carico dimmerabile TRIAC. È possibile trasformare un normale pulsante in un pulsante PUSHDIM aggiungendo una molla.

Caratteristiche della bobina DALI DT6 250W TRIAC

• Interfaccia DALI-2 integrata, dispositivo DALI DT6
• Dimmerabile per più tipi di carico Max. potenza di uscita massima 400W
• Ingresso e uscita con terminali a vite, sicuri e affidabili
• Dimmerazione con bordo d'uscita, supporta carichi resistivi e capacitivi
• Innovativa funzione di impostazione della luminosità minima
• Ingresso per interruttore a pulsante a filo singolo per il funzionamento push dim
• Elevata compatibilità con gli interruttori a pulsante universali con ingresso 8V-230V~
• Dimensioni ridotte, facile da installare in una scatola a muro di dimensioni standard
• Classificato IP20, adatto per applicazioni di illuminazione LED in interni
• 5 anni di garanzia

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controllore dell'illuminazione e le luci stesse. Ciò consente di controllare con precisione la luminosità e il colore di singole luci o gruppi di luci, nonché di memorizzare e ripristinare le condizioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controller DALI che invia i comandi e da apparecchi di illuminazione compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché necessita di due fili di controllo che collegano i dispositivi.

Le caratteristiche principali di un sistema DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• Il DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi 5 fili passano ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ).
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi hanno gli stessi valori di regolazione. Questo rende i gruppi di controllo altamente funzionali e precisi.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Un singolo master DALI può controllare fino a 64 ECD DALI.
• Un master DALI può controllare fino a 64 dispositivi ECG DALI.
• Un master DALI può controllare fino a 16 gruppi.
• Un master DALI può controllare fino a 16 scene.

Terminali DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore, che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema e controlla tutti i dispositivi. Il master può essere programmato e utilizzato in modi diversi a seconda del master.

• Tra il computer e il master viene stabilita una connessione USB e il software DALI viene installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless attraverso la stessa rete Wlan.

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI dispositivo DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero qualsiasi dispositivo che fornisce tensione alle luci, ecc. Questo include i trasformatori DALI e i relè DALI. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECD è l'acronimo di Electronic Control Device, un dispositivo che controlla dispositivi come pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. Un master DALI può avere fino a 16 gruppi. Lo scopo di un gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio di oscuramento, tutti i dispositivi ECG del gruppo si oscurano. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti fino a 16 scene. Queste hanno valori compresi tra 0 e 15. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, il 50% della potenza di un faretto in soggiorno e l'80% della potenza di una striscia LED con un solo comando. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione efficiente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, che può essere particolarmente utile negli edifici commerciali, industriali e residenziali.
• Efficienza energetica: la dimmerazione DALI può contribuire a ridurre i consumi energetici e i costi operativi, consentendo un controllo preciso della luminosità e del colore delle luci.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione dell'edificio, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Flessibilità: la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci, dalla semplice accensione/spegnimento a opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate.
• Standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro.Standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro.
• Facile da installare: grazie alla tecnologia a fibre ottiche DALI, non è necessario dividere le luci in zone o tenere traccia dei cablaggi. I sistemi DALI hanno due fili collegati. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non hanno bisogno di sapere come saranno installate le luci.
• Facilità di modifica: è possibile modificare rapidamente le impostazioni. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Con un software centralizzato, è possibile modificare facilmente i profili di illuminazione

Se volete approfondire l'argomento, nel nostro blog abbiamo scritto della dimmerazione DALI con il titolo Dimmerazione DALI: sistema di illuminazione digitale
