Controllore LED a parete DALI CCT per 4 gruppi, master DALI

Controllore DALI CCT per 4 gruppi e 4 scene, DALI DT8 Master

dimmer e controller DALI per 4 gruppi di luci LED regolabili CCT. Con questo dimmer è possibile dimmerare tutte le nostre luci regolabili CCT, come i pannelli e le strisce LED CCT. Il dimmer regola anche la temperatura di colore in modo continuo da bianco caldo a bianco freddo (ad es. 2500-6500K).

un dimmer a 4 gruppi deve essere scelto quando si desidera controllare diversi gruppi di apparecchi di illuminazione dallo stesso punto. È possibile controllare fino a 100 ECG su una linea DALI.

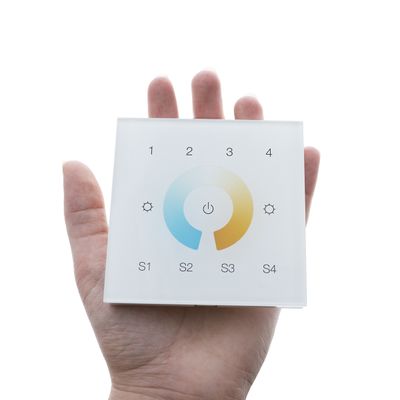

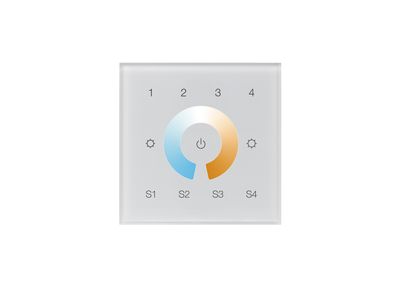

Il dimmer è dotato di un moderno pannello touchscreen bianco dal quale è possibile controllare il livello e il colore della luce e memorizzare 4 scene.

Master DALI

L'unità è una MCU (Master Control Unit) DALI con alimentatore DALI incorporato, in grado di alimentare il bus DALI quando è collegato alla rete 100-240VAC. Può anche alimentare il bus DALI quando non è collegato alla rete elettrica.

È possibile collegare alla rete CA fino a 2 MCU, mentre gli altri MCU sono alimentati dal bus DALI. Ogni circuito di controllo consente di integrare simultaneamente fino a 100 ECG DALI e fino a 4 MCU DALI (punti di controllo).

Come si utilizza il dimmer MCU DALI DT8 4 gruppi e scene CCT?

Come si utilizza un dimmer DALI DT8 4 gruppi e scenari CCT MCU?

Rete DALI indipendente senza programmazione

Essendo un MCU (Master Control Unit), l'unità può essere utilizzata senza il tradizionale MASTER DALI. Il controllore riceve l'alimentazione di rete e i due fili (bus DALI) vengono alimentati direttamente ai trasformatori e ai controllori DALI DT8 RGB. Nient'altro!

Il dispositivo funge quindi da master DALI per un massimo di 50 dispositivi. Questo lo rende ideale per un ufficio o una casa come semplice controller senza programmazione DALI.

È possibile utilizzare un massimo di 4 controllori CCT nella stessa rete DALI indipendente, con un massimo di 2 di essi collegati all'alimentazione di rete!

Controllore DALI singolo

Un'alternativa è quella di collegarlo alla rete DALI come un dispositivo standard e controllare i 4 gruppi di illuminazione CCT desiderati.

Caratteristiche del controllore MCU DALI 4 gruppi e scene CCT

• DT8 CCT DALI MCU
• Controllo della temperatura della luce da calda (Warm White) a fredda (Cool White), con regolazione continua.
• 4 scene DALI per le impostazioni preferite
• 4 diversi gruppi di illuminazione DALI
• Alimentatore DALI incorporato da 100 mA, che alimenta fino a un massimo di 50 DALI. fino a un massimo di 50 ECG DALI.
• In alternativa, alimentato dal bus DALI quando non è collegato alla rete elettrica.
• Max. 100 ECG DALI su una linea DALI possono essere controllati da 4 MCU (2 di rete, 2 bus DALI).
• Supporta luci DALI DT8 CCT e LED dimmerabili.
• Consente di impostare e rimuovere il livello minimo di dimmerazione.

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controllore dell'illuminazione e le luci stesse. Ciò consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, nonché la memorizzazione e il richiamo di condizioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controllore DALI che invia i comandi e da apparecchi di illuminazione compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché necessita di due fili di controllo che collegano i dispositivi.

Le caratteristiche principali di un sistema DALI sono

• È un protocollo libero!
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse lavorino insieme. LedStore utilizza solo prodotti certificati.
• Il DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, poiché non devono essere protetti. Quindi 5 fili passano ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ).
• i fili possono essere installati in qualsiasi modo, purché entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 m.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi hanno gli stessi valori di regolazione.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Un master DALI può controllare fino a 64 ECD DALI. Un
• master DALI può controllare fino a 64 ECG DALI
. Un
• master DALI
• può controllare fino a 16 gruppi
. Un
• master
• DALI può controllare fino
• a 16 scene
.

Terminali DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore, che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema e controlla tutti i dispositivi. Il master può essere programmato e utilizzato in modi diversi a seconda del master.

• Tra il computer e il master viene stabilita una connessione USB e il software DALI viene installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless attraverso la stessa rete Wlan.

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI dispositivo DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero qualsiasi dispositivo che fornisce tensione alle luci, ecc. Questo include i trasformatori DALI e i relè DALI. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECD è l'acronimo di Electronic Control Device, un dispositivo che controlla dispositivi come pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. Un master DALI può avere fino a 16 gruppi. Lo scopo di un gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio di oscuramento, tutti i dispositivi ECG del gruppo si oscurano. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti fino a 16 scene. Queste hanno valori compresi tra 0 e 15. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, il 50% della potenza di un faretto in soggiorno e l'80% della potenza di una striscia LED con un solo comando. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione efficiente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò consente un maggiore controllo e flessibilità nella progettazione illuminotecnica.
• Efficienza energetica.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende ideali per grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Dalla semplice accensione e spegnimento alle opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate, la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci.
• Uno standard comune: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con altri più recenti e migliori, man mano che si rendono disponibili.
• Facile da installare: grazie alla tecnologia a fibre ottiche DALI, non è necessario suddividere le luci in zone o tenere traccia dei cablaggi. I sistemi DALI hanno due fili collegati. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non devono sapere come saranno installate le luci.
• Facile da cambiare. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Con un software centralizzato, è possibile cambiare facilmente i profili di illuminazione.
