La striscia LED è una soluzione di illuminazione molto diffusa che offre versatilità e personalizzazione per soddisfare diverse esigenze di illuminazione. In questo articolo vedremo come è possibile tagliare e ricollegare, a seconda delle necessità, una striscia LED a bassa tensione (12 V o 24 V).
Funzionamento della striscia LED
La striscia LED è composta da piccoli LED collegati tra loro a formare una striscia. La striscia è suddivisa in moduli, alle estremità dei quali si trovano dei punti di taglio. I moduli sono collegati elettricamente in parallelo all’interno della striscia, il che consente di tagliare e prolungare la striscia.
Pertanto, se si effettua il taglio in un punto diverso da quelli di sezionamento, l’intera sezione tagliata della serie rimarrà spenta.
Questo vale sia per le tradizionali strisce LED SMD che per le strisce LED COB senza punti.
Necessità di tagliare la striscia LED
La striscia LED può essere tagliata per diversi motivi. Il taglio viene effettuato più comunemente quando si desidera accorciare la striscia o quando si desidera utilizzarla in più punti diversi. Il taglio consente inoltre di adattare la striscia a diversi ambienti ed esigenze di illuminazione.

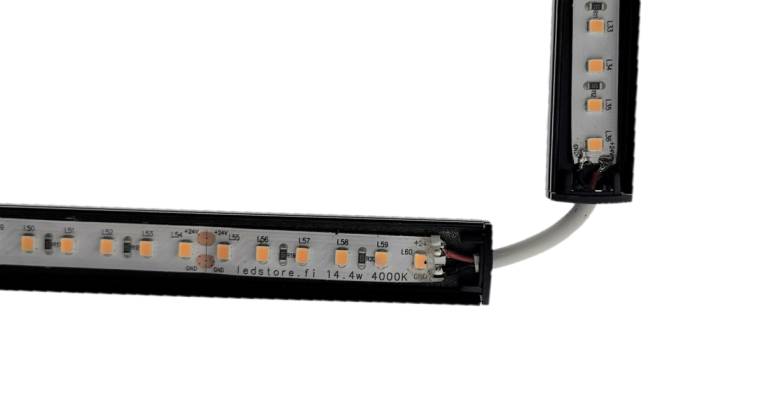

La necessità di taglio più comune si presenta negli angoli. La striscia luminosa a LED non si piega di 90 gradi lateralmente. È necessario tagliarla e realizzare un piccolo cavo di collegamento con un saldatore per superare la curva.
Nozioni di base sul taglio della striscia LED

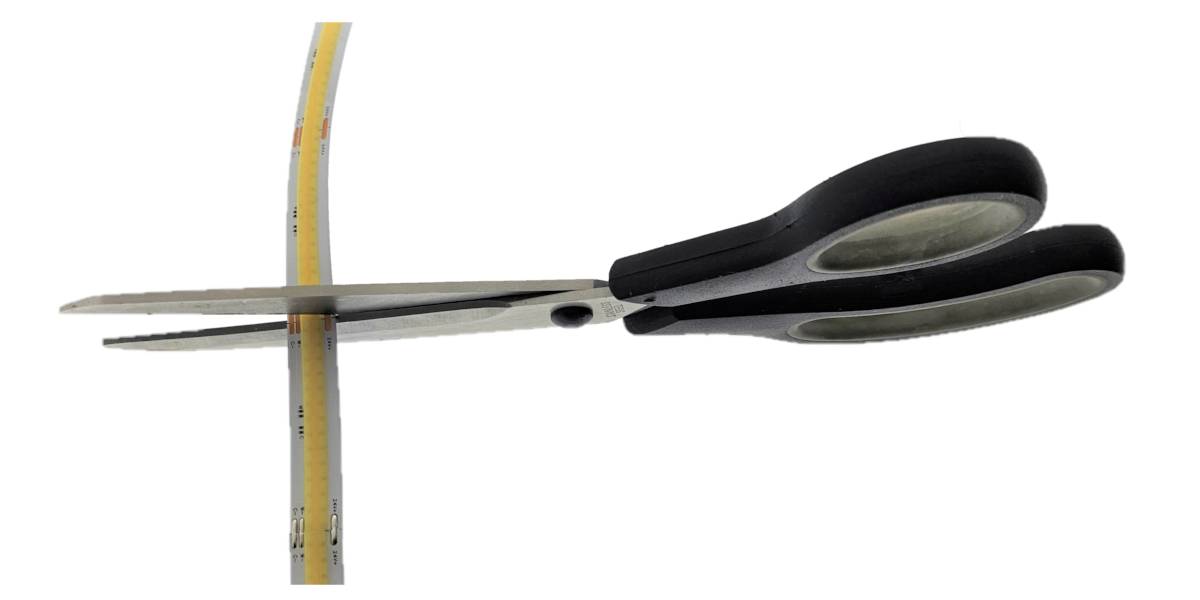

Per tagliare una striscia LED sono necessari solo pochi strumenti. Lo strumento più importante è un paio di forbici affilate, che consentono un taglio netto e preciso. È importante che la striscia non si attorcigli nel punto di taglio, in modo da ottenere un risultato ottimale.

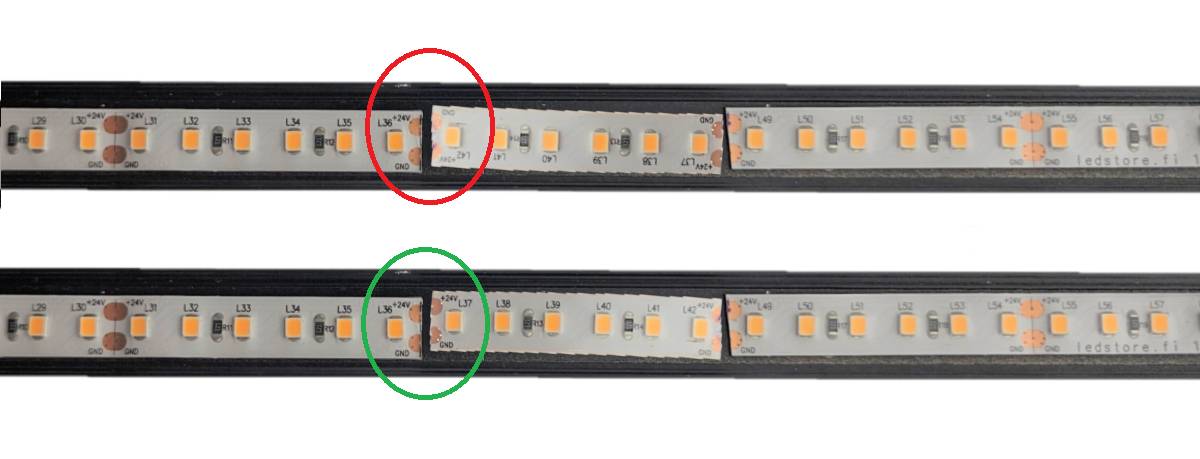

Tagliando al centro del segno, si mantengono dei buoni punti di saldatura per un eventuale riutilizzo della striscia.
Determinazione della tensione e dei punti di taglio del nastro LED

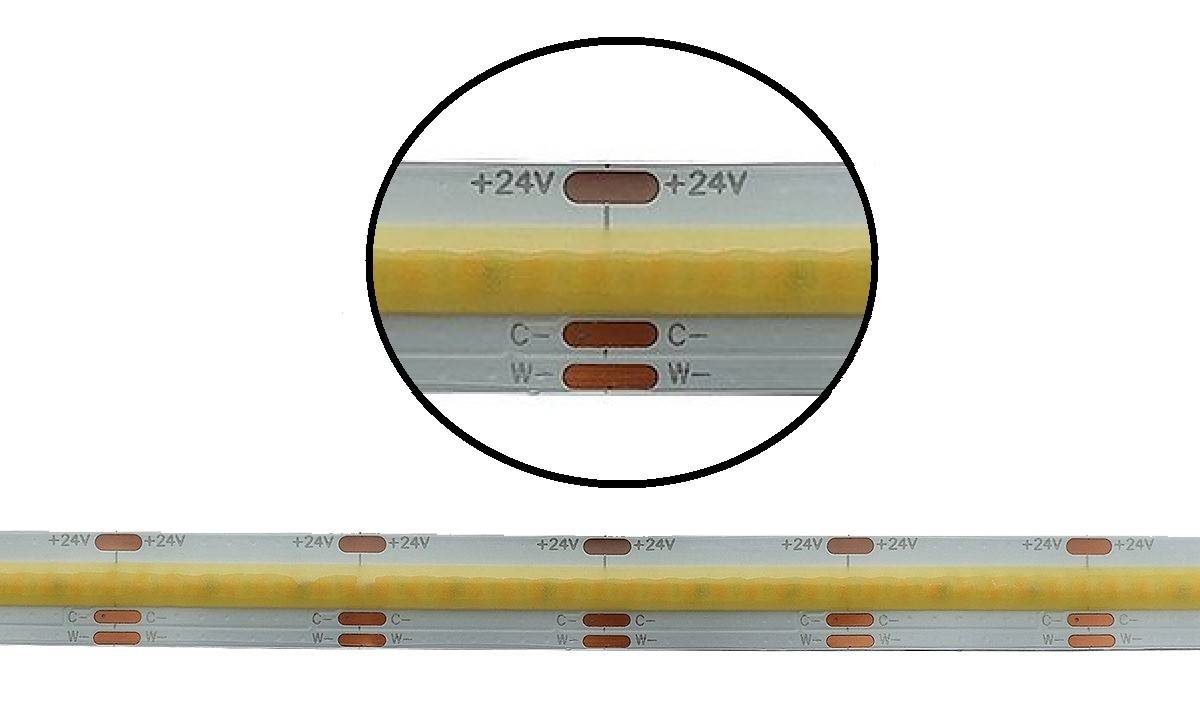

Le strisce LED a bassa corrente possono generalmente essere tagliate ogni 3 o 6 LED. La striscia presenta punti di saldatura in rame in corrispondenza dei punti di taglio e spesso questi ultimi sono contrassegnati anche da piccole immagini raffiguranti delle forbici. Tagliare solo la striscia scollegata dalla tensione, ovvero quando la striscia LED non è collegata al trasformatore. Sul mercato sono disponibili anche strisce LED alimentate dalla rete elettrica, la cui lavorazione deve essere affidata a un elettricista qualificato a causa del rischio di scossa elettrica. È possibile riconoscere una striscia LED alimentata dalla rete elettrica naturalmente dalla confezione, su cui è riportata l’indicazione 230 V, ma anche sulla striscia stessa, dove i circuiti LED sono contrassegnati con le lettere L e N. Le strisce a bassa tensione non presentano mai le indicazioni L e N, quindi non c’è rischio di confonderle.
Se non sei sicuro della tensione del nastro LED e non riesci a verificarla in modo affidabile, non utilizzarlo!
Passaggi per tagliare una striscia LED a bassa tensione

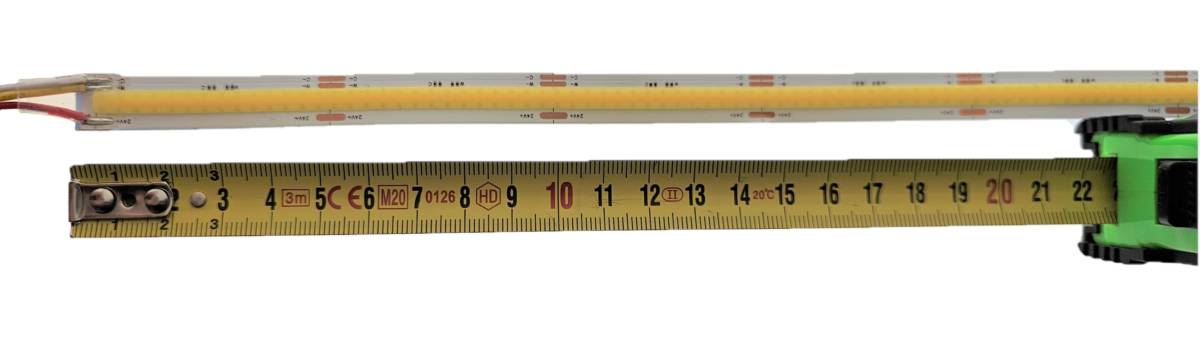

- Misurazione della striscia LED - Misura la striscia e segna il punto in cui desideri tagliarla.

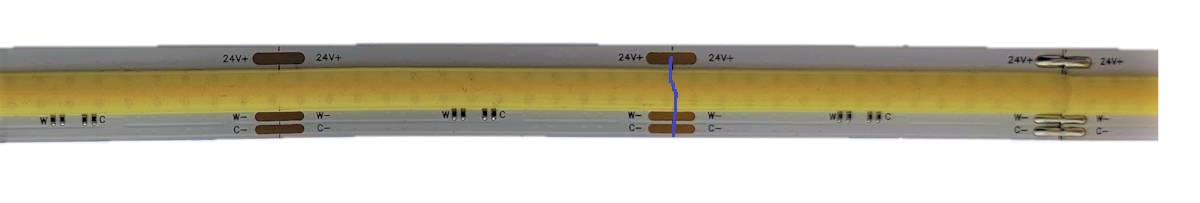

Segnare la striscia LED - Segna la striscia nel punto di taglio.
Taglio del nastro LED - Tagliare il nastro nel punto segnato utilizzando delle forbici affilate.
Trattamento delle estremità della striscia luminosa a LED - Se necessario, trattare le estremità della striscia tagliata, ad esempio per renderle impermeabili, applicando colla, silicone o guaina termorestringente. Ciò è necessario nelle installazioni esterne. L'estremità della striscia LED da installare in un ambiente asciutto o all'interno di un profilo in alluminio può essere lasciata così com'è.
Ricollegamento del nastro LED
Esistono connettori per le strisce LED che consentono di ricollegarle dopo averle tagliate. I connettori sembrano una soluzione semplice, ma sulla base della mia esperienza pluriennale posso affermare che l’unico modo affidabile per ricollegare una striscia LED è la saldatura. I connettori si allentano, vi si depositano polvere e grasso ed è difficile trovare connettori affidabili, della giusta dimensione e di buona qualità. Come si ricollegano quindi le strisce luminose tra loro?
Unire le estremità tagliate della striscia LED (verificare che il + sia a contatto con il +!) e saldarle insieme.
Un altro problema con i connettori già pronti è la varietà delle strisce LED, poiché sul mercato ne esistono molte e in ciascuna di esse i punti di saldatura possono trovarsi in posizioni diverse, mentre la larghezza della striscia stessa varia.

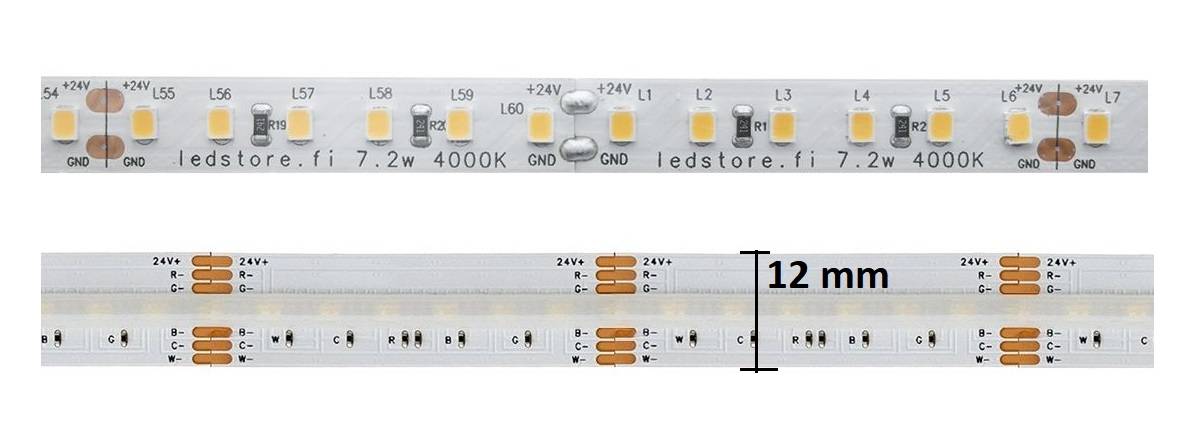

Se vuoi utilizzare una striscia tagliata in più punti diversi o se desideri adattare la lunghezza della striscia a diverse esigenze di illuminazione, dovrai saldare i punti con un saldatore. D'altra parte, imparare questa tecnica è utile e non è particolarmente difficile per le strisce LED di base. Le strisce RGBW e RGBCCT, invece, presentano alcune difficoltà, poiché nel punto di giunzione sono presenti 5-6 piccoli punti di saldatura.
Errori comuni e come evitarli

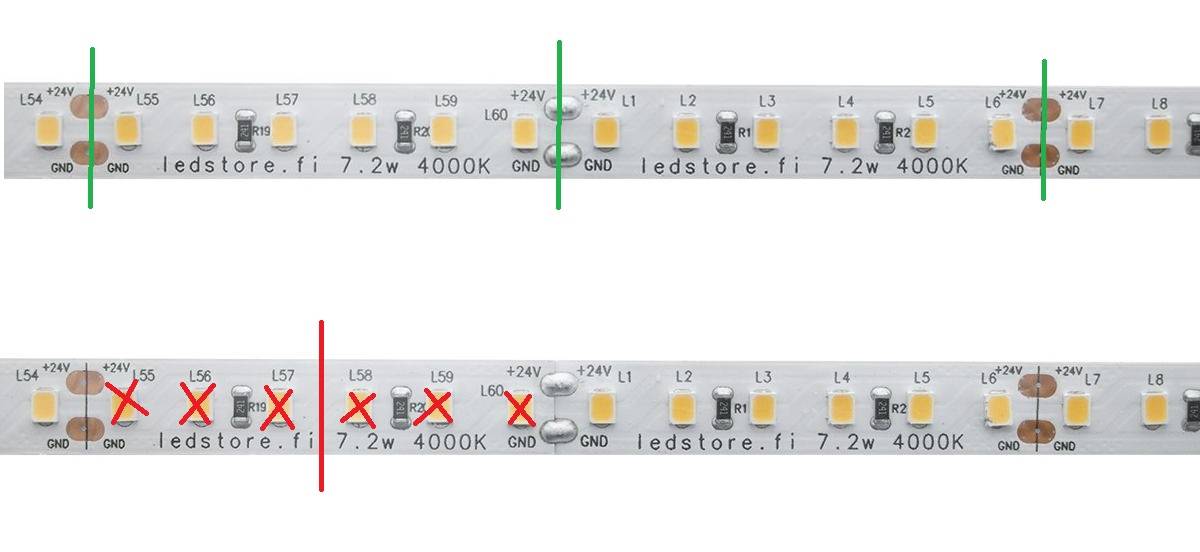

Nel tagliare una striscia LED possono verificarsi alcuni errori comuni. Uno degli errori più frequenti è quello di tagliare la striscia nel punto sbagliato. È importante tagliare la striscia nei punti di taglio contrassegnati, in modo da non danneggiarla e poterla ricollegare.
Un altro errore comune è la gestione errata della striscia dopo il taglio. È importante trattare correttamente le estremità tagliate della striscia, in modo che non si danneggino e che la striscia funzioni correttamente. Ciò vale per le strisce LED IP65 installate all’esterno. Un’estremità tagliata non protetta accumula umidità e danneggia la striscia LED.
Riepilogo
Il taglio di una striscia LED è un processo semplice che richiede solo pochi attrezzi e una conoscenza di base delle strisce LED. Il taglio consente di adattare la striscia alle diverse esigenze di illuminazione e agli spazi disponibili, rendendo la striscia LED una soluzione di illuminazione estremamente versatile.
Speriamo che questo articolo ti aiuti a capire come tagliare e collegare una striscia LED.
