Realizzare una luce indiretta sul soffitto? È difficile e costoso? Appartamenti acquistati e tetti in cemento opachi. La maggior parte dei condomini ha tetti in tegole e soffitti "popcorn". Un paio di lampade a sospensione e il gioco è fatto. Noioso. Come si può rendere l'ambiente più confortevole con una spesa e un impegno ragionevoli? In questo caso, la ristrutturazione è stata effettuata in un piccolo appartamento, dove è auspicabile anche un'illuminazione intelligente, visto che si tratta di un appartamento di un giovane che ha già familiarità con Philips HUE. Quindi colore e luce! Procediamo con la progettazione e la realizzazione. Leggi qui come l'installazione dell'illuminazione indiretta nel soffitto ha influenzato l'aspetto dell'appartamento e come è stata realizzata la ristrutturazione.
Fare luce indiretta sul soffitto o sulla parete? Noi abbiamo fatto entrambe le cose!

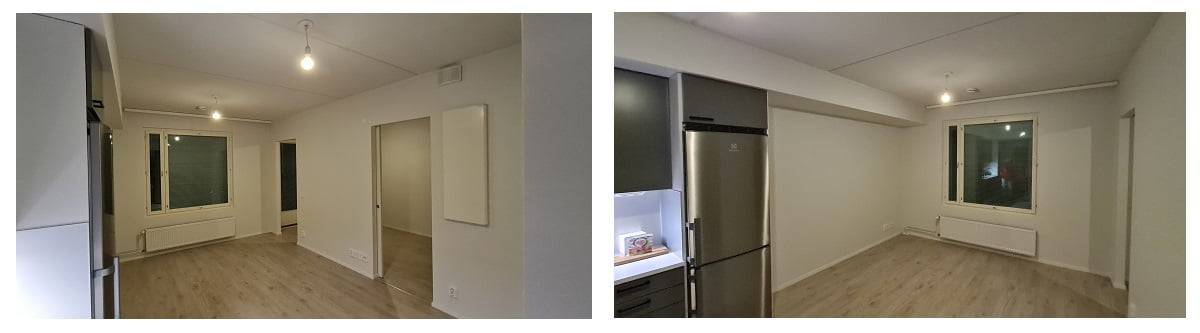

All'inizio l'appartamento aveva solo alcuni punti luce a sospensione nel soffitto e si è deciso di utilizzarli come punti di alimentazione. Nel soggiorno è stato costruito un controsoffitto parziale e sovrapposto con il cartongesso, che è stato illuminato dai bordi, mentre nella camera da letto l'intero soffitto di 12 m2 è stato abbassato tranne che per i bordi, fornendo luce indiretta attraverso le pareti.

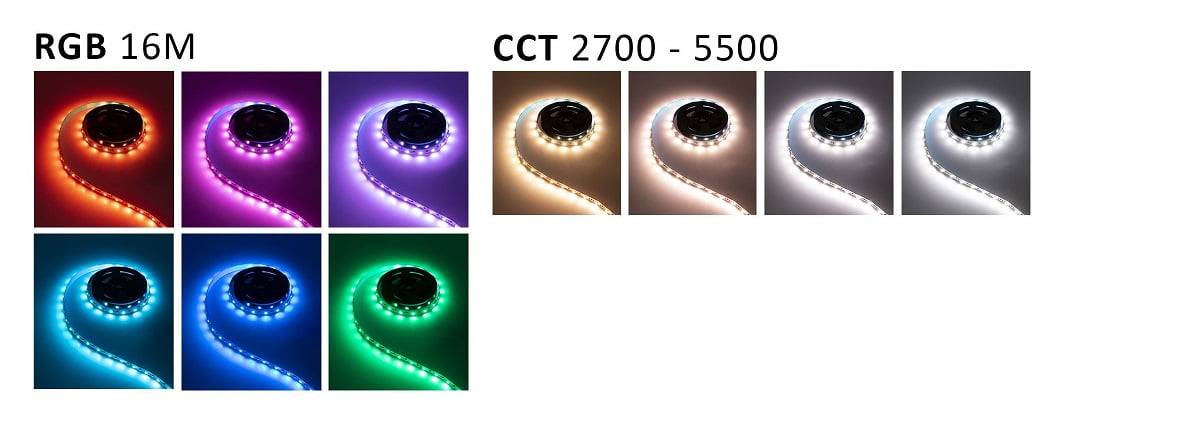

Come striscia Led è stata utilizzata una striscia Led RGB+CCT con temperatura di colore regolabile CCT e luce RGB regolabile nel colore. Il vantaggio della striscia bianca con temperatura di colore regolabile è che la stanza riceve sempre la temperatura di luce corretta (2500-5500K). La regolazione della temperatura del colore influisce sull'atmosfera della stanza, poiché la tonalità della luce può essere scelta liberamente tra bianco caldo e bianco freddo. Anche in questo caso, i colori sono stati scelti per il nastro perché è facile creare un'atmosfera di festa in casa! Le strisce LED, tagliate a misura, sono state incollate a bassi profili di alluminio, che sono stati posizionati intorno ai bordi del piano inferiore nel soggiorno e sul bordo del soffitto, sul lato del piano inferiore nella camera da letto.
La striscia LED installata si differenzia notevolmente dalle strisce tradizionali del mercato. La striscia LED usata è la soluzione perfetta per l'illuminazione indiretta. Inoltre, può essere misurato con grande precisione grazie alla distanza di taglio più breve del solito.
L'efficienza luminosa è davvero buona, le luci colorate sono brillanti e la luce bianca illumina davvero, anche se arriva indirettamente. La luce è anche di altissima qualità, con un indice di resa cromatica della luce bianca, CRI, di ben 98! Un metro di striscia LED RGB+CCT10+10 W/m fornisce 800 lumen, quindi nel complesso la quantità di luce emessa dal soffitto è notevole. Le strisce RGB+CCT di solito funzionano con luce colorata o bianca, quindi la potenza assorbita è di 10W/metro.
Esiste anche una versione SOLO per applicazioni ancora più impegnative, in cui i punti LED sono direttamente visibili, il che può distrarre un po', anche se la copertura del profilo lo attenua.
Quando le luci sono accese durante i periodi bui dell'anno, una luce bianca di alta qualità fa da contrasto all'oscurità. Se vuoi calmarti, puoi abbassare la luminosità. Nell'angolo, sempre accanto al divano, c'è una versatile luce indiretta come lampada da terra - Floor Line 1600. Sopra il tavolo da pranzo c'è una lampada a sospensione PIIPPU. Inoltre, nel corridoio c'è un pannello luminoso. Alla fine della pagina, altre immagini dell'oggetto.

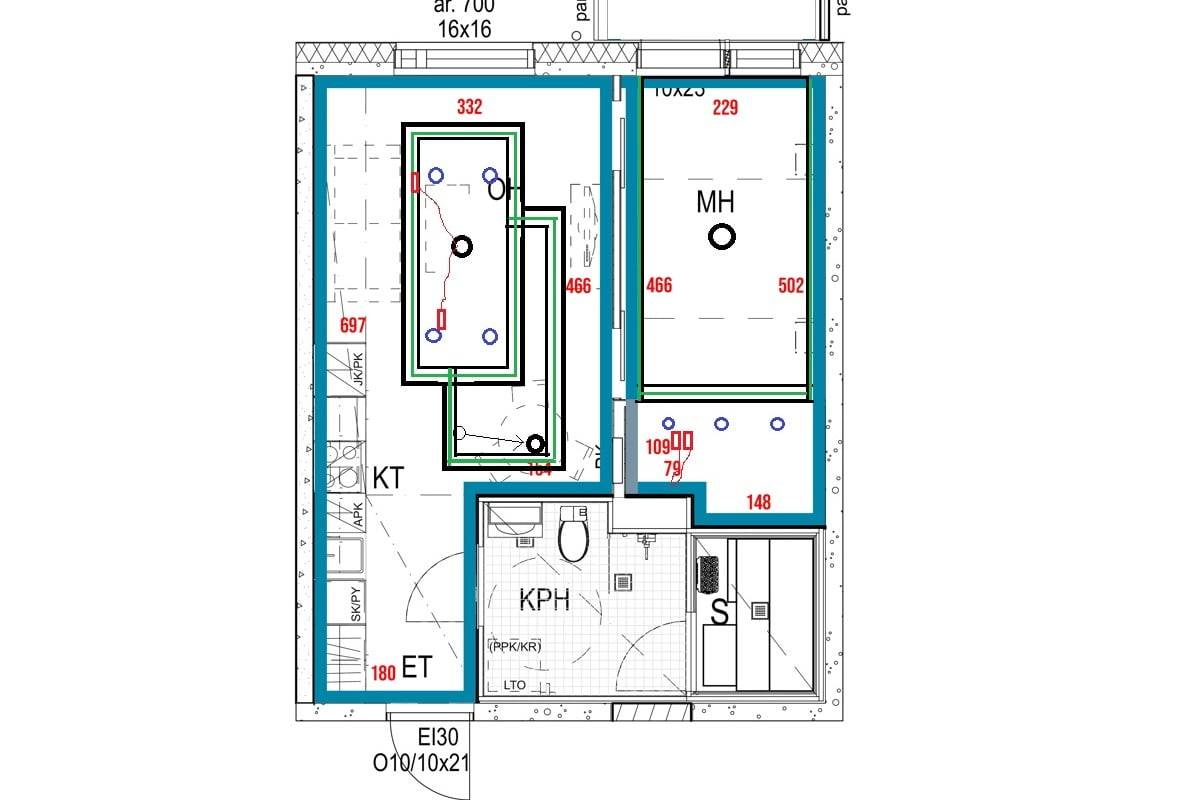

Ecco come appare la planimetria. Le linee verdi indicano le strisce di illuminazione a LED e i cerchi blu le luci spot. Le scatole del soffitto sono contrassegnate da cerchi neri.
LedBand per la luce indiretta sul soffitto, realizzato nel LedShop o a casa tua
Una volta visionate le planimetrie e redatto il piano di illuminazione, la rielaborazione è stata riassunta come segue:
- Selezione di nastri led e spot.
- Acquisto e trasporto di legname, vernice, intonaco e gesso
- Fare un coulomb sul tetto
- Recupero della vecchia elettricità e installazione di cavi
- Posiziona i pannelli di cartongesso e nascondi le teste delle viti.
- Installare luci e trasformatori sulla parte superiore dell'anta per ottenere luce di lavoro
- Abbinamento con Philips HUE
- Più pakkel, più priming e più pakkel
- Altre carteggiature e verniciature
- Controllo wireless con un controller (Amici di HUE)
- e giocare con le luci, ovvero testare =)
Questo lavoro, che ha richiesto 30 ore di lavoro a un esperto restauratore (leggero), ha fatto la differenza per l'aspetto e la versatilità dell'appartamento. Lo ripercorrerò qui e pubblicherò le foto dei lavori di ristrutturazione.
La realizzazione di una luce indiretta inizia con la progettazione. Quindi il primo passo è stato quello di progettare le dimensioni del soffitto. La scelta è stata facilitata dal poco tempo a disposizione e dal desiderio di rendere i bordi più facili da lavorare. Per questo motivo la discesa verso il soffitto è stata realizzata utilizzando un cartongesso standard di 1200x2600 mm. Un'alternativa sarebbe stata un pannello di impiallacciatura da falegname con fissaggi nascosti, ma si è preferito il bianco.
Il grande vantaggio del pannello per mobili sarebbe una finitura superficiale unica e un completamento super veloce, piuttosto che il disordine della levigatura e della verniciatura. Gli zoccoli sono stati realizzati in modo da essere sempre staccati dalla parete, quindi non è stato necessario dipingere o intervenire sulle pareti esistenti.
Soggiorno
EDIT: La luce indiretta è stata avviata trasportando la roba al settimo piano. =)

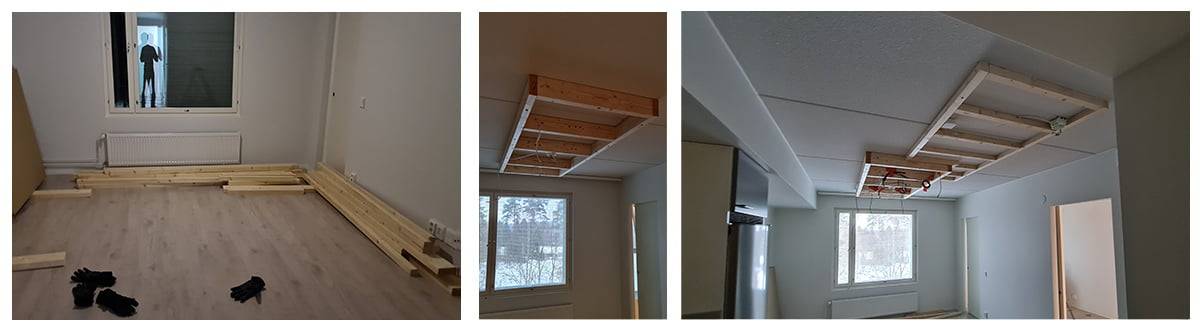

L'illuminazione indiretta del soffitto è iniziata con un colonnato, che è un soffitto a due livelli. Per prima cosa, ho installato una goccia più grande con koolaule da 48x123 mm su un perimetro più piccolo di 15 cm rispetto al cartongesso, cioè 900x2300. In questo modo la dimensione del ripiano è di 150 mm e posso inserire i trasformatori e la luce nascosta, senza che si veda oltre il bordo del cassonetto. Ho poi realizzato un'altra controventatura in legno 48x48 che si appoggia all'altra controventatura. Questa struttura dà un po' di carattere al soffitto. Per quanto riguarda le dimensioni e la forma, ci sono molte opzioni.
Per fissare il coassiale al tetto in cemento ho utilizzato viti da 8 mm e viti da 5/90 mm e 6/140 mm. Per le installazioni sul tetto, il cartongesso dovrebbe essere installato ogni 40 cm, anche se nella pratica ho scoperto che 50-60 cm vanno bene con un pannello EK senza che il pannello inizi a cedere.
Poi ho sostituito la scatola del soffitto e ho tirato altri fili dalla scatola ai trasformatori delle strisce led e degli spot attraverso il telaio dei fili e ho spostato la posizione della luce a sospensione sul tavolo da pranzo fuori dal corridoio(!). A questo punto, ho dipinto il koolaid una volta, anche se da lì non si vede bene.

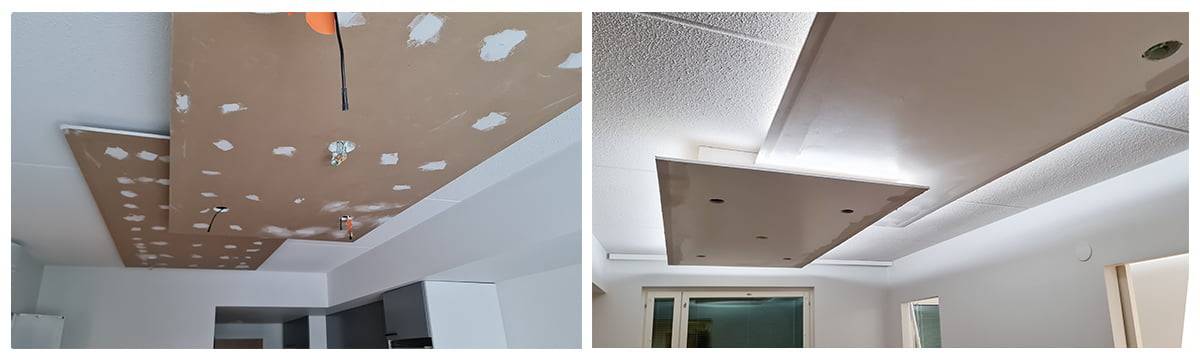

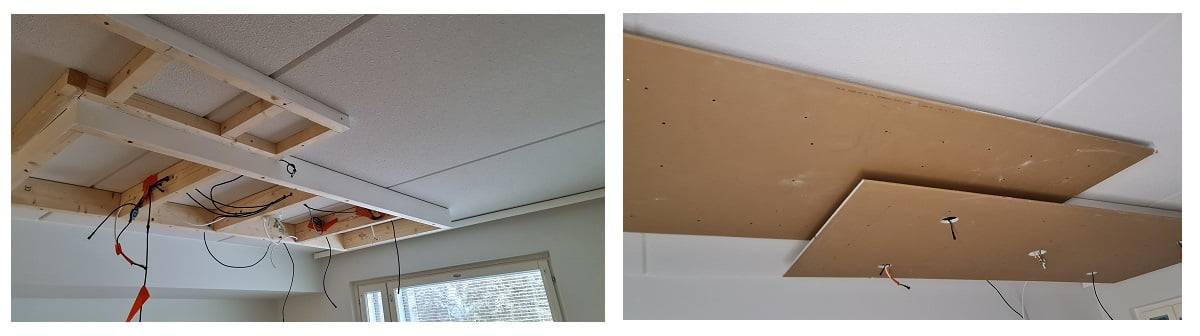

La piastra è fissata al soffitto. Per prima cosa fissa la piastra superiore a L al soffitto e avvita le viti sul retro. È bastato fare un foro di 95 mm nel portagioie. Poi ho praticato 4 fori da 78 mm per i punti e il jakorasian. E la piastra al soffitto.

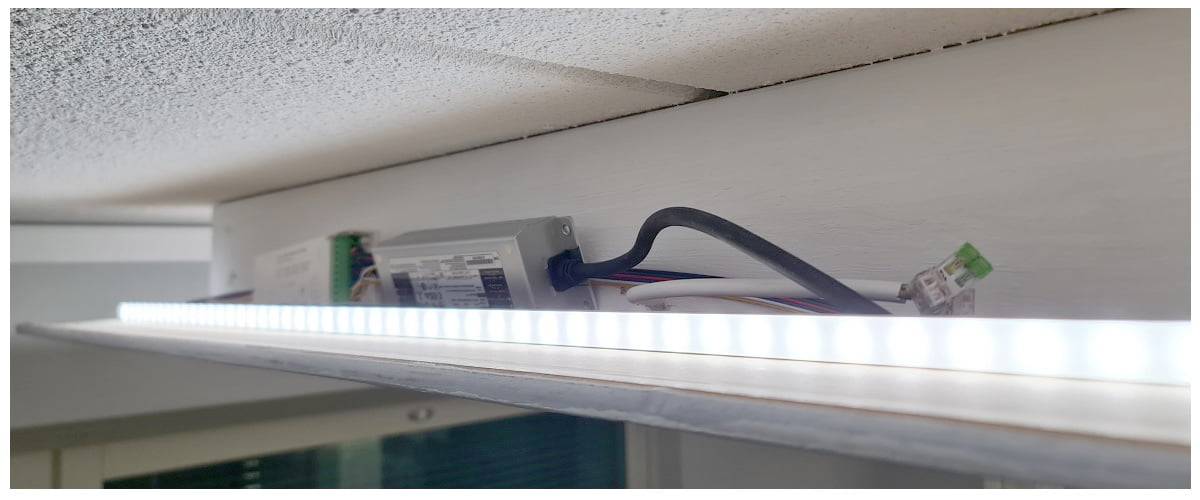

A questo punto, ho già potuto collegare il trasformatore alla scatola del trasformatore e posizionare i profili LED di LedPaja sui ripiani. Il trasformatore è nascosto sulla mensola, ma è comunque facilmente accessibile. Le strisce luminose con i relativi profili si trovano sulla parte anteriore del trasformatore sullo scaffale. Philips HUE collegato e il cellulare in tasca... voilà! L'accoppiamento e le luci funzionano alla grande. Ho dovuto giocare con i colori ma ho scelto una luce bianca neutra per la luce da lavoro.
Applica il primer e aspetta che si asciughi... Poi, primer e ancora primer. A questo punto, con il senno di poi, potrei dire che sarebbe stato necessario un imballaggio minore se il cartongesso avesse avuto i bordi inclinati verso l'alto o se fosse stato utilizzato un pannello con i bordi dritti. Dopo l'impacchettamento, è bastato applicare due volte la vernice di finitura e posizionare i punti led.
Il trasformatore per gli spot avrebbe potuto essere posizionato sullo stesso ripiano del trasformatore per la striscia LED, ma poiché gli spot sono solo 4 e l'assemblaggio è alto 123 mm, il trasformatore poteva essere ripiegato fuori dall'apertura degli spot. Gli spot stessi sono stati inseriti nei connettori già pronti. E di nuovo l'accoppiamento Philips HUE. Fatto.
Camera da letto
L'illuminazione indiretta del soffitto della camera da letto si sovrapponeva a quella del soggiorno. L'idea originaria era quella di realizzare un controsoffitto simile, ma dopo aver abbattuto una parete dell'armadio, è stato necessario rivestire il soffitto e aggiungere una trappola luminosa lasciando la piastra del soffitto lunga 15 cm. Così ho finito per incorniciare l'intero tetto, ma con l'intelaiatura e il nuovo tetto a 48x48 mm di distanza dalle pareti sui lati lunghi.

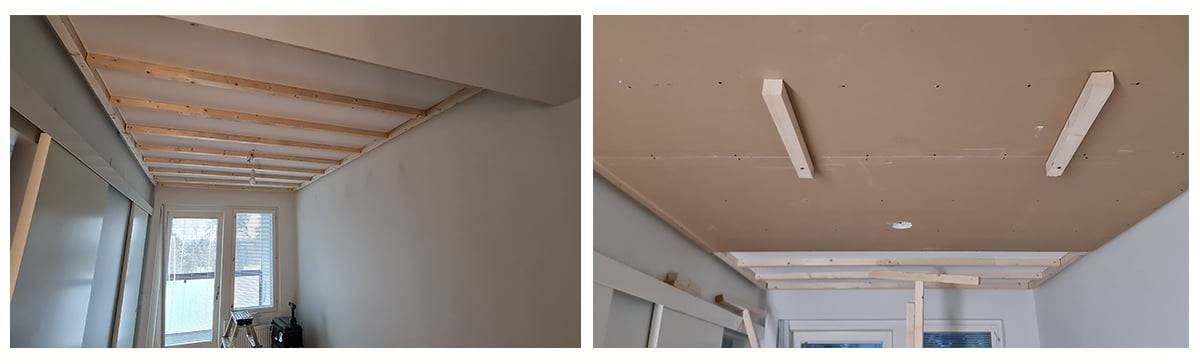

L'ordine di marcia era lo stesso. Rinforzo del soffitto di 48x48 mm ogni 40 cm mediante puntellatura. Un portagioie sulla superficie del soffitto per sostituire quello vecchio. Per la camera da letto avevamo pensato anche a dei faretti, ma dato che sul soffitto c'è molta luce indiretta e che all'altro capo della stanza il soffitto del vecchio armadio aveva dei faretti, non volevamo altri faretti sulla grande superficie.
Cartongesso per il soffitto e imballaggio per le giunture e le teste delle viti. Dipingi la superficie.
Inizialmente il profilo in alluminio della striscia Led doveva essere fissato direttamente al soffitto nella parte inferiore della nicchia, ma ho deciso di attaccarlo al lato della colonna. Questo ha richiesto un po' di pianificazione, poiché le staffe del profilo dovevano essere avvitate prima di fissare il traliccio al soffitto. Avvitarle successivamente non sarebbe stato possibile senza uno strumento speciale. Oppure avrebbero dovuto essere incollate con un nastro biadesivo o una colla di buona qualità.
Controllato in camera da letto trasformatore da 100W + ricevitore RGB+CCT.
Ho posizionato i trasformatori per le strisce Led nello stesso punto all'interno del soffitto del vecchio armadio nella botola di servizio. Apri Philips HUE dal telefono e associa le strisce e i faretti. In questo modo tutta l'elettricità viene fornita dalla vecchia lampada a soffitto, cioè solo le luci sono "sempre accese" dall'interruttore a parete e il controllo avviene tramite pulsanti wireless.
Naturalmente, il vecchio interruttore funziona bene anche in camera da letto e in soggiorno, perché i dispositivi Zigbee di LedStore hanno una memoria interna e le luci tornano sempre alla stessa impostazione in cui erano. Tutto funziona bene!
L'atmosfera del tetto abbassato
Ho regolato facilmente la temperatura di colore e i colori della luce al livello Kelvin desiderato con un controller wireless.
Quando vuoi sentirti fresco per aiutarti a gestire il caos, la luce è più fredda (+4000K) e la sera è una luce calda (sotto i 3000K) per calmarti. Ma quando si tratta di una festa di inaugurazione o di Natale, i colori sono di moda!
Il controller è un controller Zigbee Friends of HUE, abbinato al bridge Philips HUE. Le luci sono principalmente temporizzate (calde di sera, fredde di giorno), ma puoi accendere/spegnere le luci dalla parete e attivare una modalità di illuminazione se vuoi. Il pulsante Friends of HUE si differenzia dagli altri pulsanti Zigbee perché le sue funzioni devono essere programmate nell'app HUE. Puoi quindi decidere tu stesso a cosa serve ogni angolo del pulsante.

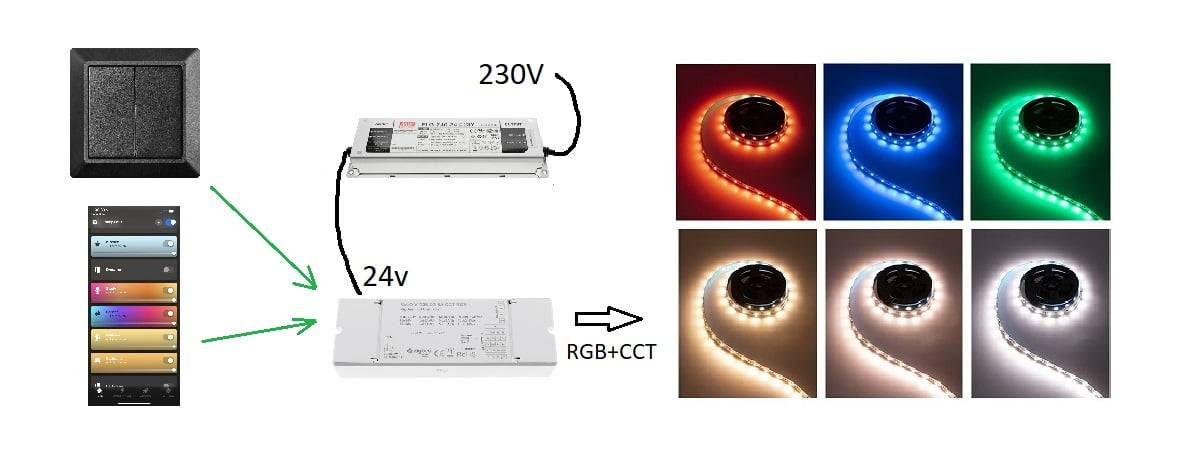

Il ricevitore Zigbee è quello che viene accoppiato direttamente con HUE e che dice alla striscia LED quali colori vengono emessi e con quale luminosità. Nel soggiorno, il ricevitore è stato installato sul trasformatore da 150W 24V IP 65 prima delle strisce LED e la confezione si trova sul bordo del soffitto ribassato. Quindi trasformatore 230V -> ricevitore Zigbee -> strisce led.
Striscia led per controsoffitto
La luce indiretta non può essere realizzata senza la striscia LED. Ho utilizzato una striscia LED RGB+CCT, che può essere tagliata a intervalli di 12,5 cm(la strisciaSOLO RGB+CCT ha una distanza di taglio di 4,2 cm). Il circuito della mensola più grande contro il legno di rivestimento è di 90+230+90+230 cm = 6,4 m, ma volevo che la striscia si allontanasse di 5 cm dal rivestimento per inserire un trasformatore. Quindi ho ordinato la striscia di led in una lunghezza di 6,6 m. Per quanto riguarda il posizionamento della striscia led, ho deciso di posizionarla su un lato dello scaffale, rivolta verso l'esterno e non contro il soffitto. In questo modo l'intera striscia led di 6,6 m si inserisce negli angoli senza essere tagliata. Solo i profili di alluminio dovevano essere tagliati a misura.
Quindi ho gettato l'alluminio sul ripiano e poi ho incollato il nastro ai profili e i coperchi in cima. I coperchi hanno una plastica protettiva che ho lasciato al loro posto nel caso in cui la vernice si fosse rovesciata per qualche motivo... e alla fine si è rovesciata =)
Il nastro RGB+CCT ha sei (6) fili che devono essere collegati al ricevitore. Fortunatamente è dotato di connettori rapidi che non richiedono l'uso di attrezzi e di etichette chiare (R = Rosso, G = Verde, B = Blu, WW = Bianco caldo, CV = Bianco freddo e +).
L'accoppiamento è stato un processo semplice. Dall'app Philips HUE, basta "Aggiungere una luce". Sotto il coperchio del ricevitore si trova un pulsante nero. Premendolo cinque (5) volte in rapida successione si passa alla modalità di accoppiamento. Naturalmente, se l'unità è nuova, dovrebbe entrare automaticamente in modalità di accoppiamento quando viene alimentata.
Quantità di luce nel soffitto indiretta

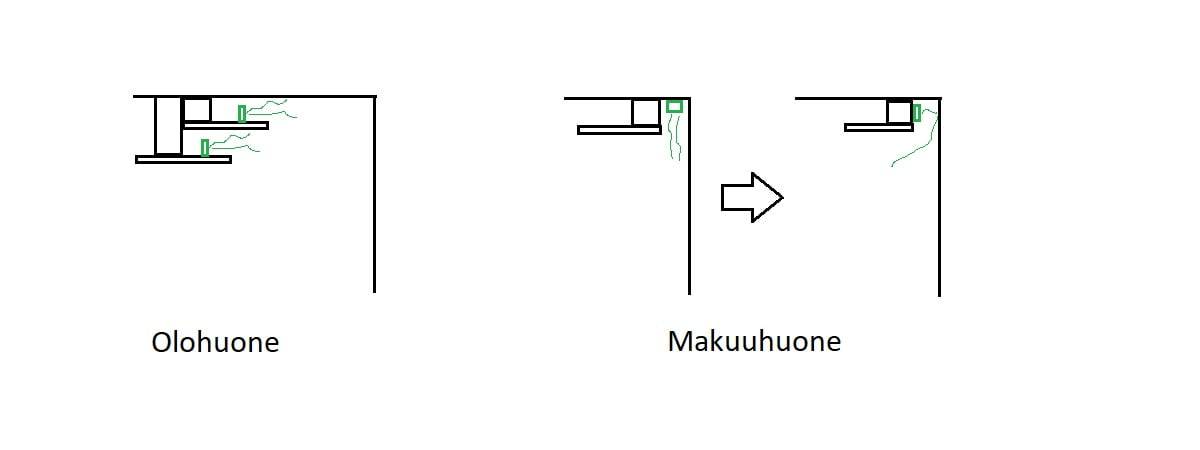

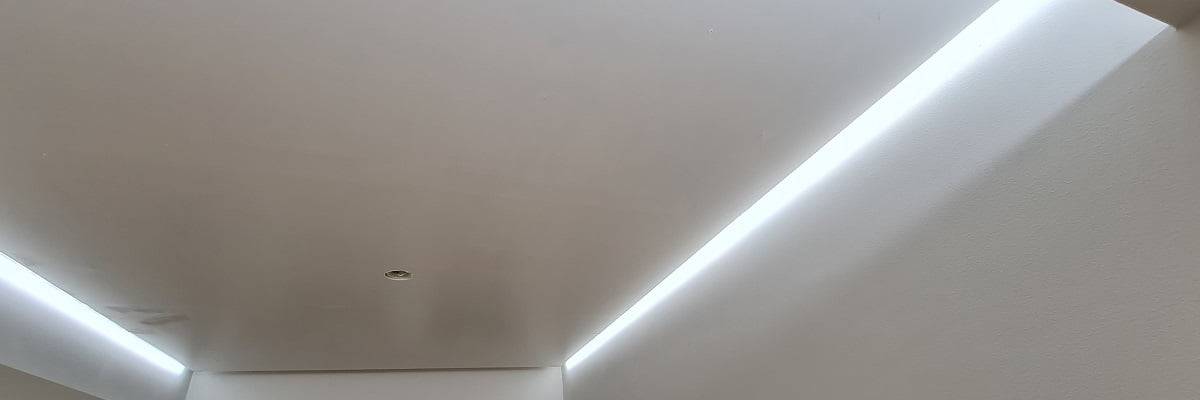

Il posizionamento della striscia Led influisce sull'apertura della luce nella struttura indiretta. In questo caso, nel soggiorno l'apertura è massima e la luce arriva direttamente verso l'esterno lungo il soffitto bianco, mentre nella camera da letto arriva contro la parete. Quando è stata avviata l'illuminazione indiretta nella camera da letto, inizialmente era previsto che la luce scendesse direttamente dalla parete, ma durante la fase di costruzione è stata scelta un'altra soluzione. Quando la luce passa attraverso la parete invece che lungo la parete, è fortemente influenzata dal colore e dal materiale della parete utilizzata. Se le pareti fossero state scure, il risultato finale sarebbe stato diverso e il controllo della temperatura della luce sarebbe stato ancora più prezioso. La luce calda, ad esempio, è completamente diversa su una parete bianca o su una carta da parati colorata.
Lo spazio riceve una buona quantità di luce solo dalla luce indiretta, dato che le superfici sono bianche. Non si può lavorare solo con la luce indiretta, quindi ci sono punti diretti sulla postazione di lavoro e sul tavolino del salotto per sostenere l'illuminazione. Così, nel momento in cui un giovane pulisce (raramente...), le luci sono accese. Complessivamente la striscia di led era lunga 6,6m + 5,2m nel soggiorno = 11,8m e nella camera da letto 3,5m + 3,5m + 2,6m = 9,6m. Poiché la striscia RGB+CCT da 20W utilizza solo componenti CCT da 10W o RGB da 10W alla volta, il consumo massimo è di 10W x metri, ovvero 120W e 100W rispettivamente.
Quanto costa fare luce indiretta? Prezzo di un tetto ribassato
Quanto costa realizzare un controsoffitto? Tempo e denaro. Il materiale in legno per entrambe le stanze è costato circa 150€ con viti e viti e viti. Se i controsoffitti venissero realizzati da un falegname con tavole per mobili, le tavole per il tetto sarebbero molto più costose, ma si risparmierebbe tempo, vernice e disordine. Le tavole di legno impiallacciate 120x260cm di un falegname con bordi costano 300-800€/pezzo a seconda del materiale. Cartongesso 17€/cad... Più 20€ di imballaggio + 50€ di vernice + 20€ di rulli e nastri, che sono facilmente sufficienti per molte tavole. La differenza di prezzo è..
Ma se lo fai fare a un riparatore, ci vogliono 3 giorni, perché a volte devi aspettare che si asciughi e fare un altro giro, e anche questo richiede ore e denaro. Quindi il prezzo di un tetto ribassato dipende dai materiali e dalle ore di lavoro. Farlo da soli non costa nulla, vero?
Ovvero, materiali per soffitti ribassati 400,00€
Le luci erano la parte principale, quindi non si è risparmiato. Striscia led RGB+CCT da 22 m pronta a misura in profili 1600,00€. Trasformatori, pulsanti e ricevitori 565,00€. I faretti SQ023W regolabili in temperatura sono andati 3pz sotto il vecchio armadio e 4pz nel soggiorno. 641,00€ con trasformatori e trasformatori
Quindi il prezzo delle luci con il soffitto ribassato e i comandi è di 2165,00€ + i faretti di 641,00€.
Volevano anche una lampada da terra nell'angolo per fornire una luce di lettura per il divano e una buona luce per i fiori che verranno alla finestra più tardi, e la Floor Line 1600 è stata scelta perché è una lampada Zigbee a regolazione diretta della temperatura.
Se hai le conoscenze necessarie, il costo di realizzazione del tetto stesso è basso. Nel caso di una plafoniera ribassata, se utilizzi una striscia LED di base da 14,4W con controllo della temperatura e un profilo di 22m, realizzata per 1100€ e trasformatori + regolatori 576,00€, il prezzo è di 1770,00€, ovvero 400€ in meno. E se puoi tagliare e realizzare da solo i fili intermedi, il prezzo scende di altri 200€.
Soffitto ribassato e luce indiretta pronta

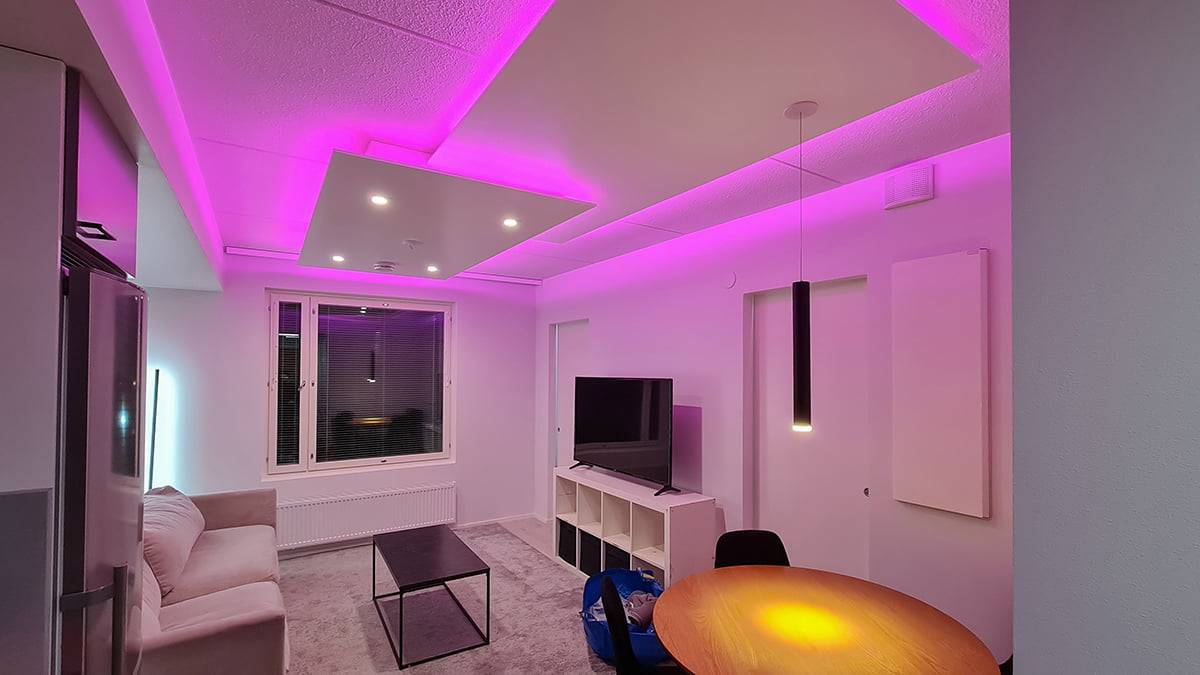

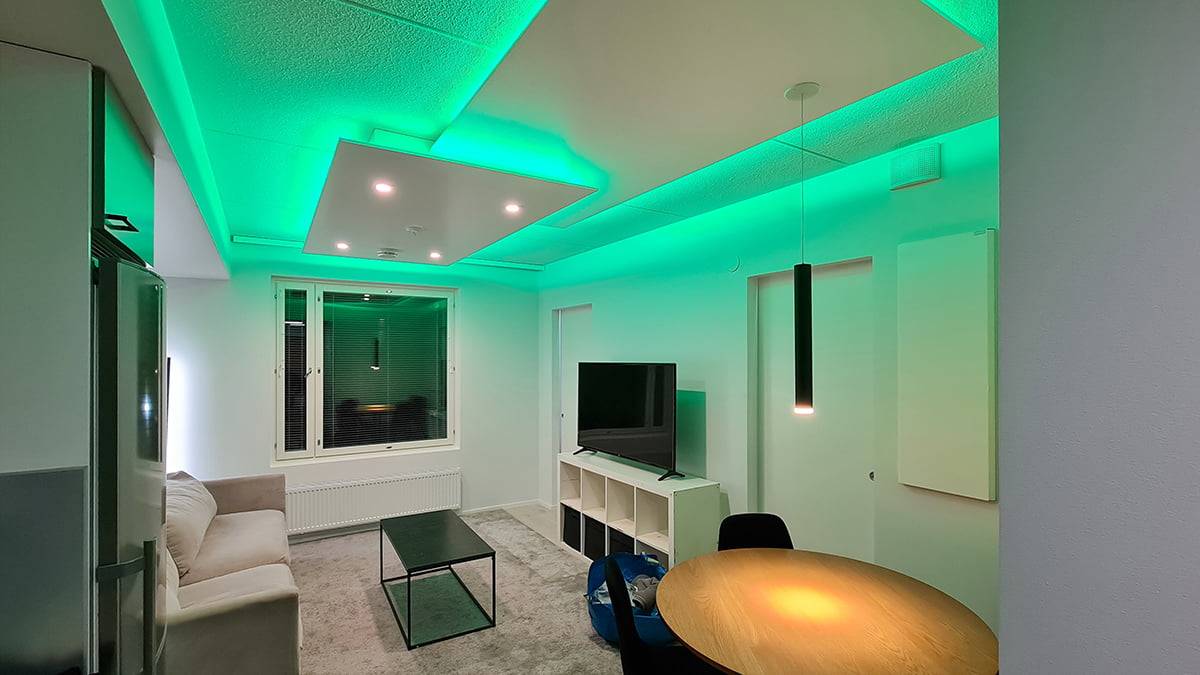

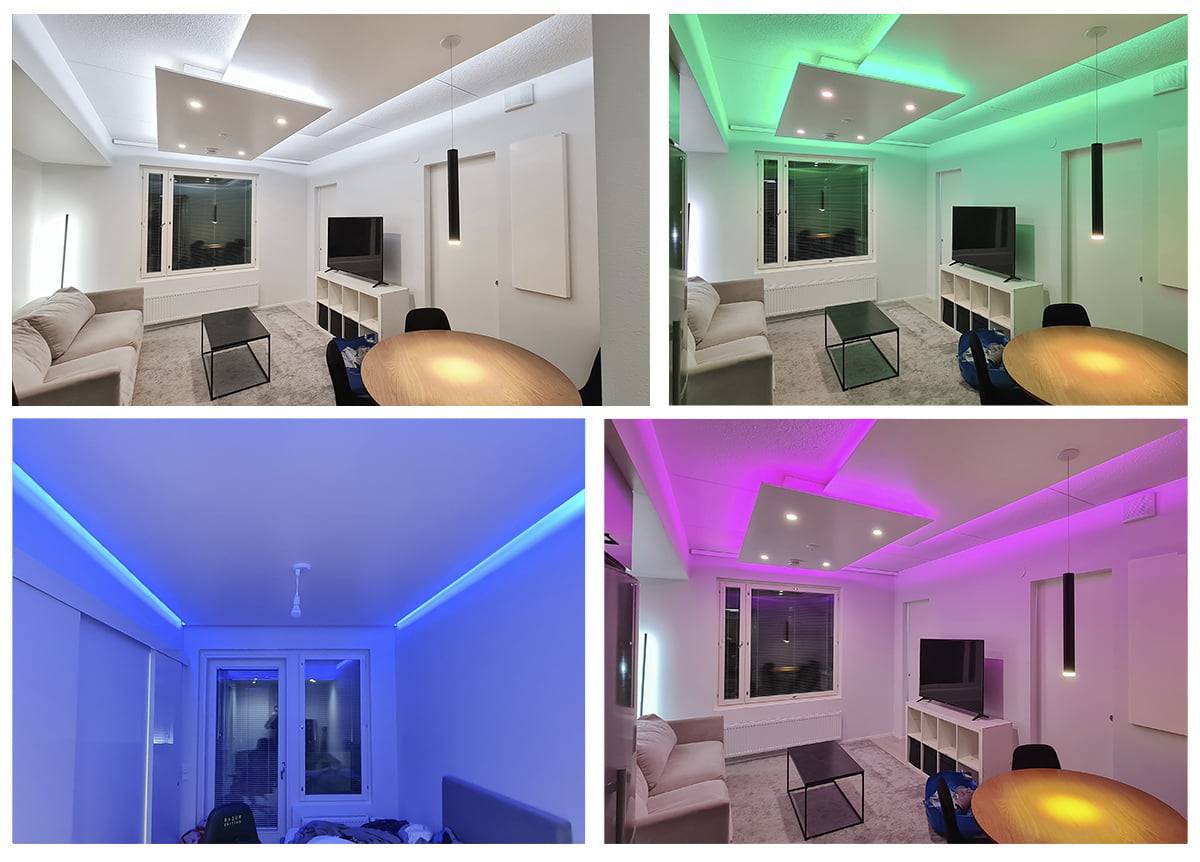

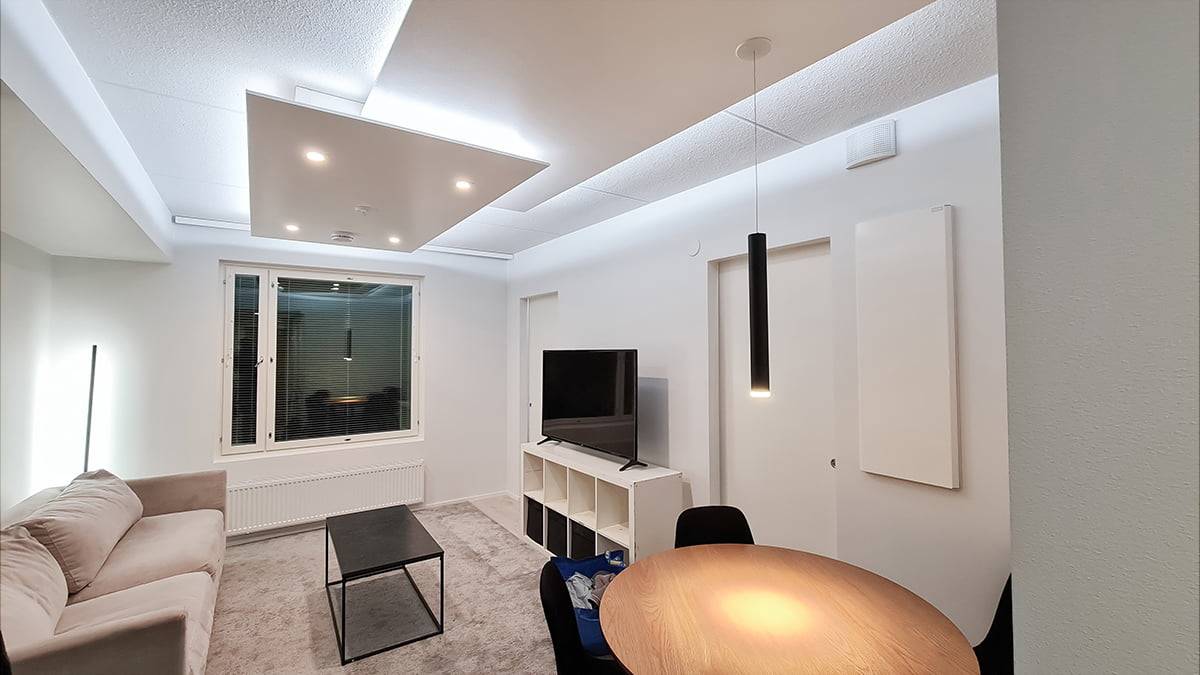

Che aspetto ha allora? Ecco alcune immagini dell'oggetto finito:

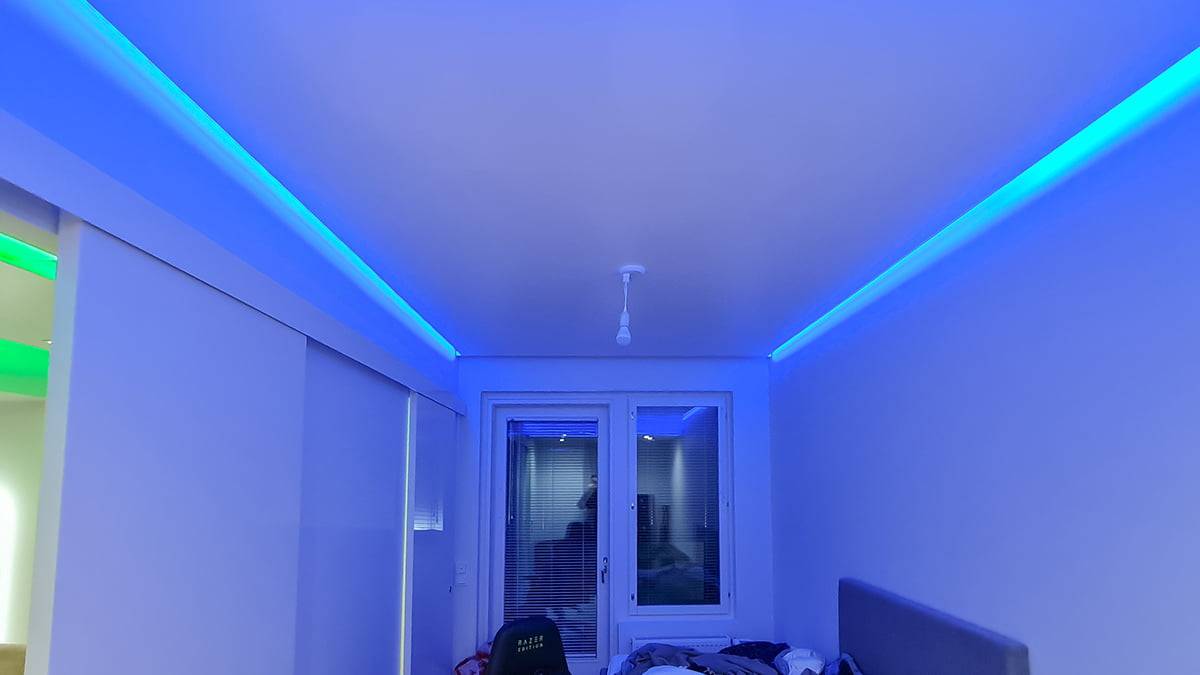

E un ultimo sguardo alla camera da letto, al momento blu:
